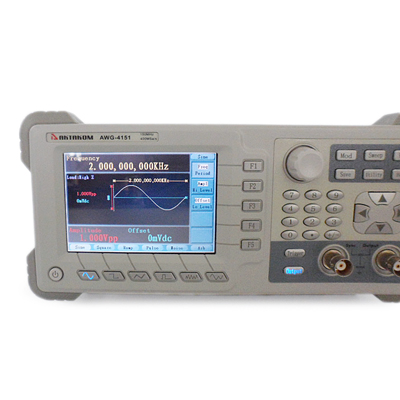

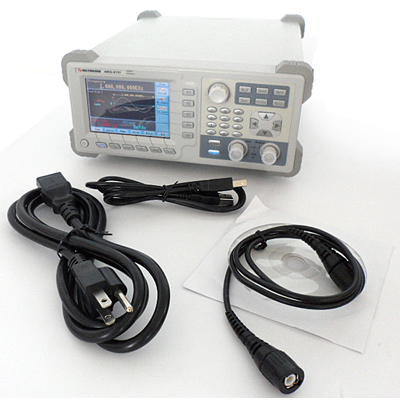

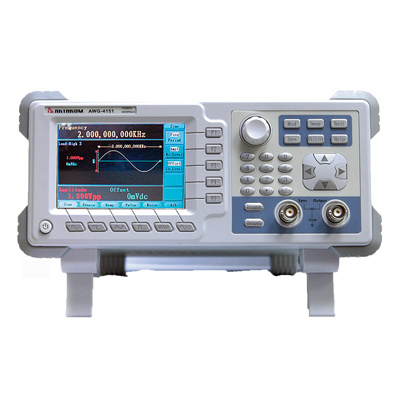

Артикул: AWG-4151
|
Универсальный генератор стандартных и специальных форм сигналов. 1 канал. Полоса - 1мкГц…150 МГц (синус). Макс.дискретизация 400 Мвыб/сек. Разрешение по вертикали: 14 бит. Макс. количество точек - 1М.
Режимы модуляции АМ, ЧМ, ФМ, ЧМн, ШИМ. Режим качания частоты. Режим пачек импульсов. Произвольная форма.
Цветной графический ЖК-дисплей с поддержкой формы. Интерфейс USB-host, USB -device.
|
Измерения
|
||
|
Максимальная выходная частота
|
150 МГц
|
|
|
Количество каналов
|
1
|
|
|
Форма сигнала
|
Синусоидальный, прямоугольный, треугольный, импульсный, белый шум, экспонента нарастание, экспонента спад, sin (x)/x, DC
|
|
|
Частотные характеристики
|
||
|
Диапазон
|
синусоидальный сигнал: 1 мкГц ~ 150 МГц
прямоугольный сигнал: 1 мкГц ~ 50 МГц
импульсный сигнал: 1 мкГц ~ 25 МГц
пилообразный и треугольный сигнал: 1 мкГц ~ 1 МГц
белый шум (Гаусс) полоса: 50 МГц (-3дБ)
специальной формы: 1 мкГц ~ 10 МГц
|
|
|
Разрешение по частоте
|
32 бит
|
|
|
Максимальная дискретизация
|
400 Мвыб/сек
|
|
|
Синусоидальный сигнал
|
||
|
Неравномерность АЧХ (1 Вп-п, 100 кГц)
|
±0.15 дБ (<5 >
±0.3 дБ (5 МГц ~ 25 МГц)
±0.5 дБ (25 МГц~100 МГц)
±1.0 дБ (100 МГц~150 МГц)
|
|
|
Коэффициент гармоник
|
<-60 >
<-50 >
<-37 >
<-30 >
|
|
|
Общие гармонические искажения (10 Гц ~ 20 кГц, 1 Вп-п)
|
<0.2%
|
|
|
Фазовый шум (20 МГц)
|
-110 дБн/Гц @ 10 кГц
|
|
|
Прямоугольный сигнал
|
||
|
Время нарастания/спада (1 кГц, 1 Вп-п)
|
< >
|
|
|
Выброс
|
< >
|
|
|
Коэф.заполнения
|
20% ~ 80% (≤25 МГц)
50% (>50 МГц)
|
|
|
Ассиметрия (<50% >
|
1% от периода + 5 нс
|
|
|
Джиттер
|
300 пс +0,1% от периода
|
|
|
Треугольный сигнал
|
||
|
Нелинейность (1 кГц, 1 Вп-п, 100% симметрия)
|
< >
|
|
|
Симмметрия
|
0 ~ 100%
|
|
|
Импульсный сигнал
|
||
|
Длительность импульса
|
8 нс ~ 2000 с
|
|
|
Точность установки
|
1 нс
|
|
|
Время нарастания/спада
|
9 нс ~1 мс
|
|
|
Выброс
|
< >
|
|
|
Джиттер
|
300 пс +0,1% от периода
|
|
|
Специальная форма
|
||
|
Максимальное количество точек участвующих в формировании сигнала
|
2~1 млн.точек
|
|
|
Вертикальное разрешение
|
14 бит
|
|
|
Частота дискретизации
|
200 Мвыб/сек
|
|
|
Время нарастания/спада
|
< >
|
|
|
Джиттер (СКЗ)
|
6 нс + 30 ppm
|
|
|
Характеристики выхода
|
||
|
Амплитуда
|
10 мВп-п ~ 10 Вп-п (50 Ом)
20 мВп-п ~ 20 Вп-п (высокий импеданс)
|
|
|
Разрешение вертикальное
|
1 мВп-п или 14 бит
|
|
|
Смещение (AC+DC)
|
±5 В (50 Ом)
±10 В (высокий импеданс)
|
|
|
Точность установки смещения
|
1 мВ
|
|
|
Выходной импеданс
|
50 Ом, типичное
|
|
|
АМ модуляция
|
||
|
Несущая
|
синус
|
|
|
Источник
|
Внутренний/Внешний
|
|
|
Модулирующий сигнал
|
синус, прямоугольный, пила, белый шум, специальной
|
|
|
Частота внутреннего модулирующего сигнала
|
2 мГц ~ 20 кГц
|
|
|
Коэффициент модуляции
|
0% ~ 120%
|
|
|
ЧМ модуляция
|
||
|
Несущая
|
синус
|
|
|
Источник
|
Внутренний/Внешний
|
|
|
Модулирующий сигнал
|
синус, прямоугольный, пила, треугольный, белый шум, специальной
|
|
|
Частота внутреннего модулирующего сигнала
|
2 мГц ~ 20 кГц
|
|
|
Девиация частоты
|
DC ~ 50 МГц
|
|
|
ФМ модуляция
|
||
|
Несущая
|
синус
|
|
|
Источник
|
Внутренний/Внешний
|
|
|
Модулирующий сигнал
|
синус, прямоугольный, пила, треугольный, белый шум, специальной
|
|
|
Частота внутреннего модулирующего сигнала
|
2 мГц ~ 20 кГц
|
|
|
Девиация
|
0 ~ 180°
|
|
|
Частотная манипуляция
|
||
|
Несущая
|
синус
|
|
|
Источник
|
Внутренний/Внешний
|
|
|
Модулирующий сигнал
|
прямоугольный с коэффициентом заполнения 50%
|
|
|
Частота внутреннего модулирующего сигнала
|
2 мГц ~ 1 МГц
|
|
|
ШИМ модуляция
|
||
|
Несущая
|
импульс
|
|
|
Источник
|
Внутренний/Внешний
|
|
|
Модулирующий сигнал
|
синус, прямоугольный, пила, треугольный, специальной (кроме DC)
|
|
|
Частота внутреннего модулирующего сигнала
|
2 мГц ~ 20 кГц
|
|
|
Глубина девиации
|
0%~100%
|
|
|
Режим свипирования (качания)
|
||
|
Форма
|
синус, прямоугольный, пила
|
|
|
Закон
|
линейный/логарифмический
|
|
|
Направление
|
Вверх/Вниз
|
|
|
Время свипирования
|
1 мс ~ 500 с + 0.1%
|
|
|
Источник запуска
|
Ручной, внешний, внутренний
|
|
|
Режим пачек импульсов
|
||
|
Форма
|
синус, прямоугольный, пила, треугольный, специальной
|
|
|
Тип
|
Количество импульсов: 1 ~ 1 000 000 , непрерывный, стробированный
|
|
|
Начальная/Конечная фаза
|
-360° ~ 360°
|
|
|
Время стояния
|
1 мс ~ 300 с + 0.1%
|
|
|
Стробированный запуск
|
Внешний запуск
|
|
|
Источник запуска
|
Ручной, внешний, внутренний
|
|
|

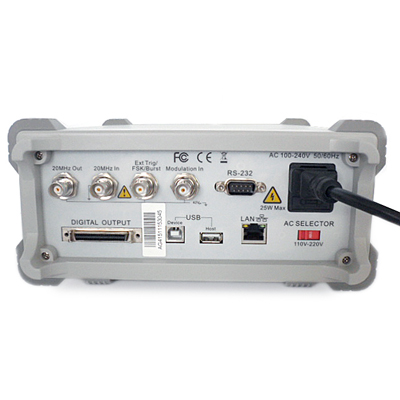

Разъемы на задней панели
|
||
|
Внешняя модуляция
|
Диапазон входных частот
|
DC~20 кГц
|
|
Диапазон входных напряжений
|
±5 Вп-п
|
|
|
Входной импеданс
|
10 кОм, типичное
|
|
|
Внешний запуск
|
Уровень
|
TTL
|
|
Фронт
|
нарастающий или спадающий (по выбору)
|
|
|
Длительность импульса
|
>100 нс
|
|
|
Задержка запуска
|
0 нс~60 нс
|
|
|
Вход внешнего тактирования
|
Импеданс
|
1 кОм, AC связь
|
|
Входное напряжение
|
100 мВп-п~5 Вп-п
|
|
|
Частота
|
20 МГц±35 кГц
|
|
|
Выход внешнего тактирования
|
Импеданс
|
50 кОм, AC связь
|
|
Амплитуда
|
5 Вп-п, доступно 50 Ом
|
|
|
Выход синхронизации
|
Уровень
|
TTL
|
|
Выходной импеданс
|
50 Ом, типичное
|
|
|
Длительность импульса
|
>400 нс, типичное
|
|
|
Общие данные
|
||
|
Тип дисплея
|
Жидкокристаллический, 3.9" TFT, 480 х 320, 65536 цветов
|
|
|
Питание
|
100~240 В АСскз,50/60 Гц, CATII
|
|
|
Интерфейс
|
USB устройство, USB host
|
|
|
Потребляемая мощность
|
не более 50 Вт
|
|
|
Рабочая температура
|
0°C...40°C
|
|
|
Габаритные размеры
|
235 х 110 х 295 мм
|
|
|
Вес
|
3 кг
|
|
|
