Тип оборудования: Наклонные совмещенные притертые преобразователи
Производитель: Кропус
Модель: AN5070Jxx
Гарантия: 1 год
Описание:
Ультразвуковые наклонные совмещенные преобразователи для контроля стыковых сварных соединений труб. Частота 5 МГц, угол ввода в сталь 70 град.
Выполняются с притиркой под определенный диаметр трубы
Также используются для выявления поперечных дефектов тела трубы указанного диаметра.
Обозначение: AN5070Jxx, где
- AN -тип корпуса и конструкции;
- 50 - частота 5,0 МГц
- 70 - угол ввода УЗ колебаний 70 градусов (для стали марки 20)
- J - (joint) обозначение направления притирки (вдоль направления излучения колебаний)
- xx - диаметр притирки
Наклонные преобразователи АМКРО могут быть притерты для соответствия любому диаметру кривизны поверхности под заказ. В прайсе указаны лишь наиболее распространенные типоразмеры, как правило имеющиеся на складе компании в наличии. Наличие или срок исполнения заказа для других диаметров кривизны уточняйте при заказе.
Технические характеристики:
Ультразвуковой пьезоэлектрический наклонный преобразователь общего назначения.
- Тип- контактный, наклонный, совмещенный, поперечных волн
- Направление притирки- вдоль направления излучения УЗ колебаний
- Диаметр притирки- любой по заказу
- Угол ввода ультразвуковых колебаний в сталь 20- 70 °
- Обозначение по ГОСТ- П121-5-70-ДХХ (где XX - диаметр кривизны поверхности)
- Номинальная частота преобразователя- 5,0 МГц ± 10%
- Тип излучаемых волн- поперечные
- Размер пьезокерамического элемента- 8х9 мм
- Размер контактной поверхности (до притирки)- 13х24 мм
- Материал призмы- орстекло
- Разъем подключения- Lemo 00.250
- Встроенный согласующий элемент- индуктивность
- Материал корпуса- латунь с гальваническим покрытием
- Габаритные размеры (ШхДхВ)- 16,5 х 28 х 22 мм
Модели:
- AN5070J057 (с диаметром 057мм)
- AN5070J159 (с диаметром 159мм)
- AN5070J032 (с диаметром 032мм)
- AN5070J089 (с диаметром 089мм)
- AN5070J100 (с диаметром 100мм)
- AN5070J038 (с диаметром 038мм)
- AN5070J114 (с диаметром 114мм)
- AN5070J060 (с диаметром 060мм)
- AN5070J108 (с диаметром 108мм)

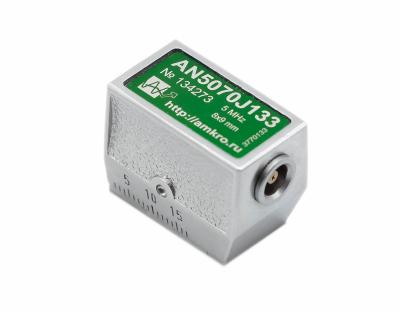

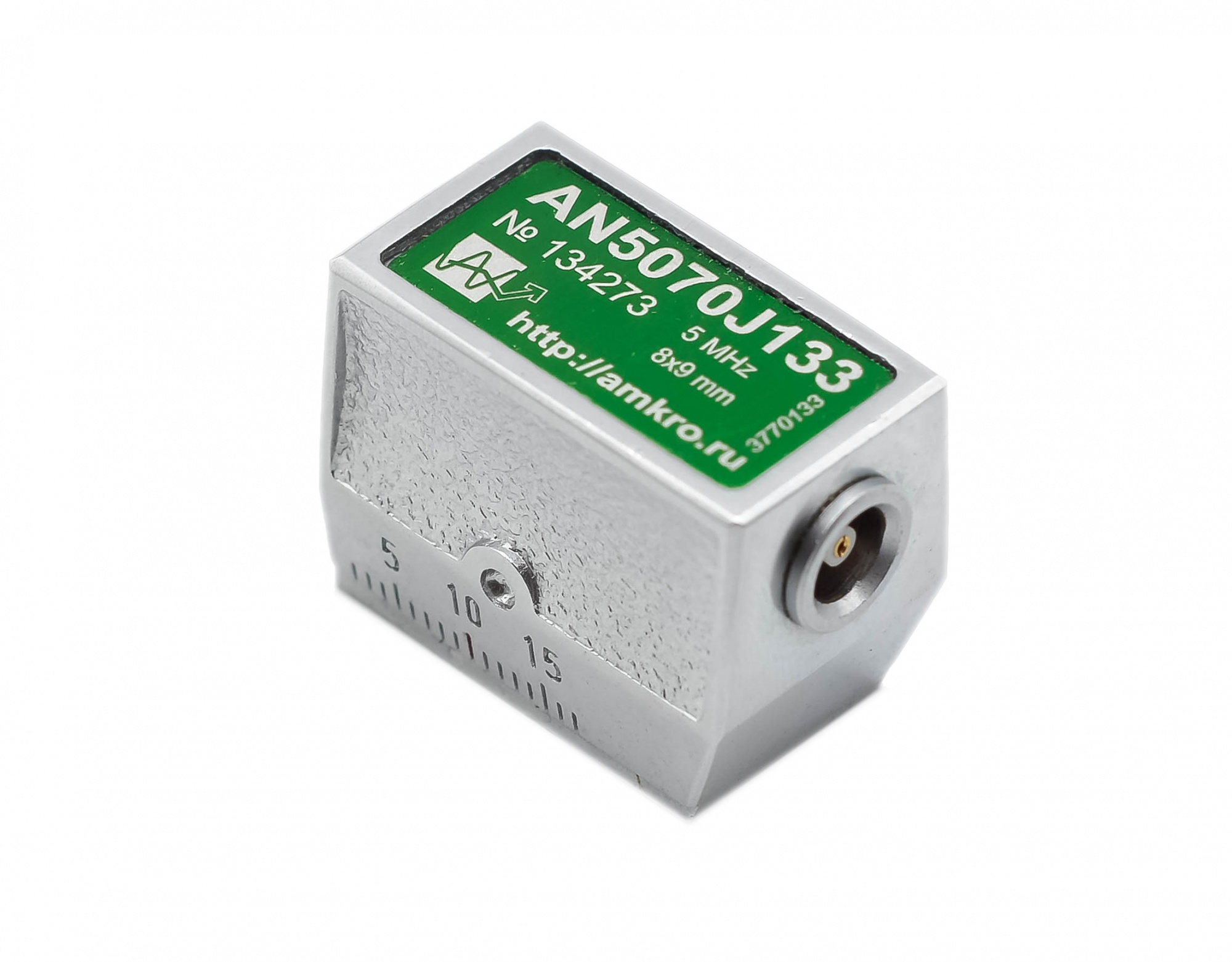

- AN5070J133 (с диаметром 133мм)
- AN5070J219 (с диаметром 219мм)
- AN5070J273 (с диаметром 273мм)
- AN5070J325 (с диаметром 325мм)
