Тип оборудования: Наклонные совмещенные притертые преобразователи
Производитель: Кропус

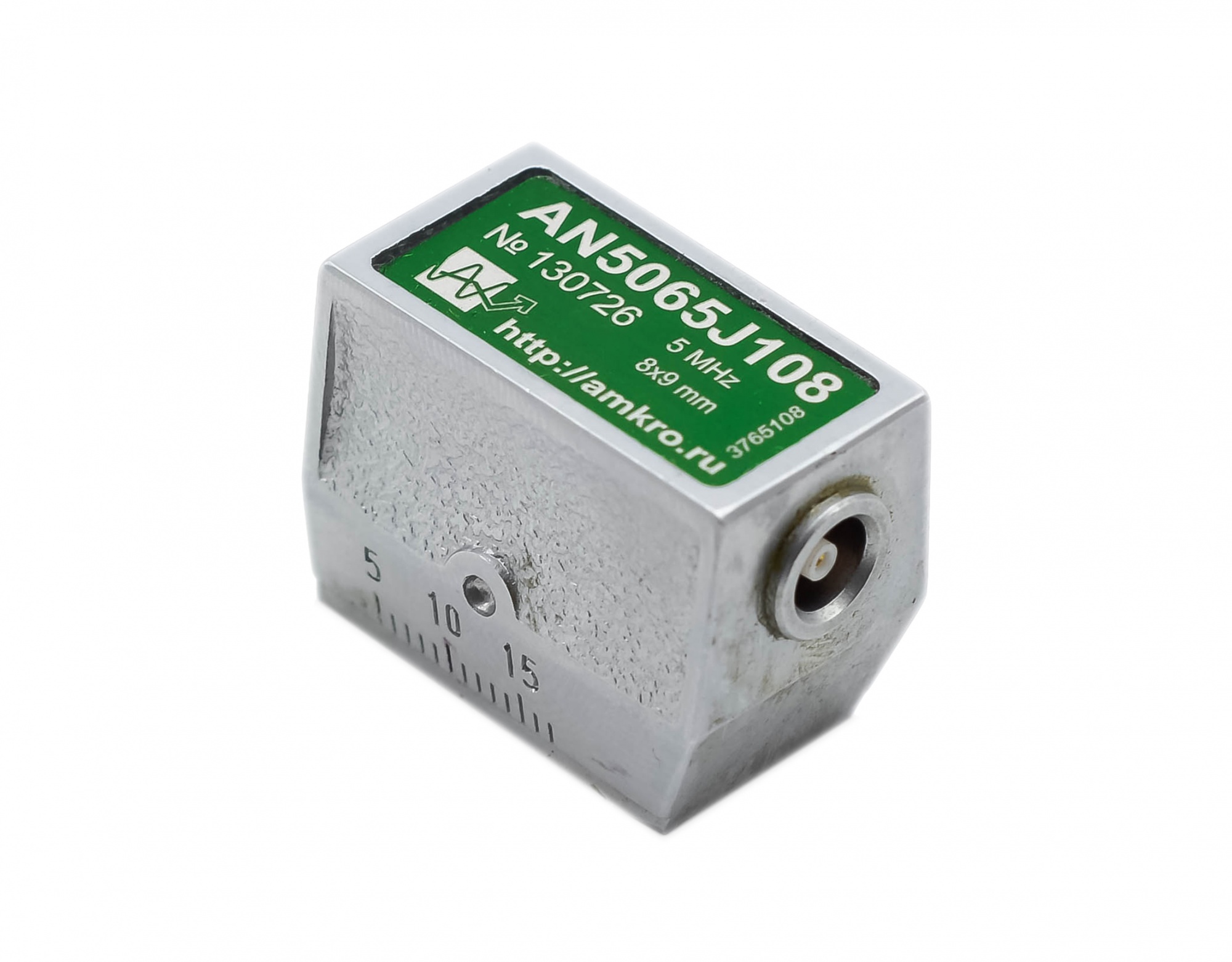

Модель: AN5065Jxx
Гарантия: 1 год
Описание:
Ультразвуковые наклонные совмещенные преобразователи для контроля стыковых сварных соединений труб. Частота 5 МГц, угол ввода в сталь 65 град.
Выполняются с притиркой под определенный диаметр трубы
Также используются для выявления поперечных дефектов тела трубы указанного диаметра.
Обозначение: AN5065Jxx, где
- AN -тип корпуса и конструкции;
- 50 - частота 5,0 МГц
- 65 - угол ввода УЗ колебаний 65 градусов (для стали марки 20)
- J - (joint) обозначение направления притирки (вдоль направления излучения колебаний)
- xx - диаметр притирки
Наклонные преобразователи АМКРО могут быть притерты для соответствия любому диаметру кривизны поверхности под заказ. В прайсе указаны лишь наиболее распространенные типоразмеры, как правило имеющиеся на складе компании в наличии. Наличие или срок исполнения заказа для других диаметров кривизны уточняйте при заказе.
Технические характеристики:
Ультразвуковой пьезоэлектрический наклонный преобразователь общего назначения.
- Тип- контактный, наклонный, совмещенный, поперечных волн
- Направление притирки- вдоль направления излучения УЗ колебаний
- Диаметр притирки- любой по заказу
- Угол ввода ультразвуковых колебаний в сталь 20-65 °
- Обозначение по ГОСТ- П121-5-65-ДХХ (где XX - диаметр кривизны поверхности)
- Номинальная частота преобразователя- 5,0 МГц ± 10%
- Тип излучаемых волн- поперечные
- Размер пьезокерамического элемента- 8х9 мм
- Размер контактной поверхности (до притирки)- 13х24 мм
- Материал призмы- орстекло
- Разъем подключения- Lemo 00.250
- Встроенный согласующий элемент- индуктивность
- Материал корпуса- латунь с гальваническим покрытием
- Габаритные размеры (ШхДхВ)- 16,5 х 28 х 22 мм
Модели:
- AN5065J068 (с диаметром 68 мм)
- AN5065J089 (с диаметром 89 мм)
- AN5065J159 (с диаметром 159 мм)
- AN5065J219 (с диаметром 219 мм)
- AN5065J273 (с диаметром 273 мм)
- AN5065J325 (с диаметром 325 мм)
