Тип оборудования: Наклонные совмещенные притертые преобразователи

Производитель: Кропус

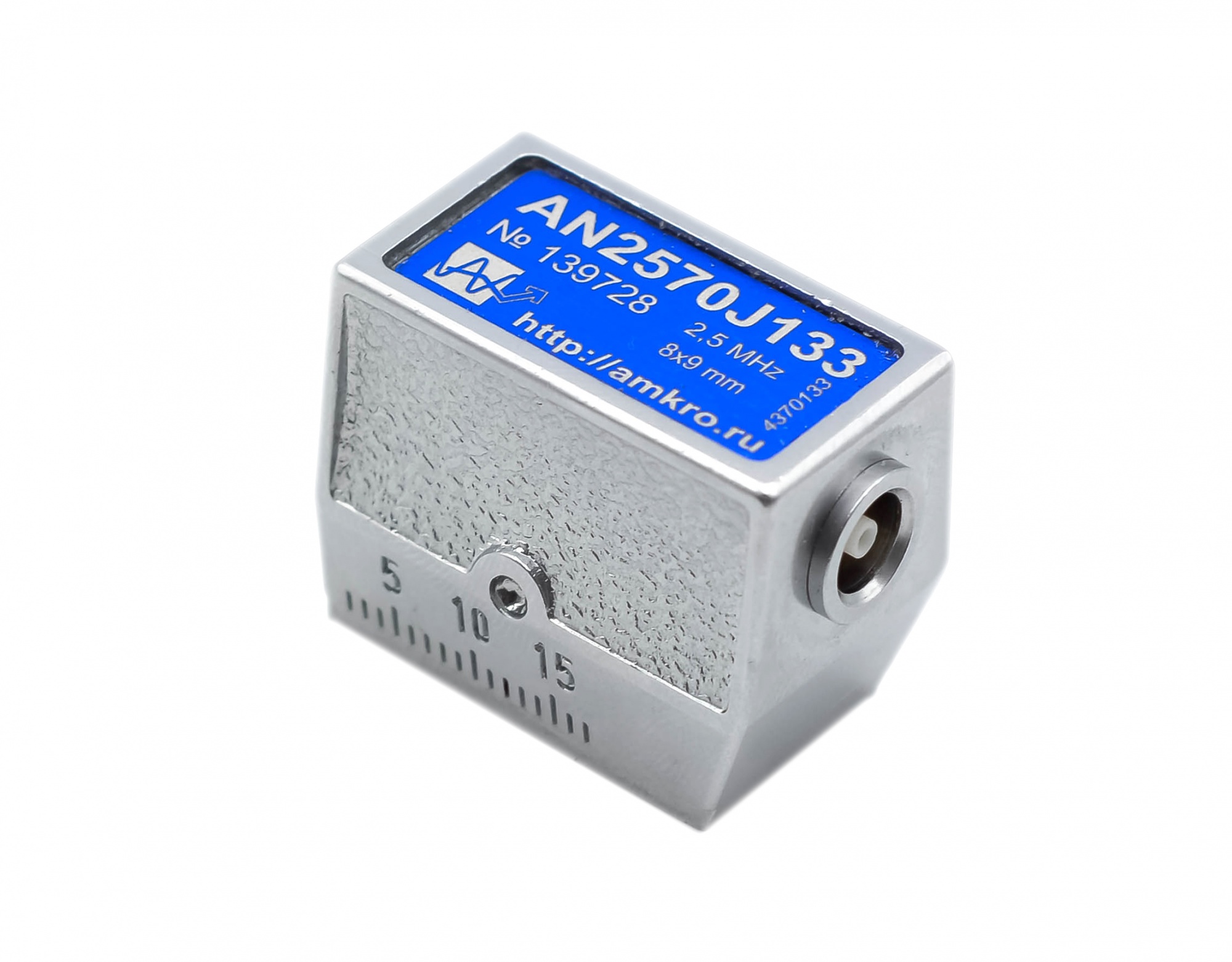

Модель: AN2570Jxx

Гарантия: 1 год

Описание:

Ультразвуковые наклонные совмещенные преобразователи для контроля стыковых сварных соединений труб. Частота 2,5 МГц, угол ввода в сталь 70 град.

Выполняются с притиркой под определенный диаметр трубы

Также используются для выявления поперечных дефектов тела трубы указанного диаметра.

Обозначение: AN2570Jxx, где

• AN -тип корпуса и конструкции;
• 25 - частота 2,5 МГц
• 70 - угол ввода УЗ колебаний 70 градусов (для стали марки 20)
• J - (joint) обозначение направления притирки (вдоль направления излучения колебаний)
• xx - диаметр притирки

Наклонные преобразователи АМКРО могут быть притерты для соответствия любому диаметру кривизны поверхности под заказ. В прайсе указаны лишь наиболее распространенные типоразмеры, как правило имеющиеся на складе компании в наличии. Наличие или срок исполнения заказа для других диаметров кривизны уточняйте при заказе.

Технические характеристики:

Ультразвуковой пьезоэлектрический наклонный преобразователь общего назначения.

• Тип- контактный, наклонный, совмещенный, поперечных волн
• Направление притирки- вдоль направления излучения УЗ колебаний
• Диаметр притирки- любой по заказу
• Угол ввода ультразвуковых колебаний в сталь 20- 70 °
• Обозначение по ГОСТ- П121-2,5-70-ДХХ (где XX - диаметр кривизны поверхности)
• Номинальная частота преобразователя- 2,5 МГц ± 10%
• Тип излучаемых волн- поперечные
• Размер пьезокерамического элемента- 8х9 мм
• Размер контактной поверхности (до притирки)- 13х24 мм
• Материал призмы- орстекло
• Разъем подключения- Lemo 00.250
• Встроенный согласующий элемент- индуктивность
• Материал корпуса- латунь с гальваническим покрытием
• Габаритные размеры (ШхДхВ)- 16,5 х 28 х 22 мм

Модели:

• AN2570J066 (с диаметром 66мм)
• AN2570J084 (с диаметром 84мм)
• AN2570J0108 (с диаметром 108мм)
• AN2570J0133 (с диаметром 133мм)
• AN2570J0159 (с диаметром 159мм)
• AN2570J0219 (с диаметром 219мм)
• AN2570J0273 (с диаметром 273мм)
• AN2570J0325 (с диаметром 325мм)
