Тип оборудования: Наклонные совмещенные притертые преобразователи

Производитель: Кропус

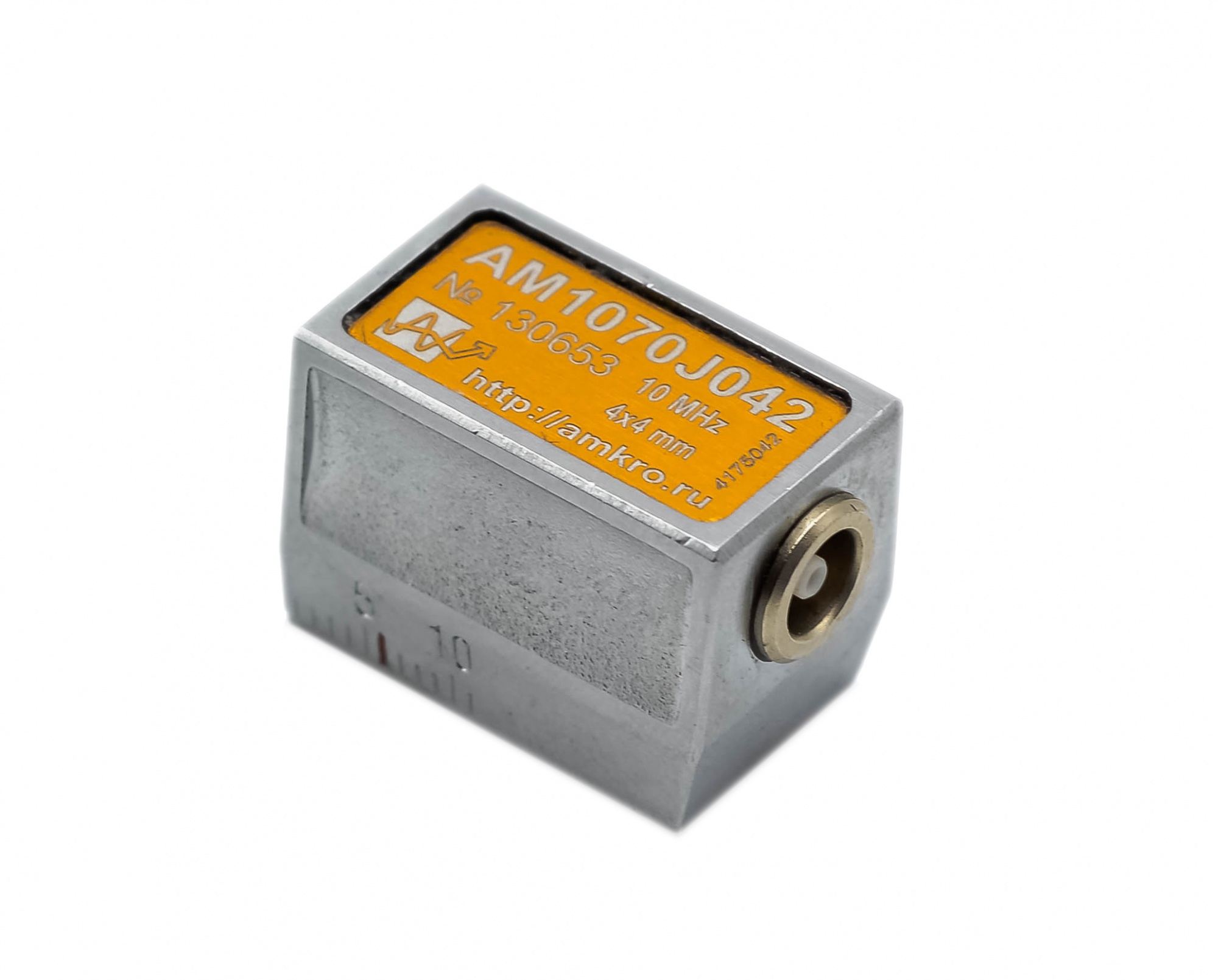

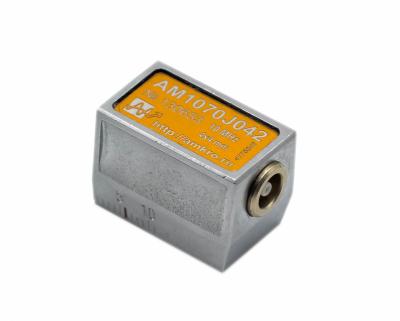

Модель: AM1070Jxx

Гарантия: 1 год

Описание:

Ультразвуковые наклонные малогабаритные совмещенные преобразователи для контроля стыковых сварных соединений труб, в том числе малого диаметра. Частота 10 МГц, угол ввода в сталь 70 град.

Выполняются с притиркой под определенный диаметр трубы

Также используются для выявления поперечных дефектов тела трубы указанного диаметра.

Обозначение: AM1070Jxx, где

• AM -тип корпуса и конструкции;
• 10 - частота 10,0 МГц
• 70 - угол ввода УЗ колебаний 65 градусов (для стали марки 20)
• J - (joint) обозначение направления притирки (вдоль направления излучения колебаний)
• xx - диаметр притирки

Наклонные преобразователи АМКРО могут быть притерты для соответствия любому диаметру кривизны поверхности под заказ. В прайсе указаны лишь наиболее распространенные типоразмеры, как правило имеющиеся на складе компании в наличии. Наличие или срок исполнения заказа для других диаметров кривизны уточняйте при заказе.

Технические характеристики:

Ультразвуковой пьезоэлектрический наклонный преобразователь общего назначения. Размер пьезоэлемента 4х4 мм идеально подходит для контроля стыковых соединений труб небольшого диаметра

• Тип- контактный, наклонный, совмещенный, поперечных волн
• Направление притирки- вдоль направления излучения УЗ колебаний
• Диаметр притирки- любой по заказу
• Угол ввода ультразвуковых колебаний в сталь 20- 70 °
• Обозначение по ГОСТ- П121-10-70-M-ДХХ (где XX - диаметр кривизны поверхности)
• Номинальная частота преобразователя- 10,0 МГц ± 10%
• Тип излучаемых волн- поперечные
• Размер пьезокерамического элемента- 4х4 мм
• Размер контактной поверхности (до притирки)- 13х23 мм
• Материал призмы- орстекло
• Разъем подключения- Lemo 00.250
• Встроенный согласующий элемент- индуктивность
• Материал корпуса- латунь с гальваническим покрытием
• Габаритные размеры (ШхДхВ)- 15 х 24 х 17,5 мм

Модели:

• AM1070J060 (с диаметром 60мм)
• AM1070J060,3 (с диаметром 60,3мм)
• AM1070J028 (с диаметром 28мм)
• AM1070J036 (с диаметром 36мм)
• AM1070J057 (с диаметром 57мм)
• AM1070J089 (с диаметром 89мм)
• AM1070J0108 (с диаметром 108мм)
• AM1070J042 (с диаметром 42мм)
• AM1070J0133 (с диаметром 133мм)
• AM1070J032 (с диаметром 32мм)
