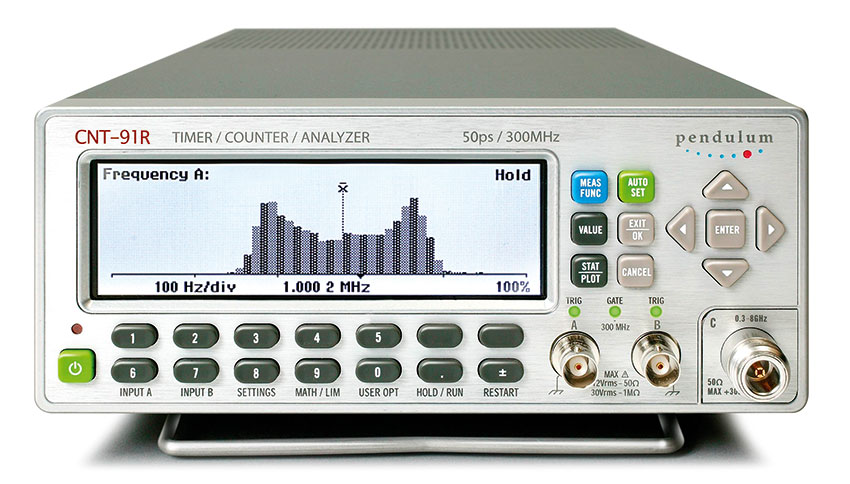

Артикул: CNT-91
|
Назначение частотомера CNT-91:
Универсальные таймеры/счетчики/анализаторы CNT-90 предназначены для высокоточного измерения частоты, периода, фазы и рабочего цикла в задаваемых пользователем пределах, калибровки и анализа времени и частоты, статистической обработки результатов измерений и выполнения математических операций с полученными данными. Наличие GPIB/USB интерфейса дает возможность подключать прибор к персональному компьютеру и с помощью программного обеспечения TimeView производить регистрацию, анализ и архивирование результатов измерений. Частотомеры данной серии имеют графический интерфейс и усовершенствованное управление измерениями.
Технические параметры частотомера CNT-91:
Измерение частоты:
по входам А,В: 0,002 Гц-300 МГц;
по входу С:
0.1 - 2,7 ГГц (опция 10);
0.3 - 8 ГГц (опция 13);
0.25 - 14 ГГц (опция 14);
0.25 - 20 ГГц (опция 14B)
Измерение периода усредненного сигнала
по входам А,B: 3,3 нс - 500 с
по входу С: 330 пс – 10 нс (опция 10)
по входу С: 125 пс – 3,3 нс (опция 13)
по входу С: 72 пс – 5 нс (опция 14)
по входу С: 50 пс – 5 нс (опция 14В)
с разрешение 12 цифр
Измерение периода одиночного сигнала по входам А, B: 3,3 нс - 1000 с, разрешение 100 пс
Измерение временного интервала А-А, А-В, В-А, В-В:
-5 нс - +106 с (обычный расчет)
-106 с - +106 с (интеллектуальный расчет)
Разрешение: 100 пс
минимальная ширина импульса: 1,6 нс
Интеллектуальный расчет: интервал времени для определения знака (А перед В или А после В)
Определение положительной/отрицательной ширины импульса по входам А, В: 2,3 нс - 106 с
Определение времени переднего и заднего фронта по входам А, В: 1,5 нс - 106 с
Уровни срабатывания: 10% и 90% амплитуды сигнала
Фаза выхода А относительно В и выхода В относительно А: -180 - +360° , частота до 160 МГц
разрешение: одиночный цикл 0,001°-10 кГц, уменьшение до 1°>10 МГц
усреднением можно добиться улучшения разрешения
Определение положительного и отрицательного коэффициента режима по входам А, В: 10-6-1
диапазон частот: 0,1 Гц-300 МГц
Временные метки по входам А, В: необработанные данные о временных метках вместе с количеством импульсов на входе А,В доступны только через шину GPIB или USB
Максимальная частота: 160 МГц, разрешение временной метки: 100 пс
Входы А и В
Соединение: DC (DC-300 МГц) или AC (10 Гц-300 МГц)
Импеданс: 1 МОм/20 пФ или 50 Ом
Максимальная межканальная разность задержки: 500 пс
Чувствительность:
DC-100 МГц: 10 мВ (RMS);
100-200 МГц: 30 мВ (RMS);
200-300 МГц: 40 мВ (RMS)
Ослабление: х1, х10
Отображение уровня срабатывания на дисплее:
разрешение: 3 мВ
неопределенность (х1): ±(15 мВ+1% уровня срабатывания)
В автоматическом режиме уровень срабатывания устанавливается равным 50% входного сигнала (10% и 90% для периода переднего/заднего фронта)
Автоматический режим гистерезиса:
время: минимальный период гистерезиса (коррекция на гистерезис)
частота: 1/3 амплитуды входного сигнала
Аналоговый шумовой фильтр: номинал 100 кГц, RC-типа
Цифровой низкочастотный фильтр: переменная частота среза 1 Гц – 50 МГц
Максимальное допустимое напряжение:
1 МОм: 350 В (DC+ACpk) – 440 Гц с уменьшением до 12 В RMS при 1 МГц
50 Ом: 12 В RMS
тип разъема: BNC
Вход С (опция 10)
Диапазон входных напряжений:
20 мВ – 12 В RMS, 0,1 ГГц-0,3 ГГц;
10 мВ – 12 В RMS, 0,3 ГГц-2,5 ГГц;
20 мВ – 12 В RMS, 2,5 ГГц-2,7 ГГц
40 мВ – 12 В RMS, 2,7 ГГц-3 ГГц
20 мВ – 12 В RMS, 2,5 ГГц-2,7 ГГц
Импеданс: 50 Ом номинал
Максимальное допустимое напряжение: 12 В RMS, защита с помощью PIN диодов
Тип разъема: N-тип, розетка
Вход С (опция 13)
Диапазон входных напряжений:
40 мВ – 7 В RMS, 0,2 ГГц-0,3 ГГц;
20 мВ – 7 В RMS, 0,3 ГГц-0,5 ГГц;
10 мВ – 7 В RMS, 0,5 ГГц-3,0 ГГц;
20 мВ – 7 В RMS, 3,0 ГГц-4,5 ГГц
40 мВ – 7 В RMS, 4,5 ГГц-6,0 ГГц
80 мВ – 7 В RMS, 6,0 ГГц-8,0 ГГц
Импеданс: 50 Ом
Максимальное допустимое напряжение: 7 В RMS
Тип разъема: N-тип, розетка
Вход С (опция 14 и 14B)
Диапазон входных напряжений:
20 мВ – 7 В RMS, 0,25 ГГц-0,5 ГГц;
10 мВ – 7 В RMS, 0,5 ГГц-14 ГГц;
10 мВ – 7 В RMS, 14 ГГц-18 ГГц (опция 14);
20 мВ – 7 В RMS, 18 ГГц-20 ГГц (опция 14B)
Импеданс: 50 Ом
Максимальное допустимое напряжение: 7 В RMS
Тип разъема: N-тип, розетка
Входы и выходы на задней панели
Опорный входной сигнал: 1, 5, 10 МГц, 0,1-5 В RMS, импеданс>1 кОм
Опорный выходной сигнал: 10 МГц, >1 В RMS для 50 Ом
Вход блокировки: блокировка всех функций измерений
импеданс: примерно 1 кОм, диапазон частот: DC-80 МГц
Измерительные входы задней панели (А,В или С):
значение импеданса: 1МОм/50пф или 50 Ом;
тип соединения: N-тип, розетка для входа C, BNC для всех остальных входов/ выходов
Удержание срабатывания:
Диапазон задержки 20 нс-2 с разрешением 10 нс
Внешнее управление запуском и остановкой по входам А,В
Режимы: запуск, остановка, управление запуском/остановкой
Максимальная частота следования управляющего сигнала:160 МГц
Диапазон временной задержки запуска по входам А,В: 20 нс-2 с, с разрешением 10 нс
Статистические вычисления
Функции: максимум, минимум, среднее значение, девиация Алана и стандартная, ΔMAX-MIN
Размер выборки: 2 - 2x109 выборок
Определение пределов: значение OFF или Capture, верхний/нижний предел, в пределах/за пределами диапазона
Диапазон периода измерений: 2 мкс – 1000 с
Математические вычисления:
Функции: (К*X+L)/М и (К/X+L)/M. X - текущее показание, К, L и М - константы, вводятся с помощью клавиатуры или устанавливаются как фиксированные опорные значения (Xо)
Другие функции
Период измерения: 20 нс – 1000 с для частоты, выброса и среднего значения за период; одиночный цикл для других функций измерения
Опорная временная база: внутренняя/внешняя/автоматическая
Удержание показаний: фиксирует результат измерения, пока не запущено новое измерение
Аварийный сигнал по предельному значению: графическая индикация на передней панели и/или SRQ по шине GPIB
предельные значения: нижний/верхний предел
настройки: OFF (выключение)/Alarm (аварийный сигнал) если значение вышло за границу верхнего/нижнего предела, в диапазоне или вне диапазона
активный аварийный сигнал (ON): STOP (остановка) или CONTINUE (продолжение)
Установка: 20 полных наборов установок частотомера могут быть сохранены и восстановлены из внутренней энергонезависимой памяти. 10 ячеек памяти могут быть защищены от записи
Вспомогательное меню: предоставляет доступ к дополнительным функциям
Дисплей: 14-разрядный ЖК-дисплей с подсветкой 320х97 пикселей
Интерфейс GPIB/USB
Максимальная скорость измерения через универсальную интерфейсную шину GPIB: 2000 показаний в секунду; во внутреннюю память: 250K показаний/с
Размер внутренней памяти: до 750K показаний
USB: версия 2.0, 12 Мб/с
Программное обеспечение для временного и частотного Анализа TimeView™
Программное обеспечение TimeView работает на любом ПК, имеющем монитор стандарта VGA/EGA
Режимы регистрации данных и скорость измерения*
Произвольная выборка: 8000 показаний/с
Периодическая выборка: до 106 выборок/с
Регистрация формы сигнала: да (вертикальная выборка)
Управление прибором: все функции лицевой панели и некоторые функции ВСПОМОГАТЕЛЬНОГО МЕНЮ
Анализ данных:
Данные измерений в зависимости от времени
График БПФ
Корень дисперсии Аллана
Функция сглаживания
Функция масштабирования
Курсорные измерения
Гистограмма распределения
Сохранение файлов: установки и данные измерений
Опции временной базы
|
Модель опции |
стандарт |
19/90 |
30/90 |
40/90 |
|
Тип опорного генератора |
стандарт |
ОСХО |
ОСХО |
ОСХО |
|
Старение за 24 часа За месяц За год |
нет <5x10-7 <5x10-6 |
<5x10-9(1) <6x10-8 <2x10-7 |
<5x10-10(1) <1x10-8 <5x10-8 |
<3x10-10(1) <3x10-9 <1.5x10-8 |
|
Влияние температуры: 0-50 °С 20-26 °С |
<1x10-5 <3x10-6 |
<5x10-8 <2x10-8 |
<5x10-9 <1x10-9 |
<2.5x10-9 <4x10-10 |
|
Кратковременная стабильность 1 с (среднеаллановское отклонение) 10 с |
не задано |
<1x10-10 |
<1x10-11 |
<5x10-12 |
|
Зависимость отклонения от конечного значения через 24 часа работы, после периода прогрева |
не задано |
<1x10-7 30 min |
<1x10-8 10 min |
<5x10-9 10 min |
|
Суммарная погрешность при рабочей температуре 20-26 °С - через год после калибровки - через 2 года после калибровки |
<7x10-6 <1.2x10-5 |
<2.4x10-7 <4.6x10-7 |
<0.6x10-7 <1.2x10-7 |
<1.8x10-8 <3.5x10-8 |
Рабочая температура: от 0 до +50 °С
Надежность: средняя наработка на отказ 30000 часов
Параметры сети (при 25 °С): AC 90-265 В RMS, 45-440 Гц, (<40 Вт)
Габариты: 210х90х395 мм
Вес: 4 кг.
Комплект поставки CNT-91
|
Наименование |
Количество |
|
Прибор |
1 |
|
Сетевой шнур |
1 |
|
Руководство пользователя на CD |
1 |
|
Руководство по программированию |
1 |
|
Сертификат о калибровке |
1 |
|
