| ЦЕНА: 506 940 руб. |
|
|
|
КУПИТЬ
|
||||
|
|
||||
|
Артикул: SR620
|

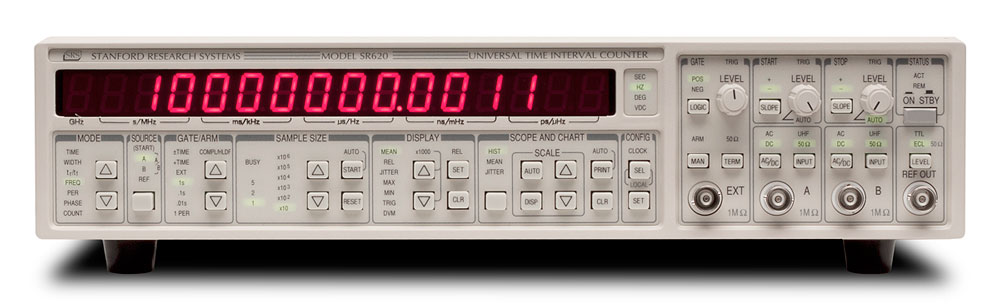

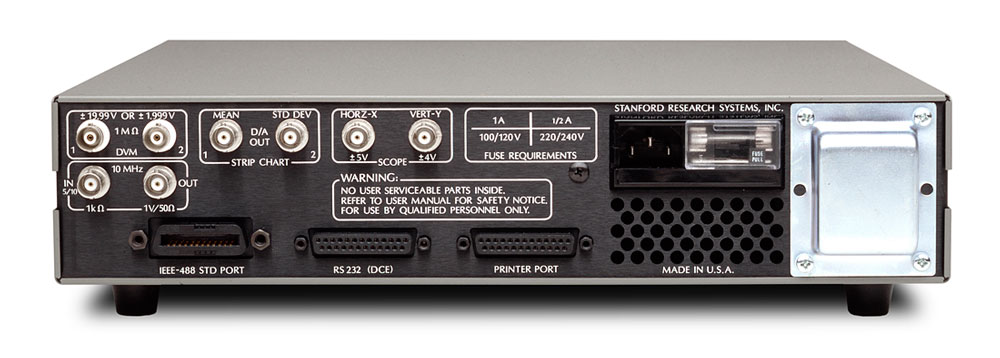

SR620 – электронно-счетный частотомер
Особенности частотомера SR 620
2 канала
Разрешение при измерении временных интервалов 25 пс
Частотный диапазон 0,001 до 1,3 ГГц
Высокое разрешение: 11 разрядов по частоте при времени измерения 1 с
Разрешение при измерении фазового сдвига 0,0010
Статистический анализ и девиация Аллана
Выход X-Y для подключения осциллографа
Опция (SR-620): OVСХО 5 × 10–10
Интерфейсы: GPIB и RS-232
Технические характеристики частотомера SR 620
|
Частота |
||
|
Диапазон измерений |
0,001 Гц … 300 МГц 40 МГц … 1,3 ГГц с делителем |
|
|
Разрешение |
11 разрядов при времени счета 1 с |
|
|
Период |
||
|
Диапазон измерений |
0 … 1000 с |
|
|
Разрешение |
11 разрядов за 1 с при усреднении, ЕМР – 1 пс |
|
|
Отношение A/B |
||
|
Диапазон измерений |
10-9 … 103 |
|
|
Измерение временных интервалов |
||
|
Диапазон |
-1000 … 1000 с (режим TIME); -1 … 1000 с (ост. режимы) |
|
|
Диапазон запуска |
0 … 100 МГц |
|
|
Разрешение |
(((25 пс, [50 пс макс])2 + (0,2 ppb х интервал)2)/N)1/2 скз |
|
|
Фазовый сдвиг |
||
|
Диапазон измерений |
-1800…+3600 |
|
|
Определение |
Фаза = 360 × (Tb – Ta) / Период A |
|
|
Разрешение |
(25 пс × Fчаст × 360 + 0.001)° |
|
|
Диапазон частот |
До 100 МГц |
|
|
Счетчик импульсов |
||
|
Диапазон |
1012, отношение A/B диапазон: 10–9 … 103 |
|
|
Скорость счета |
0 … 300 МГц |
|
|
Дисплей |
12 разрядов |
|
|
Измерительный вход |
||
|
Полоса пропускания |
300 МГц (вермя нарастания 1,2 нс) |
|
|
Порог |
±5 В (DC) разрешение: 10 мВ |
|
|
Погрешность |
15 мВ ± 0,5 % от установок |
|
|
Входной импеданс |
1 МОм (30 пФ) или 50 Ом |
|
|
Наклон |
Нарастающий или спадающий фронт |
|
|
Входной шум |
350 мкВскз |
|
|
Защита |
100 В, 50 Ом разрыв цепи при превышении напряжения ± 5 В. |
|
|
Выход опорной частоты |
||
|
Частота, амплитуда |
1 кГц (вр. нарастания/спада 2 нс), TTL: 0 … 4 В (2 В на 50 Ом) ECL: -1/8 … -0/8 на 50 Ом |
|
|
Входы DVM |
||
|
Полная шкала |
±10,00 Впост |
|
|
Разрешение |
5 Вскз |
|
|
Импеданс |
<1 > |
|
|
Погрешность |
0,3 % от полной шкалы |
|
|
Выход X-Y |
||
|
Ось X |
-5 … +5 В (10 делений) |
|
|
Ось Y |
-4 … +4 В (8 делений) |
|
|
Разрешение |
250 х 240 |
|
|
Внутренний опорный генератор 10 МГц |
||
|
Тип опорного генератора |
Стандартный TCVCXO |
Опция 01 OVCXO |
|
Старение |
год: 1 × 10–6 |
день: 5 × 10–10 |
|
Влияние температуры (0 … 50 0C) |
1 × 10–6 |
<2 > |
|
Кратковременная стабильность: девиация Аллана |
T=1 с: 3 × 10–10 |
T=1 с: <5 > |
|
Стабильность после времени прогрева |
10 мин |
|
|
Предделитель |
||
|
Отношение частоты |
10:1 |
|
|
Входной импеданс |
50 Ом |
|
|
Макс. входной уровень |
+23 дБм |
|
|
Диапазон частот |
50 МГц … 2,2 ГГц |
|
|
Выход |
Импеданс: 50 Ом; уровень 700 мВпик-пик меандр; смещение 500 мВ |
|
|
Общие данные |
||
|
Интерфейс |
RS-232, GPIB |
|
|
Напряжение питания |
100/120/220/240 В (50/60 Гц) 70 Вт |
|
|
Габаритные размеры |
356 х 89 х 356 мм |
|
|
Масса |
5 кг |
|
Комплектация частотомера SR620
Частотомер SR620;
Руководство по эксплуатации.
|
