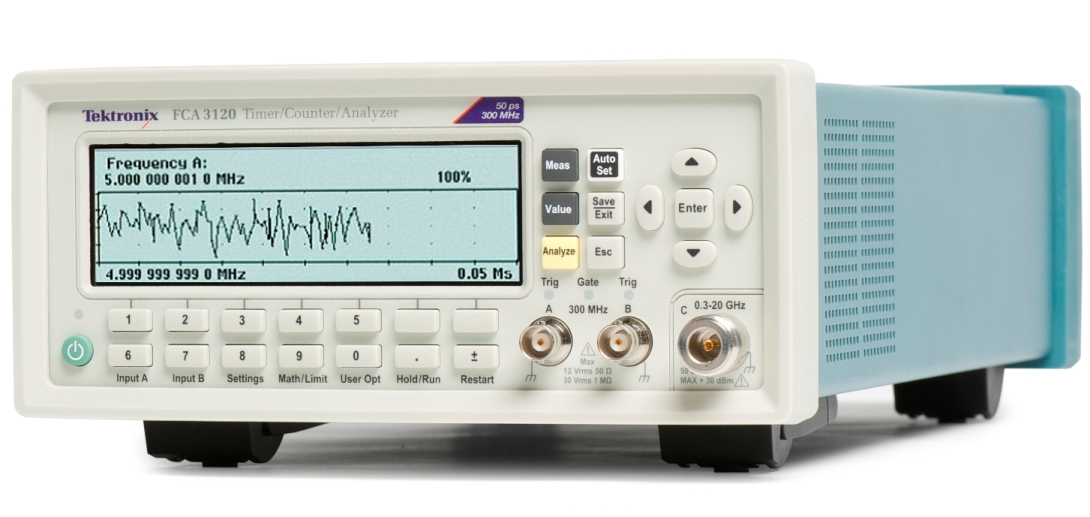

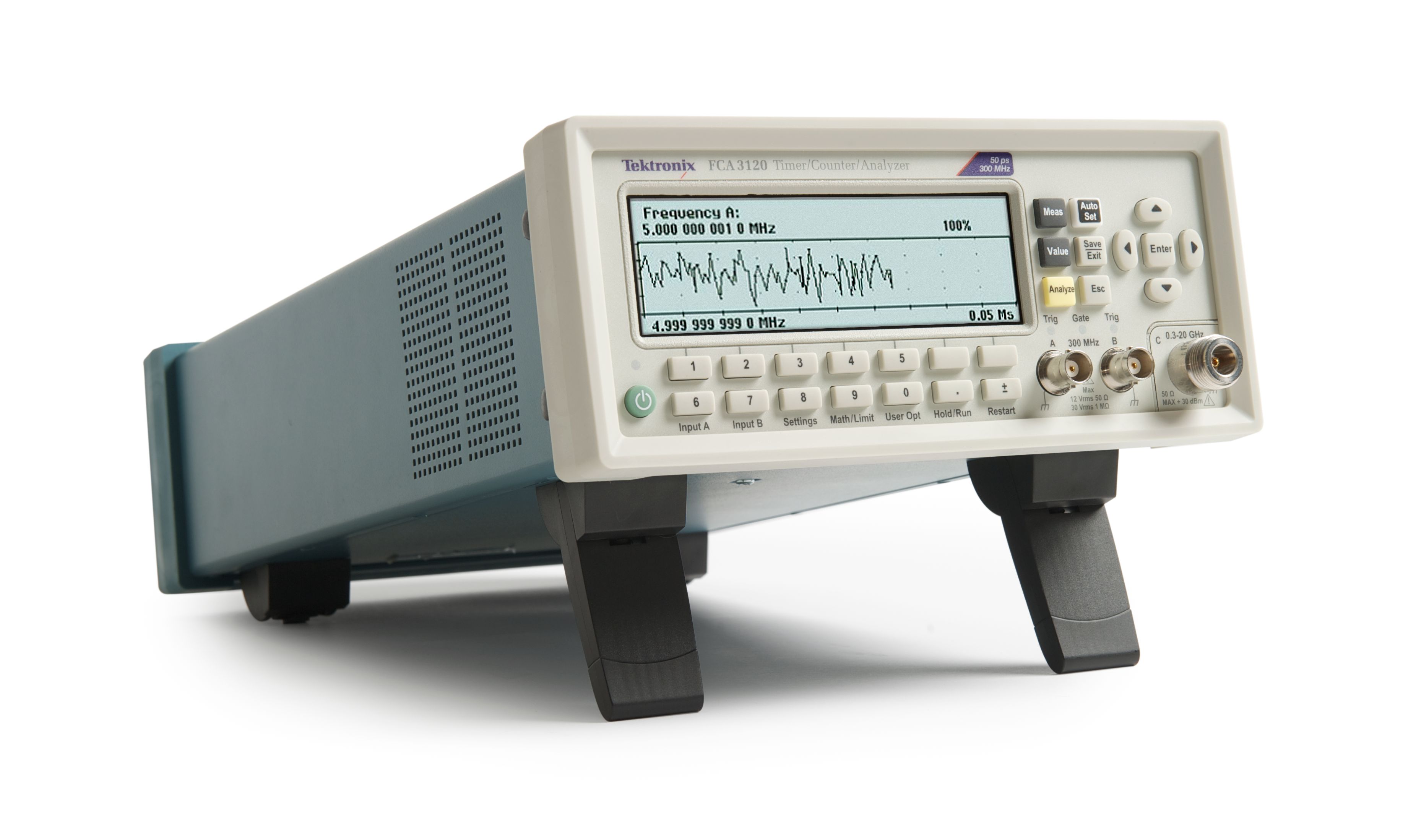

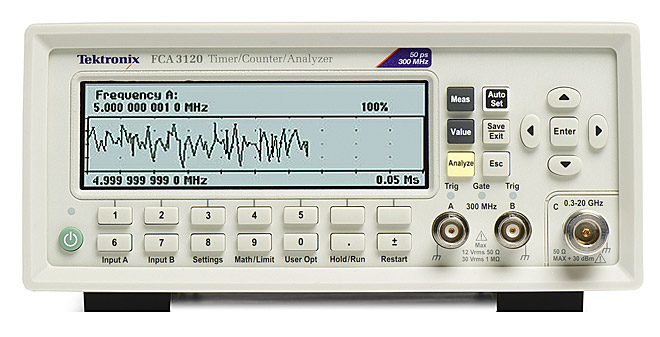

Частотомеры серий FCA3000 и FCA3100 представляют собой многофункциональные инструменты, предназначенные для проведения различного рода измерений. Обладая наилучшими в отрасли характеристиками по частотному и временному разрешению, эти приборы в стандартной комплектации выпускаются с внутренним ОЗУ большого объема и характеризуются высокой скоростью передачи данных во внутреннюю память (250k выборок/с). Кроме того, дисплей этих приборов наряду с основными измеряемыми величинами способен одновременно отображать дополнительные параметры, что в значительной мере может облегчить Вашу работу.
Благодаря режимам, обеспечивающим полномасштабный анализ, а именно: режиму измерения статистических параметров, режиму построения гистограмм, режиму построения графиков трендов, – пользователь получает в свое распоряжение инструмент, способный быстро и точно провести анализ поступающего сигнала.
| Характеристики | Параметры | Значения |
| Измерение частоты | Режим | Нормальный, с подтверждением приема |
| Частотный диапазон Вход A, B
|
0,001 Гц...300 МГц |
|
| Разрешение | 12 цифр за период измерения 1с (норма) 11 цифр в 1 с (с подтверждением приема) |
|
| Дополнительные параметры | Vmax, Vmin, Vp-p | |
| Выброс частоты (Burst) A, B | Функции | Частота в выбросе (в Гц), частота следования импульсов PRF (в Гц) |
| Диапазон | Вход A, B. См. характеристики частоты | |
| Минимальная продолжительность выброса | менее 40 нс | |
| Минимальное количество импульсов в выбросе | Вход A, B: 3 (6 при частоте свыше 160 МГц) | |
| Диапазон PRF (частота следования импульсов) | 0,5 Гц...1 МГц | |
| Диапазон задержки включения | 10 нс...2 с , при разрешении 10 нс | |
| Дополнительные параметры | PRF | |
| Измерение периода | Режим | Одиночный, усреднение, с подтверждением приема |
| Диапазон Вход A, B
|
3,3 нс...1000 с (одиночный, усреднение) |
|
| Разрешение | 50 пс (одиночный), 12 разрядов/с (среднее) | |
| Дополнительные параметры | Vmax, Vmin, Vp-p | |
| Соотношение A/B, B/A | Диапазон | 10-9...1011 |
| Входная частота Вход A, B
|
0,1 Гц...300 МГц |
|
| Дополнительные параметры | Частота 1, Частота 2 | |
| Интервалы времени A-B, B-A, A-A, B-B | Режим | обычный, интеллектуальный (для определения знака A до B или A после B) |
| Диапазон | Обычный: 0 нс...+106 с Интеллектуальный: +10-6 с...+106 с |
|
| Разрешение | 50 пс однократный захват | |
| Минимальная ширина импульса | 1,6 нс | |
| Положительная и отрицательная ширина импульса | Диапазон | 2,3 нс...106 с |
| Минимальная ширина импульса | 2,3 нс | |
| Дополнительные параметры | Vmax, Vmin, Vp-p | |
| Время нарастания и спада A, B | Диапазон | 1,6 нс...106 с |
| Уровни срабатывания | 10% и 90% амплитуды сигнала | |
| Минимальная ширина импульса | 1,6 нс | |
| Дополнительные параметры | Vmax, Vmin, скорость нарастания | |
| Положительный и отрицательный коэффициенты заполнения A, B | Диапазон | 0,000001...0,999999 |
| Диапазон частот | 0,1 Гц...300 МГц | |
| Дополнительные параметры | Период, ширина имппульса | |
| Фаза A относительно B, B относительно A | Диапазон | -180°...+360° |
| Разрешение | одиночный цикл 0,001° до 10 кГц, со снижением до 1°>10 МГц разрешение улучшается статистикой |
|
| Диапазон частот | до 160 МГц | |
| Дополнительные параметры | Частота (A), Va/Vb (в дБ) | |
| Суммирование A, B | Режим | Суммирование A, суммирование B, Суммирование A+B, суммирование A-B, суммирование A/B |
| Диапазон | 1... 1010 отчетов | |
| Диапазон частот | до 160 МГц | |
| Управление пуском | ручное, управление пуском | |
| Управление остановом | ручное, управление остановом, временное | |
| Дополнительные параметры | Другие функции суммирования | |
| Vmax, Vmin. Vp-p A,B | Диапазон | -50 В...+50 В, -5 В...+5 В |
| Частотный диапазон | DC, 1 Гц...300 МГц | |
| Режим | Vmax, Vmin, Vp-p | |
| Разрешение | 1 мВ | |
| Неопределенность (диапазон 5 В), типичное DC, 1 Гц...1 кГц
1 кГц...20 МГц
20... 100 МГц
100...300 МГц
|
1% + 15 мВ 3% + 15 мВ 10% + 15 мВ 30% + 15 мВ |
|
| Дополнительные параметры | Vmax, Vmin, Vp-p | |
| Временные метки | необработанные данные о временных метках вместе с количеством импульсов на входе А,В доступны только через шину GPIB или USB | |
| Максимальная частота | 160 МГц | |
| Разрешение временной метки | 50 пс | |
| Входы A и B | Диапазон частот | DC: 0...300 МГц AC: 10 Гц...300 МГц |
| Импеданс | 1 МОм/20 пФ или 50 Ом (КСВН<2:1) | |
| Запуск | положительный или отрицательный фронт | |
| Максимальная рассинхронизация канала | 500 пс | |
| Чувствительность | 15 мВ (DC...200 МГц) 25 мВ (200...300 МГц) |
|
| Ослабление | х1, х10 | |
| Динамический диапазон | 30 мВп-п...10 Вп-п в диапазоне ±5 В | |
| Уровень срабатывания (показания на дисплее) | Разрешение: 1 мВ Неопределенность (х1): ±(15 мВ+1% уровня срабатывания) В автоматическом режиме уровень срабатывания устанавливается равным 50% входного сигнала (10% и 90% для периода переднего/заднего фронта) |
|
| Автоматический режим гистерезиса | Время: минимальный период гистерезиса (коррекция на гистерезис) Частота: 1/3 амплитуды входного сигнала |
|
| Аналоговый ФНЧ | Номинал 100 кГц, RC-типа | |
| Цифровой ФНЧ | Частота среза 1 Гц ... 50 МГц | |
| Максимальное неразрушающее напряжение | 1 МОм: 350 В (DC+ACpk) до 440 Гц с уменьшением до 12 Вскз при 1 МГц 50 Ом: 12 Вскз |
|
| Тип разъема | BNC | |
Входы и выходы на задней панели |
Вход опорного сигнала | Синусоида 1, 5 или 10 МГц, 0,1-5 Вскз, импеданс≥1 кОм |
| Выход опорного сигнала | Синусоида 10 МГц, >1 Вскз на 50 Ом | |
| Импульсный выходной сигнал | программируется с помощью передних портов GPIB/USB Режим: Pulse Out, Gate Open, Alarm Out Период: 20 нс...2 с, с шагом 10 нс Ширина импульса: 10 нс...2 с, с шагом 10 нс Выход: уровни TTL на нагрузку 50 Ом, передний фронт - 2нс |
|
| Вход блокировки (блокировка/разблокировка) всех функций измерений | Импеданс: примерно 1 кОм Диапазон частот: 0...80 МГц |
|
| Дополнительные функции | ||
Задержка срабатывания |
Диапазон задержки | 20 нс...2 с |
| Разрешение | 10 нс | |
| Внешнее управление пуском и остановом | Режим | Пуск, Останов, Управление пуском и остановом |
| Входные каналы | A, B или E (на задней панели) | |
| Макс.частота следования управляющего сигнала | Канал A, B: 160 МГц Канал E: 80 МГц |
|
| Статистика | Функции | Максимум, минимум, среднее значение, девиация Алана, стандартное отклонение, ΔMAX-MIN |
| Дисплей | Цифровой, гистограммы, графики трендов | |
| Размер выборки | 2 ... 2x109 выборок | |
| Шаг измерений | Временной диапазон шага: 4 мкс ... 500 с | |
| Математика | Функции | К*X+L)/М и (К/X+L)/M. X - текущее показание, К, L и М - константы, вводятся с помощью клавиатуры или устанавливаются как фиксированные опорные значения (Xо) |
| Другие функции | Время измерения | 20 нс – 1000 с для частоты, выброса и среднего значения.Одиночный цикл для других функций измерения |
| Опорная временная база | Внутренняя, внешняя, автоматическая | |
| Удержание показаний | Фиксирует результат измерения, пока не запущено новое измерение | |
| Аварийный сигнал по предельному значению | Графическая индикация на передней панели и/или SRQ по шине GPIB Нижний предел, верхний предел |
|
| Дисплей | Цифровой + Графический с подсветкой. 14 разрядов в цифровом режиме. Разрешение: 320 х 97 пикселей |
|
| Сохраненные настройки прибора | Можно сохранить или вызвать из внутренней энергонезависимой памяти 20 настроек прибора; 10 из них могут быть защищены пользователем | |
| Интерфейс GPIB | Совместимость | Совместимость с IEEE 488.2-1987, SCPI 1999 53131A |
| Максимальная скорость измерения(по шине GPIB) | 15 K/5 K показаний/с (режим пересылки блоков) 4 К показаний/с (только в режиме передачи) 650/500 показаний/с (индивидуальное срабатывание) |
|
| Максимальная скорость измерения(во внутр. память) | 250 К показаний/с | |
| Размер внутренней памяти | 3,75 М значений | |
| Интерфейс USB | Версия | 2.0 полноскоростной (11 Мб/с) |
| Общие характеристики | Напряжение питания | 90...265 В, 45...440 Гц |
| Потребляемая мощность | < > | |
| Рабочая температура | 0 °С ... 50 °С | |
| Влажность | 5...95% (10...30 °С) 5...75% (30...40 °С) 5...45% (40...50 °С) |
|
| Габаритные размеры (В х Ш х Г) | 90х210х395 мм | |
| Масса | 2,7 кг (нетто) 3,5 кг (брутто) |
|
Частотомер
Кабель питания
Краткое руководство по эксплуатации
Диск CD: Руководство пользователя, руководство программиста, пробная версия ПО TimeView
Диск CD: базовая версия ПО LabVIEW SignalExpress
