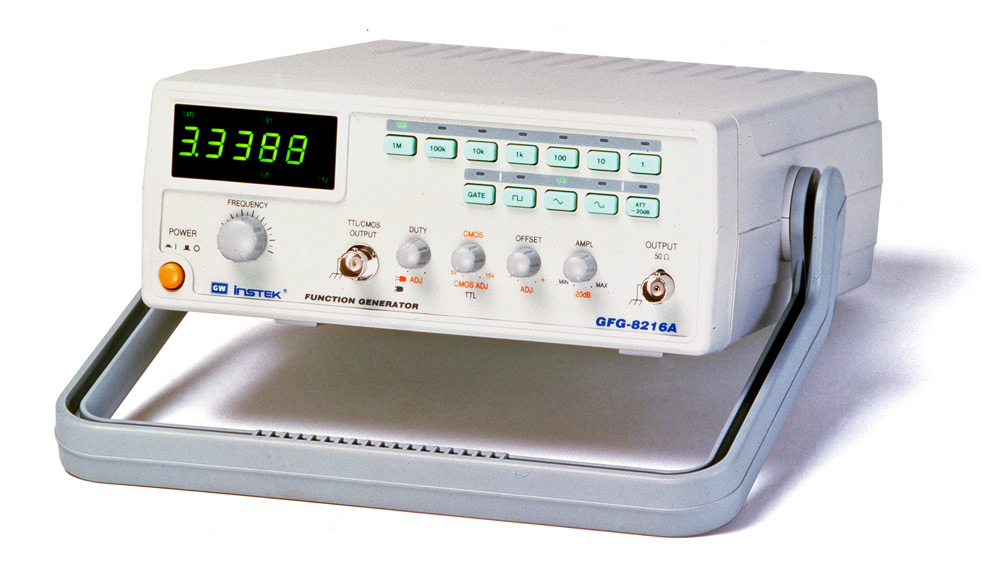

Генератор сигналов специальной формы GFG-8216A
|
|
-
Генератор сигналов специальной формы GFG-8216A
/images/all/3/13420/big/img_5.jpg
jijijij
|
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.
Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.
Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.
Краткие характеристики GFG-8216A:
-
Частотный диапазон 0,3 Гц ... 3 МГц
-
Форма сигнала: синус, треугольник, прямоугольник
-
Регулировка асимметрии формы сигнала
-
Добавление постоянного смещения
-
2-ступенчатый аттенюатор (-20 дБ x 2) с плавной регулировкой
-
Функция внешнего управления частотой
-
Регулируемый ТТЛ/КМОП-выход
-
Цифровой дисплей
-
Встроенный 6-разрядный частотомер для измерение внутр./внешн. частоты с разрешением 10 мкГц
Технические характеристики GFG-8216A:
|
ХАРАКТЕРИСТИКИ
|
ПАРАМЕТРЫ
|
ЗНАЧЕНИЯ
|
|
ОСНОВНЫЕ ВЫХОДНЫЕ ПАРАМЕТРЫ
|
Частотный диапазон
|
0,3 Гц … 3 МГц (7 диапазонов)
|
|
Погрешность установки
|
±(5% + 1 Гц)
|
|
Амплитуда
|
> 10 В (на 50 Ом)
|
|
Выходное сопротивление
|
50 Ом
|
|
Аттенюатор
|
2х(минус 20 дБ ± 1 дБ) с плавной регулировкой
|
|
Постоянное смещение
|
±5 В (на 50 Ом)
|
|
Асимметрия формы
|
0,2…0,8 (1 МГц) - плавно регулируется
|
|
Дисплей
|
6-разрядный, СД-индикаторы
|
|
СИНУСОИДАЛЬНЫЙ СИГНАЛ
|
Коэффициент гармоник
|
£ 1,2% при максимальной амплитуде (0,3 Гц…200 кГц), £ 35 дБ (200 кГц...3 МГц)
|
|
Неравномерность
|
£ 0,3 дБ, (0,3 Гц … 300 кГц), £ 0,5 дБ, (300 кГц…3 МГц)
|
|
ПРЯМОУГОЛЬНЫЙ СИГНАЛ
|
Асимметрия импульсов
|
±2% (0,3 Гц…100 кГц)
|
|
Время нарастания/спада
|
£ 100 нс (макс. уровень,50 Ом)
|
|
КМОП-ВЫХОД
|
Выходной уровень
|
От (4 ±1)В до (14,5 ±0,5)В с плавной регулировкой
|
|
Время нарастания / спада
|
£ 120 нс
|
|
ТТЛ-ВЫХОД
|
Выходной уровень
|
³ 3 В
|
|
Коэффициент нагрузки
|
20 ТТЛ-элементов
|
|
Время нарастания/спада
|
£ 25 нс
|
|
ВНЕШНЕЕ УПРАВЛЕНИЕ ЧАСТОТОЙ
|
Входное напряжение
|
0…(10 ±1)В
|
|
Входное сопротивление
|
10 кОм
|
|
ЧАСТОТОМЕР
|
Частотный диапазон
|
0,3 Гц…3 МГц (внутренняя) / 5 Гц…150 МГц (внешняя) (±10-5)
|
|
Разрешение
|
10 нГц для предела 1 Гц; 0,1 Гц для предела 100 МГц
|
|
Стабильность опорн. ген-ра
|
±10-5(23°С ± 5°С) после 30 мин. работы
|
|
Входной импеданс
|
1 МОм / 150 пФ
|
|
Чувствительность
|
£ 35 мВ (5 Гц…100 МГц), £ 45 мВ (100 МГц…150 МГц)
|
|
ОБЩИЕ ДАННЫЕ
|
Напряжение питания
|
115 В / 230 В±15%, 50 / 60 Гц
|
|
Габаритные размеры
|
251 x 91 x 291 мм
|
|
Масса
|
Приблизительно 2 кг
|
