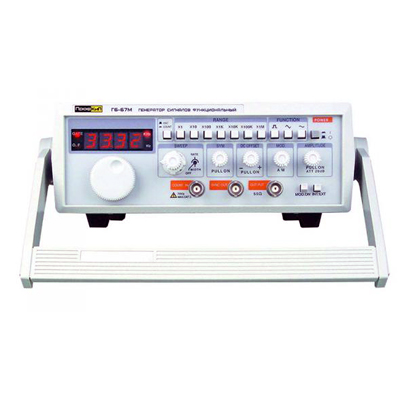

Генератор сигналов специальной формы Г6-67М - это функциональный свип-генератор - наиболее универсальный источник сигнала, который можно использовать как функциональный генератор, импульсный генератор или генератор качающейся частоты.
В виду этого генератор имеет большое количество применений и в аналоговой, и в цифровой электронике при разработке, производстве, обслуживании и в образовательных целях.
Прибор имеет генератор управляемый напряжением (VCG) который может производить синусоидальный сигнал, треугольный сигнал или меандр в диапазоне частот от 0.03 Гц до 3 MГц.
Генератор сигналов специальной формы ПРОФКИП Г6-67М имеет функцию плавно регулируемого постоянного смещения, которая позволяет подавать сигнал непосредственно в схемы даже при наличии постоянного уровня.
Наличие у генератора сигналов специальной формы ПРОФКИП Г6-67М функции изменения симметрии сигнала, позволяет получить на выходе прибора прямоугольный импульсный сигнал, пилообразный сигнал или искаженный синусоидальный сигнал с изменяемой относительной длительностью импульса или параметрами формы сигнала. Это позволяет охватить полностью весь звуковой диапазон от 20 Гц до 20 кГц.
Частота отклика любого активного или пассивного устройства может быть определена до частоты 3 MГц.
Отличительные особенности:
Технические характеристики генератора сигналов специальной формы Г6-67М:
|
Параметры |
Значения |
|
Частота |
0.03 Гц … 3 МГц (7 диапазонов) |
|
Изменение частоты |
в каждом диапазоне возможность регулировки частоты 100:1 |
|
Выходной сигнал |
синусоидальный, треугольный, меандр, прямоугольный, импульсный, пилообразный, искаженный синусоидальный, TTL |
|
Точность установки частоты |
1 Гц ± значение младшего разряда ± погрешность задающего генератора |
|
Стабильность частоты |
±0.1% в течении 20 минут |
|
Выход управления частотой напряжением (VCF) |
частота выходного сигнала может быть установлена подачей на входVCF постоянного напряжения 0 В … -10 В Частотная модуляция (максимальное входное напряжение): -13 В |
|
Регулировка симметрии |
1:1 … 4:1 при частоте до 1 МГц 1:1 … 2:1 при частоте до 2 МГц влияет на все формы выходного сигнала, включая TTL (SYNC OUT) позволяет получить: из меандра - прямоугольный импульсный сигнал, из треугольного – пилообразный, из синуса – искаженный синус |
|
Постоянное смещение |
плавно регулируемое > ±10 В (без нагрузки) > ±5 В (с нагрузкой 50 Ом) |
|
Прямоугольный сигнал |
|
|
Характеристики прямоугольного синала |
регулируемая амплитуда |
|
Длительность фронта /спада |
< 100 > |
|
Синусоидальный сигнал |
|
|
Отклонения от синусоиды |
< 2% > |
|
Нестабильность амплитуды |
< > |
|
Треугольный сигнал |
|
|
Нелинейность |
менее 1% при 100 кГц |
|
Свип-генератор |
|
|
Характеристика изменения частоты |
линейная |
|
Период |
регулируемый от 2 сек (частота 0.5 Гц) до 20 мс (частота 50 Гц) |
|
Диапазон изменения частоты |
регулируемый от 10:1 до 1000:1 |
|
Выходной сигнал |
|
|
Амплитуда |
1 В … 20 В (без нагрузки) 0.5 В … 5 В (с нагрузкой 50 Ом) |
|
Аттенюатор |
фиксированный 20 дБ ±1 дБ регулируемы до 20 дБ |
|
Импеданс |
50 Ом ±5% |
|
Частотомер |
|
|
Дисплей |
4-разрядный |
|
Диапазон измеряемой частоты |
10 Гц … 3 МГц |
|
Точность |
0.01% ±1 значение младшего разряда |
|
Чувствительность |
50 мВ |
|
Максимальное входное напряжение |
амплитуда 70 В |
|
Входное сопротивление |
1 МОМ |
|
Общие характеристики |
|
|
Питание |
100 В/120 В/220 В/230 В ± 10%, 50 Гц/60 Гц, 13 Вт |
| Рабочая температура | 0°С ... 50°С (точность приводится при 25°С ± 5°С) |
| Категория защиты по напряжению | || |
| Габариты | 220х85х300 мм |
| Вес | 2.5 кг |
