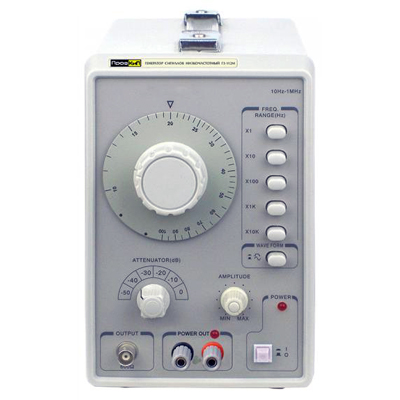

Генератор сигналов низкочастотный Г3-113М предназначен для исследования, настройки и испытаний систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной и измерительной технике, приборостроении.
Прибор обеспечивает формирование сигналов прямоугольной, треугольной, синусоидальной и т.д.
Прибор относится к серии бюджетных генераторов сигналов низкой частоты.
Отличительные особенности:
Технические характеристики низкочастотного генератора сигналов Г3-113М:
|
Параметры |
Значения |
|
Основной выход |
|
|
Диапазон частот |
0.2 Гц … 2 МГц |
|
Форма сигналов |
синус, меандр, треугольник, пилообразный, импульсный и т.д. |
|
Выходное сопротивление |
50 Ом ±10% |
|
Амплитуда выходного сигнала |
≥ 20 Впик-пик (с нагрузкой 1 МОм) ≥ 10 Впик-пик (с нагрузкой 50 Ом) |
|
Ослабление выходного сигнала |
0 дБ /20 дБ /40 дБ /60 дБ |
|
Сдвиг по постоянному току |
0 В … ±10 В (с нагрузкой 1МОм) 0 В … ±5 В (с нагрузкой 50 Ом) |
|
Симметрия |
10% … 90% |
|
Синусоидальный сигнал |
|
|
Коэффициент искажения |
20 Гц … 20 кГц ≤ 1% |
|
Частотный отклик |
2 Гц … 2 МГц ≤ ±1 дБ |
|
Прямоугольный сигнал |
|
|
Время нарастания и спада |
≤ 30 нс |
|
TTL выход |
|
|
Время нарастания и спада |
≤ 50 нс |
|
Нижний уровень |
≤ 0.4 В |
|
Верхний уровень |
≥ 3.5 В |
|
Импеданс |
100 Ом |
|
Вход управления частотой напряжением (VCF) |
|
|
Входное напряжение |
-5 В … 0 В |
|
Полное входное сопротивление |
10 кОм ±10% |
|
Выход 50 Гц |
|
|
2 Впик-пик, синхронизация сетью электропитания |
|
|
Общие характеристики |
|
|
Питание |
110 В ... 127 В ± 10 %, 220 В ... 240 В ± 10 %, 50 Гц ± 2 Гц/60 Гц ± 2 Гц |
| Габариты | 250х105х280 мм |
| Вес | 2.5 кг |
Комплект поставки:
|
