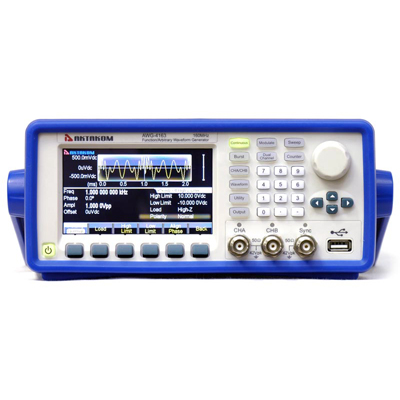

Основные выходные параметры

Максимальная выходная частота

160 МГц

Количество каналов

2

Форма сигнала

Синусоидальный, прямоугольный, треугольный, импульсный, белый шум, напряжение постоянного тока DC

150 типов специальной формы

Частотные характеристики

Диапазон

синусоидальный
сигнал

1 мкГц ~ 120 МГц

прямоугольный сигнал

1 мкГц ~ 60 МГц

импульсный сигнал

1 мкГц ~ 60 МГц

пилообразный и треугольный сигнал

1 мкГц ~ 5 МГц

Разрешение по частоте

1 мкГц, 12 разрядов

Точность установки (18°C ~ 28°C)

2 ppm

Синусоидальный сигнал

Коэффициент гармоник

<-60 >

<-55 >

<-50 >

<-45 >

Общие гармонические искажения

<0.1%

Прямоугольный сигнал

Время нарастания/спада

≤ 8 нс

Выброс

≤ 5 %

Коэф.заполнения

0,1% ~ 99,9% (мин. длительность 10 нс)

Треугольный сигнал

Симмметрия

0 ~ 100%

Импульсный сигнал

Длительность

10 нс ~ 99999 с

Время нарастания/спада

≥ 8 нс

Специальная форма

Максимальное количество точек участвующих в формировании сигнала

16 К точек

Вертикальное разрешение

14 бит

Максимальная частота дискретизации

500 Мвыб/сек

Амплитуда

Амплитуда (50 Ом)

1 мВп-п -10 Вп-п (≤40 МГц)

1 мВп-п - 5 Вп-п (40 МГц~80 МГц)

Амплитуда (выс. импеданс)

2 мВп-п -20 Вп-п (≤40 МГц)

2 мВп-п - 10 Вп-п (40 МГц~80 МГц)

Вертикальное разрешение

1 мВп-п или 3 бит

Точность

±(1 %+2 мВп-п)

Неравномерность АЧХ (синус, отн. 100 кГц, 1 Впп)

±0.2 дБ (<5 >

±0.3 дБ (5 МГц ~ 20 МГц)

±0.5 дБ (20 МГц ~ 120 МГц)

±1.0 дБ (≥ 120 МГц)

DC смещение

Диапазон (DC)

±5 В (50 Ом)

±10 В (высокий импеданс)

Погрешность

± (1%+2 мВ+0,5% ампл.)

Разрешение

0,1 мВdc ~ 2 мВdc

AM Модуляция

Несущая

синус, прямоугольный, пила, треугольный, специальной (кроме DC)

Источник

Внутренний/Внешний

Модулирующий сигнал

синус, прямоугольный, пила, белый шум, специальной (1 мГц ~ 100 кГц)

Коэффициент модуляции

0% ~ 120%

ЧМ Модуляция

Несущая

синус, прямоугольный, пила, специальной (кроме DC)

Источник

Внутренний/Внешний

Модулирующий сигнал

синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ~ 100 кГц)

ФМ Модуляция

Несущая

синус, прямоугольный, пила, специальной (кроме DC)

Источник

Внутренний/Внешний

Модулирующий сигнал

синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ~ 100 кГц)

Девиация

0 ~ 360°

Частотная, фазовая и амплитудная манипуляция

Тип

FSK, 3FSK, 4FSK - частотная

PSK, QPSK - фазовая

ASK, OSK - амплитудная

Несущая

синус, прямоугольный, пила, специальной (кроме DC)

Источник

Внутренний/Внешний

Частота скачка

1 мкГц ~ максимальная частота (для FSK, 3FSK, 4FSK)

Диапазон

1 мГц ~ 1 МГц

SUM модуляция

Несущая

синус, прямоугольный, пила, специальной (кроме DC)

Источник

Внутренний/Внешний

Модулирующий сигнал

синус, прямоугольный, пила, треугольный, белый шум, специальной (1 мГц ~ 1 МГц)

Коэффициент модуляции

0% ~ 100%

ШИМ модуляция

Частота

1 мГц ~ 100 кГц

Несущая

импульсный

Источник

Внутренний/Внешний

Девиация

0% ~ 99%

Режим свипирования (качания)

Время свипирования

10 мс ~ 300 с

Закон

линейный/логарифмический

Направление

Вверх/Вниз

Время задержки, шага

0 ~ 300 с

Источник запуска

Ручной, внешний, внутренний

Режим пачек импульсов

Форма

синус, прямоугольный, пила, треугольный, импульсный, специальной (кроме DC)

Период

1 мкс ~ 500 с

Тип

Количество импульсов: 1 ~ 1 000 000

Начальная/Конечная фаза

0° ~ 360°

Источник запуска

Ручной, внешний, внутренний

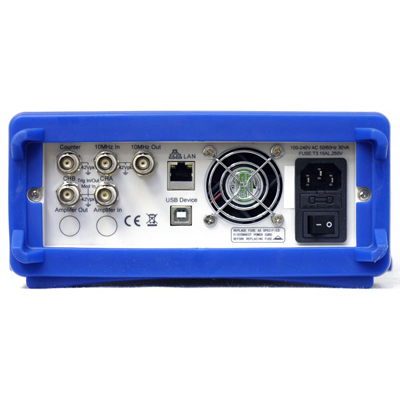

Вход запуска и модуляции

Уровень

TTL

Входной импеданс

> 10 К номинальный

Тип разъема

BNC

Выход синхроимпульса (Sync )

Уровень

TTL

Длительность

< >

Входной импеданс

50 Ом (типичное)

Тип разъема

BNC

Частотомер

Частотный диапазон

Один канал: 100 мГц ~ 350 МГц

Разрешение по частоте

7 разрядов/с

Длительность импульса и коэффициент заполнения

100 нс ~ 20 с

Измерение коэф.заполнения

1% ~ 99%

Общие данные

Тип дисплея

Жидкокристаллический, 4.3" TFT, 480 х 272

Питание

100~240 В АСскз?45~65 Гц

Интерфейс

USB устройство, USB host, LAN

Потребляемая мощность

не более 30 Вт

Рабочая температура

0°C...40°C

Габаритные размеры

322 х 256 х 102 мм

Вес

3 кг
