Артикул: АКИП-3408/3
|

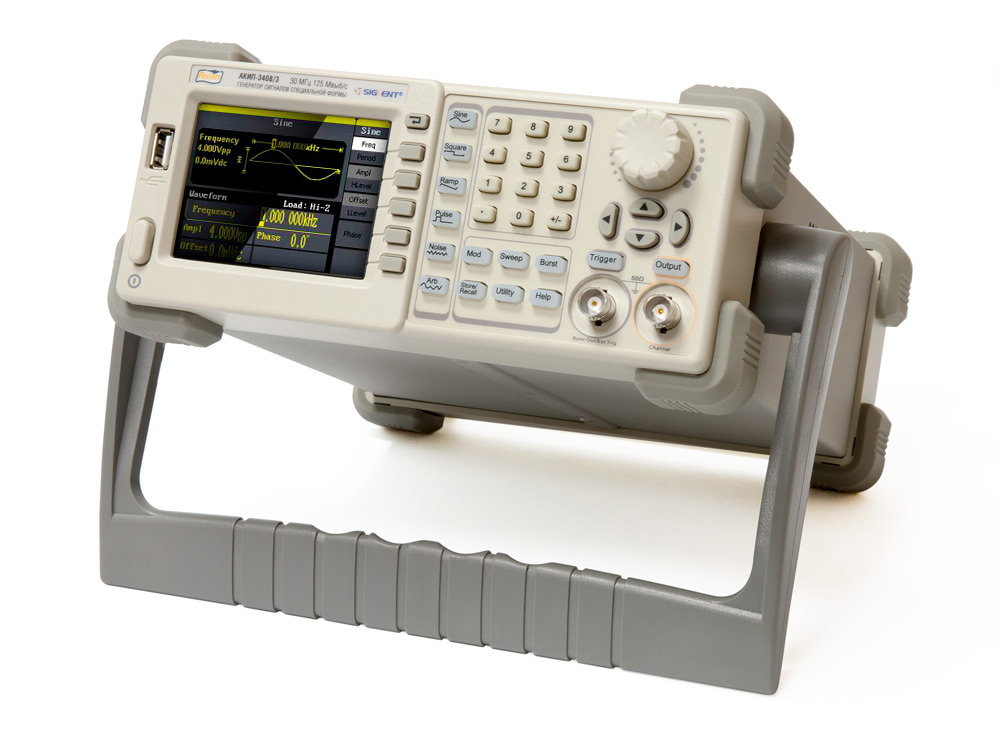

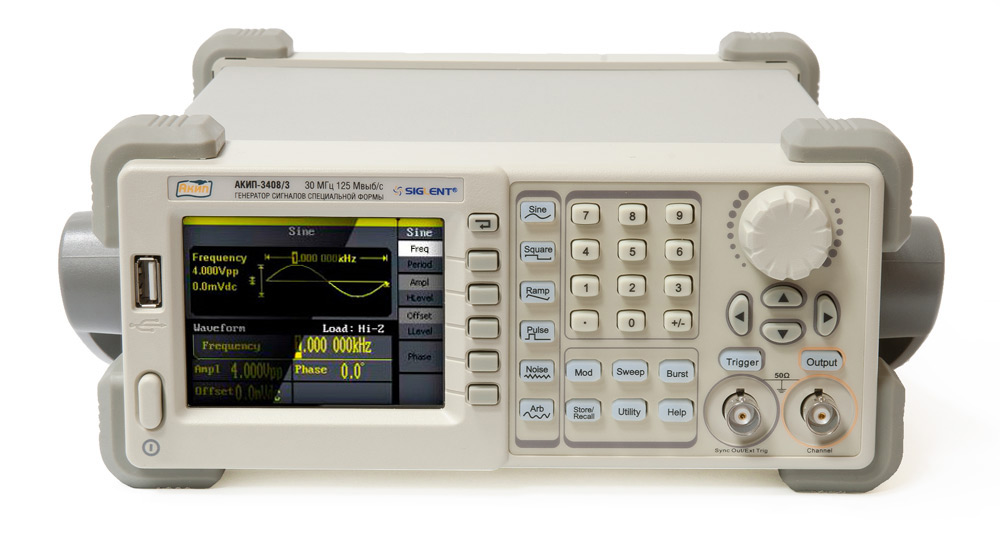

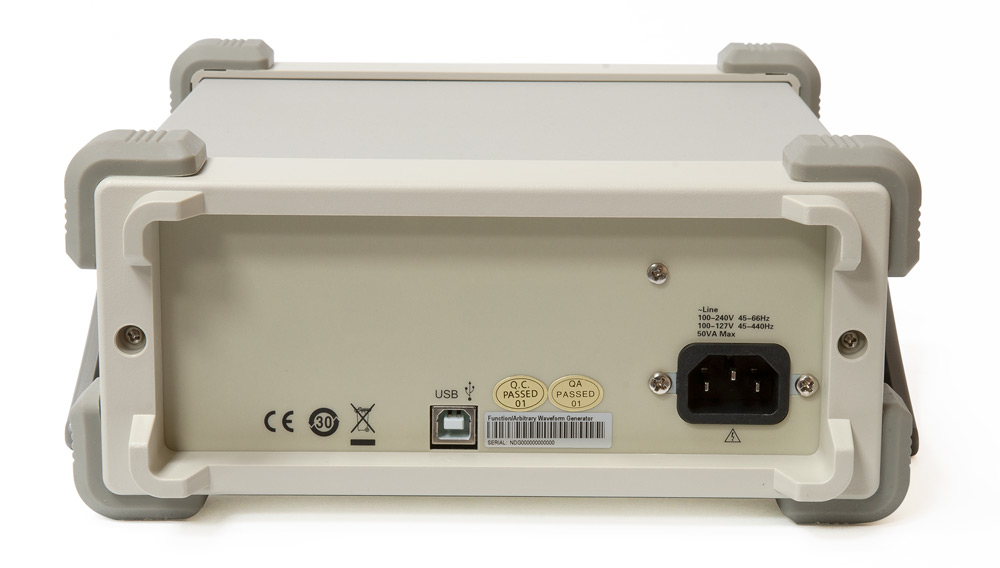

Особенности генератора сигналов специальной формы АКИП-3408/3
1 канал
Диапазон частот (синус): 1 мкГц – 30 МГц; для прямоугольного сигнала до 10 МГц
Разрешение по частоте 1 мкГц
Разрядность ЦАП 14 бит; частота дискретизации 125 МГц; память 16 кБ
Использование прямого цифрового синтеза (DDS)
Внутренний опорный генератор: ±1*10-4 (опция: ±2×10-7)
Стандартные формы сигнала (5 видов): синусоидальный, прямоугольный, треугольный/пила, импульс, белый шум
Режим формирования сигнала произвольной формы до 5 МГц (46 форм)
Виды модуляции: АМ, DSB-AM, ЧМ, ФМ, АМн, ЧМн, ШИМ
Режим: ГКЧ (свипирование), формирование пакета (Burst) 1 …50000 импульсов (при мин. длит. 1 мкс), период повтор. пакетов 1 мкс…500 с, нач. фаза 0º - 360º
Синхронизация (вход и выход)
Интерфейс USB (ДУ, программирование), опция USB-GPIB адаптер
ПО для формирования сигналов СПФ (EasyWave)
Цветной графический дисплей (диаг. 8,9 см, 320х240)
Опция 100: термостатированный опорный генератор (стабильность: ±2×10-7)
Технические характеристики генератора сигналов специальной формы АКИП-3408/3
|
Параметр |
Значение |
|
ВЫХОДНЫЕ ПАРАМЕТРЫ (КАН1/ КАН2) |
|
|
Частотный диапазон (для синуса) |
1 мкГц – 30 МГц |
|
Разрешение |
1 мкГц |
|
Погрешность установки частоты |
±1*10-4 (опция: ±2×10-7) |
|
Выходной уровень (50 Ом) |
2 мВ - 10 Впик-пик (≤ 10 МГц) 2 мВ - 5 Впик-пик ( 10 МГц)> |
|
Выходное сопротивление |
50 Ом |
|
СИНУСОИДА |
|
|
Погрешность установки уровня на 1 кГц |
± (0,01×А + 2 мВ), при А<1 > ± (0,01×А + 10 мВ), при А≥1 В где А - установленное значение амплитуды (размах), мВ |
|
Фазовый шум |
-108 дБн/Гц при отстройке 10 кГц |
|
КНИ (коэфф. нелин. искажений) |
< > |
|
Коэффициент гармоник |
< > <-55 > < > |
|
ПОСТОЯННОЕ СМЕЩЕНИЕ |
|
|
Диапазон |
±4,999 В |
|
Погрешность установки |
±(0,01×С + 5 мВ) при С<1 > ±(0,05×С + 5 мВ) при С≥1 В где С – величина смещения, мВ |
|
ПРЯМОУГОЛЬНИК |
|
|
Частотный диапазон |
1 мкГц – 10 МГц |
|
Время нарастания/спада |
< > |
|
Выброс |
< > |
|
Перестраиваемая скважность |
20 – 80 % |
|
Погрешность установки скважности |
±1 % + 20 нс (для скважности 50 %) |
|
Джиттер |
500 пс + 0,001% от периода |
|
ПИЛА, ТРЕУГОЛЬНИК |
|
|
Диапазон частот |
1 мкГц – 300 кГц |
|
Нелинейность |
<0,1% |
|
Симметрия |
0 – 100,0% |
|
ИМПУЛЬС |
|
|
Диапазон частот |
500 мкГц – 5 МГц |
|
Длительность импульса |
От 48 нс (разрешение 1 нс) |
|
Время нарастания/спада |
20 нс – 1600 с |
|
Диапазон изменения скважности |
0,1% - 99,9% |
|
Выброс |
< > |
|
Джиттер |
500 пс + 0,001% от периода |
|
БЕЛЫЙ ШУМ |
|
|
Полоса частот (белый шум) |
30 МГц (- 3 дБ) |
|
ПРОИЗВОЛЬНАЯ ФОРМА (СПФ) |
|
|
Диапазон частот |
1 мкГц – 5 МГц |
|
Длина памяти |
16 тысяч точек |
|
Разрешение ЦАП |
14 бит |
|
Частота дискретизации |
125 МГц |
|
Мин. время нарастания/спада |
8 нс |
|
Джиттер |
8 нс |
|
Память |
10 форм сигналов (энергонезависимая) |
|
ПАКЕТНЫЙ РЕЖИМ |
|
|
Формы сигналов |
Синус, прямоугольник, пила, СПФ, импульс |
|
Виды запуска |
По счету (1 … 50000 имп. – при мин. длит. 1 мкс), непрерывный, по строб-импульсу) |
|
Нач./конеч. фаза |
0° - +360° |
|
Период повторения |
1 мкс – 500 с |
|
Источник строб-импульса |
Внешний |
|
Источник синхронизации |
Внешний, внутренний, ручной |
|
АМ, ЧМ |
|
|
Формы несущей |
Синус, прямоугольник, пила, СПФ |
|
Модулирующее колебание (внутреннее) |
Синус, прямоугольник, пила, шум, СПФ (2 мГц - 20 кГц) |
|
Коэффициент АМ |
0 - 120 % (АМ) |
|
Девиация частоты |
0 – 0,5*полоса пропускания, разрешение 1 мГц |
|
ФМ |
|
|
Формы несущей |
Синус, прямоугольник, пила, СПФ |
|
Модулирующее колебание (внутреннее) |
Синус, прямоугольник, пила, шум, СПФ (2 мГц - 20 кГц) |
|
Диапазон установки девиации фазы |
0º - 360,0º, разрешение 0,1º |
|
ЧМН, АМН |
|
|
Формы несущей |
Синус, прямоугольник, пила, СПФ |
|
Модулирующее колебание (внутреннее) |
Прямоугольник (скважность 50 %, 2 мГц – 50 кГц) |
|
ШИМ |
|
|
Диапазон частот |
500 мкГц – 20 кГц |
|
Модулирующее колебание (внутреннее) |
Синус, прямоугольник, пила, СПФ |
|
ГКЧ |
|
|
Формы несущей |
Синус, прямоугольник, пила, СПФ |
|
Время качания |
1 мс - 500 с |
|
Закон качания |
Линейный или логарифмический |
|
Тип качания |
Возрастание или убывание |
|
Источник синхронизации |
Внешний, внутренний, ручной |
|
ПАРАМЕТРЫ ДОПОЛНИТЕЛЬНЫХ ВХОДОВ/ВЫХОДОВ |
|
|
Вход внешней синхронизации |
Входной уровень: TTL; длительность импульса: > 100 нс; входное сопротивление: > 5 кОм |
|
Выход SYNC |
Входной уровень: TTL; длительность импульса: > 50 нс; выходное сопротивление: 50 Ом; максимальная частота: 2 МГц |
|
ОБЩИЕ ДАННЫЕ |
|
|
ЖК-дисплей |
Цветной графический, диагональ 8,9 см, разрешение: 320х240 |
|
Напряжение питания |
220 В (± 15 %), 50 / 60 Гц |
|
Габаритные размеры |
105 × 229 × 281 мм |
|
Масса |
2,6 кг |
Комплект поставки АКИП-3408/3
|
№ |
Наименование |
Количество |
|
1. |
Генератор сигналов специальной формы АКИП-3408/3 |
1 |
|
2. |
Сетевой шнур |
1 |
|
3. |
Руководство по эксплуатации |
1 |
|
4. |
USB кабель |
1 |
|
