Формы сигнала: синусоидальный, прямоугольный, треугольник, пила, импульс, шум + 65 встроенных форм СПФ
Режимы модуляции AM/ ЧМ, ИM, ЧМн, SUM, ШИМ, АМн, ФМн и ГКЧ, а также формирование пакетов радиоимпульсов (Burst) – кроме MFG-72110/-72120
Режим формирования сигнала произвольной формы (ARB)
Возможность редактирования СПФ без подключения к ПК (отображение формы, точка, линия, добавить, копировать, удалить, сохранить, загрузить)
Встроенный частотомер: 5 Гц…150 МГц - кроме MFG-72110/-72120
Усиленная изоляция между выходами с поддержкой режима объединения с ИП пост. тока (каскадное подключение) для увеличения амплитуды Uвых (AC-DC) до +42 В или -42 В
Большой цветной графический ЖК-дисплей 11 см (480 х 272)
Интерфейсы USB (host/ device)
Вход синхронизации и внешней модуляции/выход ТТЛ
Возможность сохранения и загрузки данных с USB-flash
Программное обеспечение AWES для формирования сигналов произвольной формы

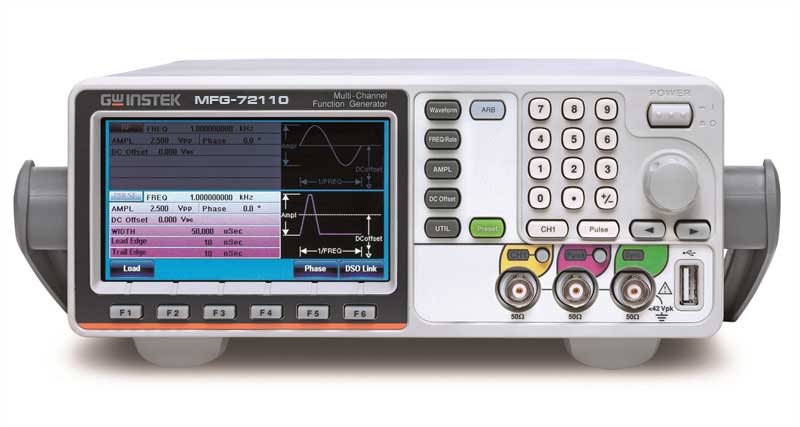

Технические характеристики 2-канального генератора сигналов специальной и произвольной формы MFG-72110:
Параметр
Значение
1 канал (ФГ+СПФ)
Амплитуда
10 Впик на нагрузке 50 Ом (разрешение 1 мВ)
Диапазон частот
1 мкГц…10 МГц (синус)
Погрешность установки частоты
±(1*10-6)
Режим постоянного смещения
± 5 Впик
2-канал (Генератор импульсов)
Диапазон частот
1 мкГц - 25 МГц
Амплитуда
1 мВ…2,5 Впик (на 50 Ом), постоянное смещение до ±1 В пик
Длительность импульса
20 нс- 999,9 кс, время нарастания / спада 10 нс - 20 с с разрешением 1 нс
Регулируемая скважность
0,01-99,99 %
Постоянный ток для увеличения амплитуды Uвых (AC-DC)
до +42 В или -42 В
Внутренняя память (запись/вызов)
10 ячеек форм сигналов (16 К), 10 профилей настроек
Дисплей
Цветной графический ЖКИ (диагональ 11 см, разрешение 480 х 272 точек)
Интерфейсы
USB (Host/ Device)
Габариты
266 × 107 × 293 мм
Масса
2,5 кг
Приведённые данные, а также фотографии и прочие материалы являются обобщёнными для следующего ряда моделей: MFG-72110, MFG-72120, MFG-72120MA, MFG-72130M, MFG-72160MF, MFG-72160MR
