Тип оборудования: Устройство прокола кабеля пиротехническое
Производитель: Квазар
Модель: УПКП-130 (220 КВ)
Гарантия: 1 год
Описание устройства УПКП-130 (220 КВ):
Использование в энергетической промышленности высоковольтных кабелей большого диаметра (50-130 мм) породило необходимость в их обслуживании и ремонте. И соответственно, возникла потребность в устройстве, которое с абсолютной точностью определяло бы отсутствие напряжение на электрическом кабеле, находящемся под напряжением до 220 кВ. Проведение подобных подготовительных работ призвано исключить возможность поражения рабочего персонала электрическим током и возникновение аварий на линиях электропередач. Устройство прокола кабеля пиротехническое УПКП-130 как раз используется для индикации отсутствия напряжения на обследуемом кабеле перед началом проведения ремонтных работ. Отсутствие напряжения определяется путем прокола кабеля по диаметру и замыкания жилы на землю. Причем, конструкция устройства УПКП позволяет осуществлять пробой любого кабеля, независимо от его пространственного положения (коллектор, туннель, траншея, кабельный канал, подвальное помещение и т.п.). Доступ к электрическому кабелю может быть минимальным, главное чтобы расстояние между самими кабельными линиями было не менее 30 мм, а расстояние между их осями - не менее 300 мм.
Принцип действия устройства УПКП-130 заключается в использовании энергии пороховых газов. Источником такой энергии
выступают широко распространенные монтажные патроны МПУ-3. Сам выстрел производится при помощи дистанционного радиоуправляемого устройства (или, пульта), которое оснащено приспособлением для срабатывания самого УПКП.
После выстрела необходимо извлечь пробойник из кабеля для его последующего использования. Для этой цели в состав УПКП-130 входит экстрактор. Его конструкция настолько проста и надежна, что позволяет быстро и с минимальными усилиями извлечь пробойник.

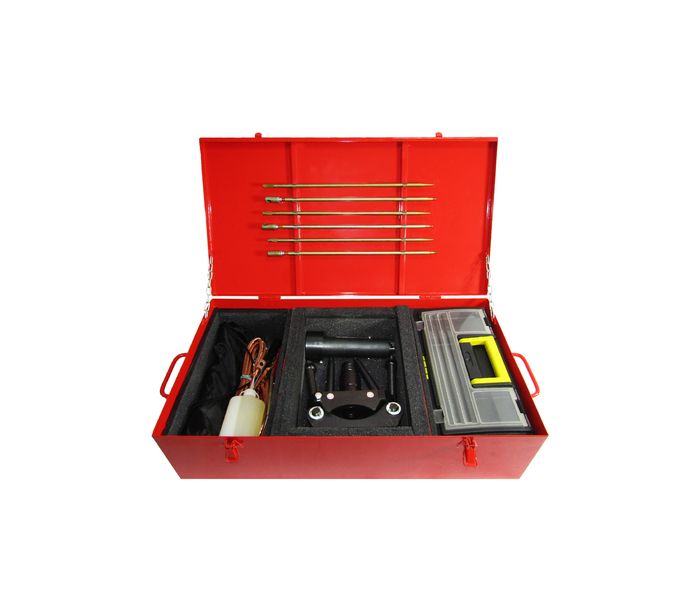

Устройство УПКП-130 обладает меньшими, по сравнению с аналогами, массой и габаритными размерами, а также повышенным уровнем безопасности и эргономики. УПКП-130 поставляется в небольшом металлическом ящике, удобным при транспортировке и проведении ремонтных работ в полевых условиях.
Возможна одновременная работа нескольких УПКП в непосредственной близости, так как каждое устройство работает на своей частоте диапазона и имеет уникальный идентификационный номер.
ТУ 3410-040-12719185-2013
Технические характеристики УПКП:
| Наружный диаметр кабеля, мм: | |
| минимальный | 50 |
| максимальный | 130 |
| Габариты футляра, мм | 650х355х180 |
| Масса, кг | 28 |
| Рабочий диапазон температур, °С | от -25 до +45 при относительной влажности до 98% |
Технические характеристики силовой части устройства:
| Габариты, мм | 75х200х500 |
| Масса устройства (хомут, плита, ствол, спусковой механизм), кг | 6,6 |
| Масса заземления (кабели, штыри), кг | 3,2 |
| Масса электронной части (ПУ, БИ, датчик) | 0,6 |
| Масса экстрактора | 2 |
| Масса ящика с ЗИП, упаковкой, треногой | 15 |
| ИТОГО масса | 27,4 |

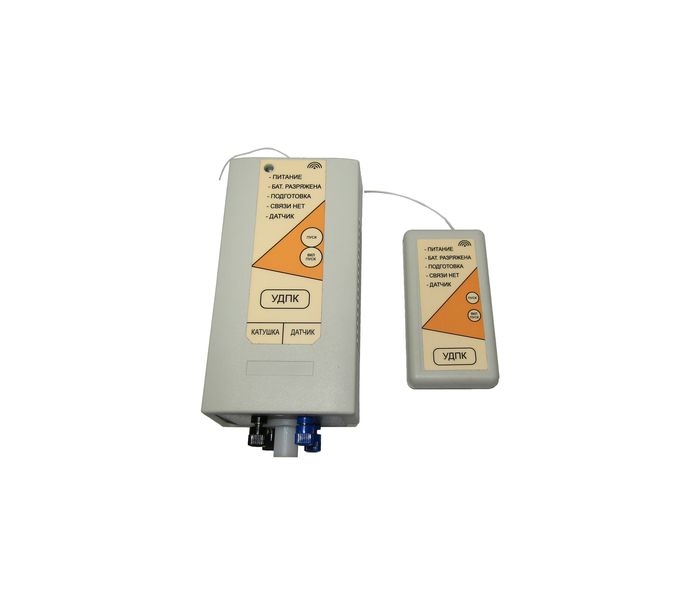

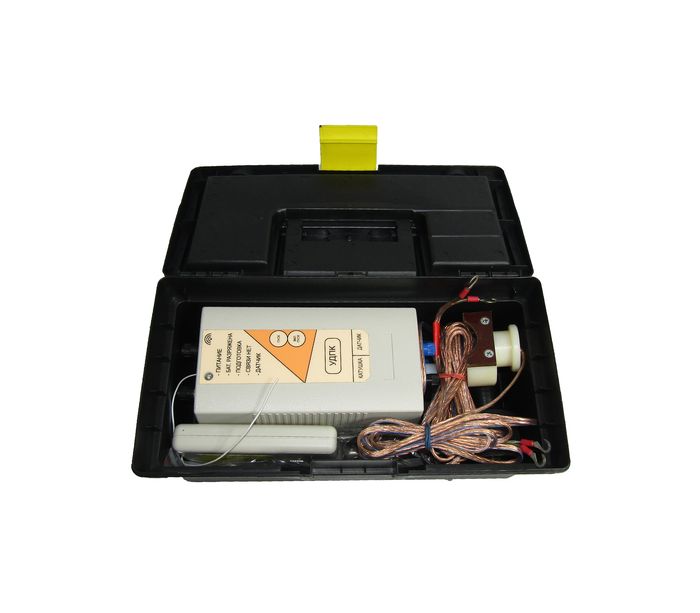

Технические характеристики уcтройства дистанционного управления проколом кабеля УДУПК:
| Состав УДУПК | пульт управления (ПУ), блок индикации (БИ) |
| Дальность устойчивой двухсторонней радиосвязи между ПУ и БИ в условиях прямой видимости, м, не менее | 150 |
| Конструктивное исполнение | IP65 (IEC529) |
| Диапазон частот устойчивой радиосвязи: | |
| при мощности передатчиков не выше, мВт | 7 |
| с использованием частотной модуляции, МГц | 433 |
Технические характеристики пульта управления:
| Индикация режимов работы, контроля состояния элемента питания и функции автоматического выключения при длительном бездействии | световая, звуковая |
| Питание | щелочной гальванический элемент типа «Крона» (6F22) |
| Непрерывное время работы от одного элемента | не менее 10 часов |
| Габаритные размеры, мм | 140х70х25 |
| Масса с элементом питания, не более, кг | 0,2 |
Технические характеристики блока индикации:
| Состав блока индикации | прибор, датчик |
| Индикация режимов работы, контроля состояния элемента питания и функции автоматического выключения при длительном бездействии | световая, звуковая |
| Индикация окончания пробоя кабеля | на двух гранях корпуса прибора установлены импульсные сверхъяркие (3кд) светодиодные маячки для индикации окончания пробоя кабеля. Угол обзора каждого маячка 120°. |
| Рабочие положения: | |
| лежачее положение | блок устанавливается на ножки дна корпуса |
| вертикальное положение | блок устанавливается на треногу с торца корпуса |
| Питание | от трех «пальчиковых» гальванических элемента (АА) |
| Непрерывное время работы от одного комплекта элементов | не менее 20 часов (в режиме связи) |
| Габаритные размеры, мм | 200х80х80 |
| Масса с элементами питания , кг, не более | 0,5 |
| Длина соединительного провода для подключения датчика к прибору БИ, м | 2 |
| Габаритные размеры выключателя, мм | 70х50х20 |
| Масса, кг, не более | 0,05 |
Технические характеристики экстрактора:
| Габариты (со снятыми рукоятками воротка), мм | 75х75х250 |
| Масса устройства, кг, не более | 2,5 |
| Величина хода, мм, не менее | 90 |

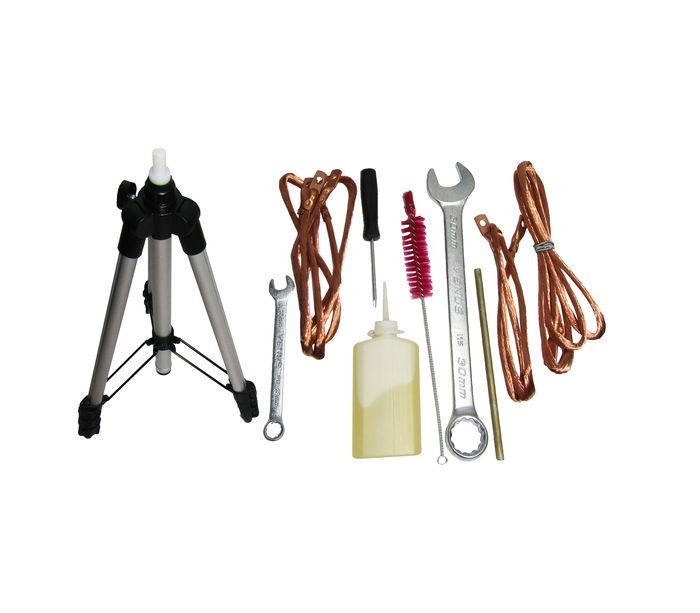

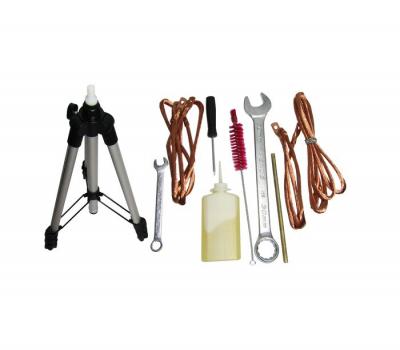

Полная комплектация устройства УПКП-130:
Сравнительная таблица технических характеристик устройств прокола кабеля:
| Наименование | УМПК | УДПК | УДПК-70 | УДПК-90 | УПКП-130 | УПКП-200 |
| Минимальный наружный диаметр кабеля, мм | 25 | 25 | 50 | 50 | 50 | 50 |
| Максимальный наружный диаметр кабеля, мм | 65 | 65 | 70 | 90 | 130 | 200 |
| Напряжение, кВ | 0,4-10 | 0,4-35 | 0,4-220 | 0,4-220 | 0,4-220 | 0,4-220 |
| Мощность, Дж | 500 | 700-800 | 700-800; 2720 |
2720 | 2720 | 2720 |
| Тип управления | ДУ ручное |
ДУ ручное |
ДУ электронное и ручное |
ДУ электронное | ДУ электронное | ДУ электронное |
| Принцип дистанционного управления | диэлектрический шнур с ручкой | диэлектрический шнур с ручкой | радиоуправление, шнур с ручкой | радио-управление | радио-управление | радио-управление |
| Количество гарантированных проколов | 1000 | 500 | 500 | 500 | 500 | 500 |
| Источник энергии | пружины | монтажные патроны Д4 (красный), Д5 (черный) | монтажные патроны Д4 (красный), МПУ-3 (желтый) | монтажные патроны МПУ-3 (желтый) | монтажные патроны МПУ-3 (желтый) | монтажные патроны МПУ-3 (желтый) |
| Габариты устройства, мм | 760х254х230 | 70х138х383 | 70х140х315 | 75х200х500 | 75х200х500 | 75х250х600 |
| Габариты футляра, мм | в заряженном состоянии - 760х254х230; в разряженном состоянии - 563?254?230 |
410х150х100 | 650х355х180 | 650х355х180 | 650х355х180 | 650х355х180 |
| Масса, кг | 12 | 8 | 25 | 25 | 27,4 | 28,8 |
|
