Артикул: 01930
|
Тип оборудования: Устройство прокола кабеля пиротехническое
Производитель: Квазар
Модель: УПКП-200 (220 кВ)
Гарантия: 1 год
Описание устройства УПКП-200 (220 кВ):
ТУ 3410-040-12719185-2013
Устройство прокола кабеля пиротехническое УПКП-200 предназначено для индикации отсутствия напряжения на ремонтируемом электрическом кабеле до 220 кВ перед его разрезкой, путем прокола кабеля по диаметру и замыкания жилы на землю, с целью предотвращения возможности поражения персонала электрическим током.
Устройство позволяет производить прокол кабелей, находящихся в любом пространственном положении, проложенных в любых условиях (в коллекторах, траншеях, кабельных каналах, подвальных помещениях и т.п.), при минимальном доступе, когда зазор между кабелями не менее 30 мм и расстояние между осями не менее 300 мм.
Технические данные УПКП-200:
| Наружный диаметр кабеля, мм: | |
| минимальный | 50 |
| максимальный | 200 |
| Габариты футляра, мм | 650х355х180 |
| Рабочий диапазон температур, °С | от -25 до +45 при относительной влажности 98% |
Технические характеристики силовой части устройства:
| Габариты, мм | 75х250х600 |

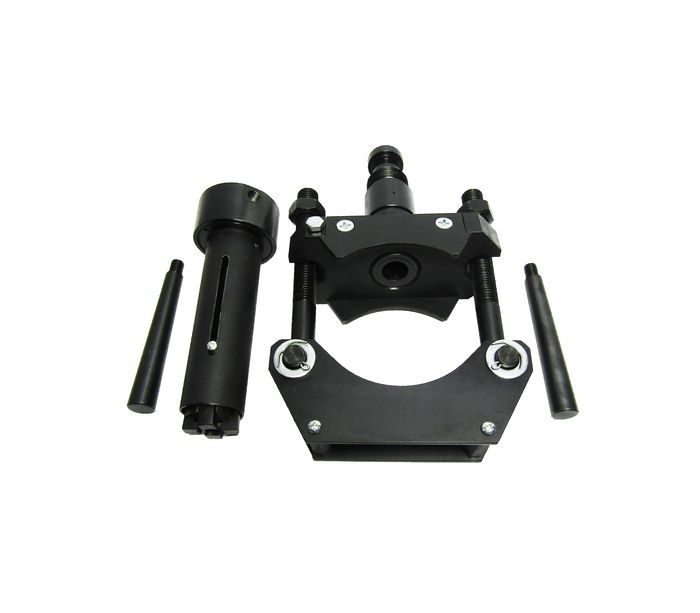

| Масса устройства (хомут, плита, ствол, спусковой механизм), кг | 8,0 |
| Масса заземления (кабели, штыри), кг | 3,2 |
| Масса электронной части (ПУ, БИ, датчик) | 0,6 |
| Масса экстрактора | 2 |
| Масса ящика с ЗИП, упаковкой, треногой | 15 |
| ИТОГО масса УПКП | 28,8 |

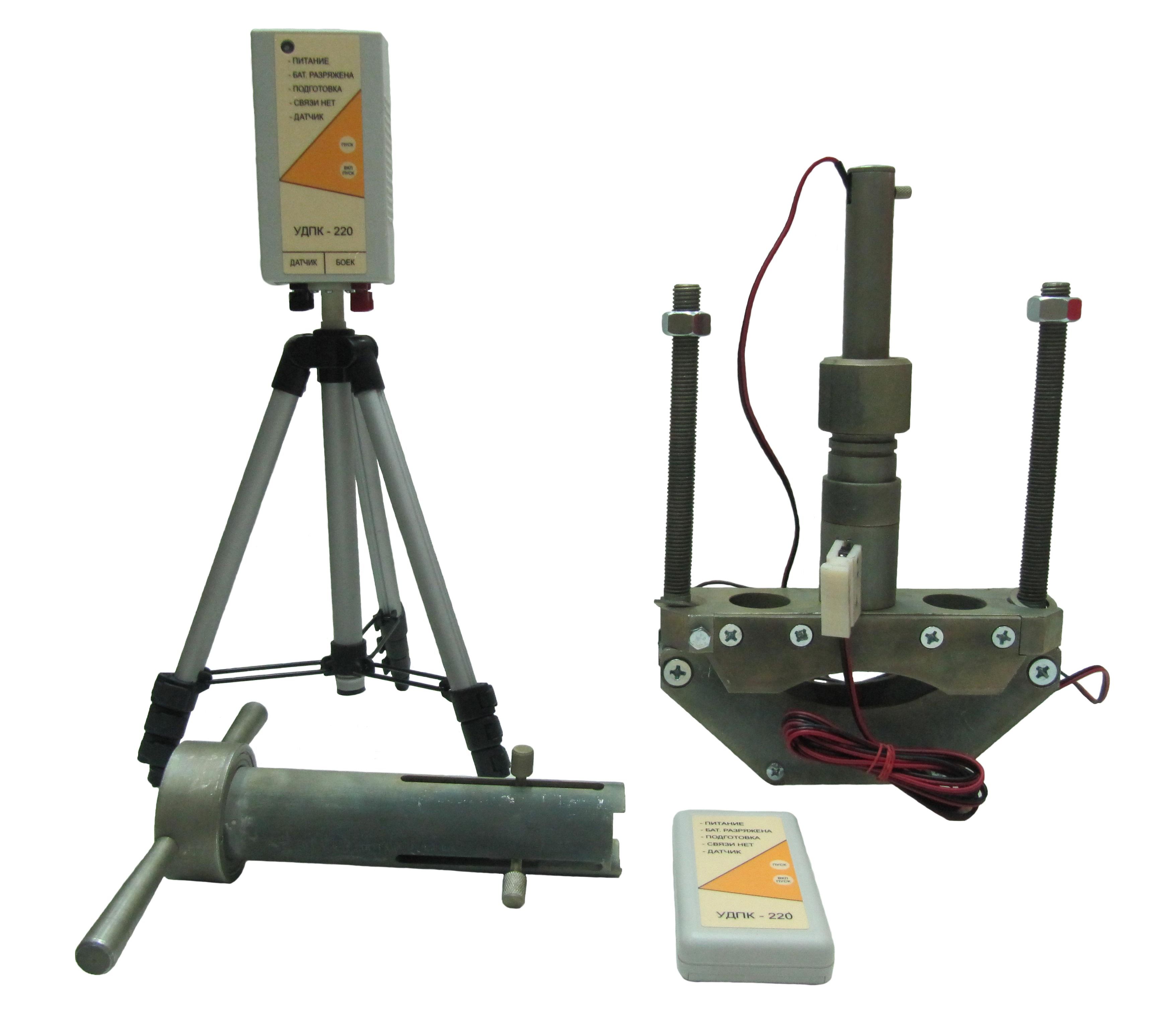

Технические характеристики устройства дистанционного управления проколом кабеля УДУПК:
| Состав УДУПК | пульт управления (ПУ), блок индикации (БИ) |
| Дальность устойчивой двухсторонней радиосвязи между ПУ и БИ в условиях прямой видимости, м, не менее | 150 |
| Конструктивное исполнение | IP65 (IEC529) |
| Диапазон частот устойчивой радиосвязи: | |
| при мощности передатчиков не выше, мВт | 7 |
| с использованием частотной модуляции, МГц | 433 |
Технические характеристики пульта управления:
| Индикация режимов работы, контроля состояния элемента питания и функции автоматического выключения при длительном бездействии | световая, звуковая |
| Питание | щелочной гальванический элемент типа «Крона» (6F22) |
| Непрерывное время работы от одного элемента | не менее 10 часов |
| Габаритные размеры, мм | 140х70х25 |
| Масса с элементом питания, не более, кг | 0,2 |
Технические характеристики блока индикации:
| Состав блока индикации | прибор, датчик |
| Индикация режимов работы, контроля состояния элемента питания и функции автоматического выключения при длительном бездействии | световая, звуковая |
| Индикация окончания пробоя кабеля | на двух гранях корпуса прибора установлены импульсные сверхъяркие (3кд) светодиодные маячки для индикации окончания пробоя кабеля. Угол обзора каждого маячка 120°. |
| Рабочие положения: | |
| лежачее положение | блок устанавливается на ножки дна корпуса |
| вертикальное положение | блок устанавливается на треногу с торца корпуса |
| Питание | от трех «пальчиковых» гальванических элемента (АА) |
| Непрерывное время работы от одного комплекта элементов | не менее 20 часов (в режиме связи) |
| Габаритные размеры, мм | 200х80х80 |
| Масса с элементами питания , кг, не более | 0,5 |
| Длина соединительного провода для подключения датчика к прибору БИ, м | 2 |
| Габаритные размеры выключателя, мм | 70х50х20 |
| Масса, кг, не более | 0,05 |
Технические характеристики экстрактора:
| Габариты (со снятыми рукоятками воротка), мм | 75х75х250 |
| Масса устройства, кг, не более | 2,5 |
| Величина хода, мм, не менее | 90 |

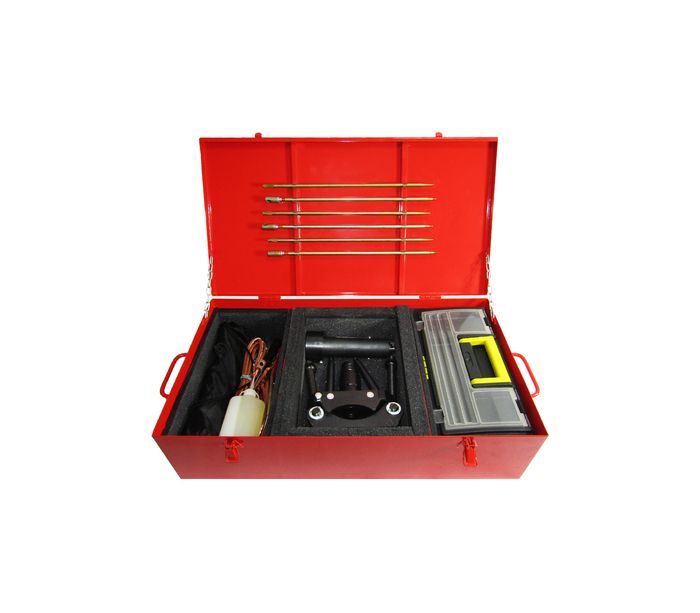

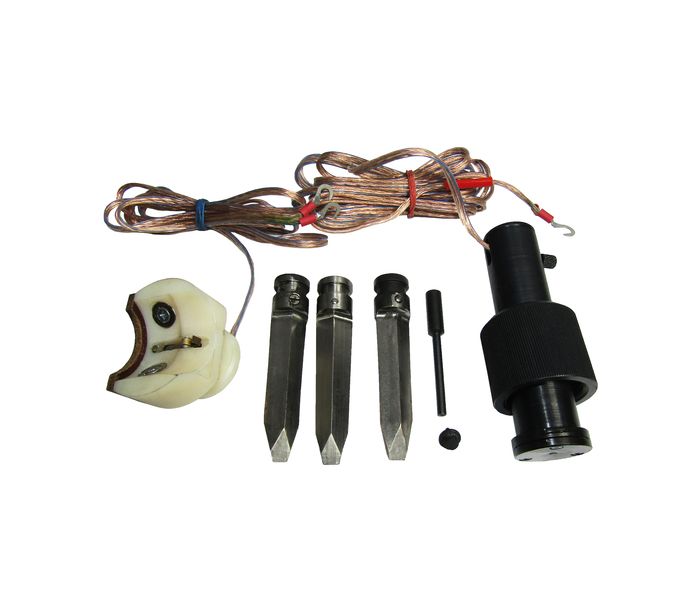

Полная комплектация устройства УПКП-200:
Сравнительная таблица технических характеристик устройств прокола кабеля:
| Наименование | УМПК | УДПК | УДПК-70 | УДПК-90 | УПКП-130 | УПКП-200 |
| Минимальный наружный диаметр кабеля, мм | 25 | 25 | 50 | 50 | 50 | 50 |
| Максимальный наружный диаметр кабеля, мм | 65 | 65 | 70 | 90 | 130 | 200 |
| Напряжение, кВ | 0,4-10 | 0,4-35 | 0,4-220 | 0,4-220 | 0,4-220 | 0,4-220 |
| Мощность, Дж | 500 | 700-800 | 700-800; 2720 |
2720 | 2720 | 2720 |
| Тип управления | ДУ ручное |
ДУ ручное |
ДУ электронное и ручное |
ДУ электронное | ДУ электронное | ДУ электронное |
| Принцип дистанционного управления | диэлектрический шнур с ручкой | диэлектрический шнур с ручкой | радиоуправление, шнур с ручкой | радио-управление | радио-управление | радио-управление |
| Количество гарантированных проколов | 1000 | 500 | 500 | 500 | 500 | 500 |
| Источник энергии | пружины | монтажные патроны Д4 (красный), Д5 (черный) | монтажные патроны Д4 (красный), МПУ-3 (желтый) | монтажные патроны МПУ-3 (желтый) | монтажные патроны МПУ-3 (желтый) | монтажные патроны МПУ-3 (желтый) |
| Габариты устройства, мм | 760х254х230 | 70х138х383 | 70х140х315 | 75х200х500 | 75х200х500 | 75х250х600 |
| Габариты футляра, мм | в заряженном состоянии - 760х254х230; в разряженном состоянии - 563×254×230 |
410х150х100 | 650х355х180 | 650х355х180 | 650х355х180 | 650х355х180 |
| Масса, кг | 12 | 8 | 25 | 25 | 27,4 | 28,8 |
|
