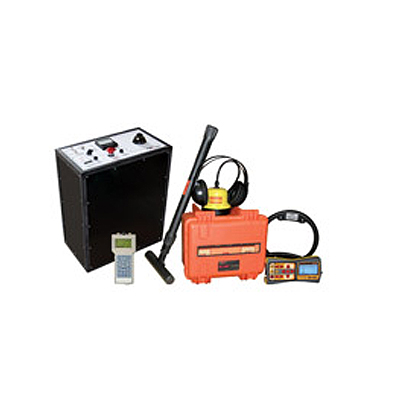

Поисково-диагностический комплекс для поиска повреждений кабеля акустическим и индукционным методом Атлет КАИ-1

Тип оборудования: Поисково-диагностический комплекс

Производитель: Россия

Серия: Атлет КАИ

Модель: Атлет КАИ-1

Описание: устройство для поиска повреждений кабеля акустическим и индукционным методом

Гарантия на поисково-диагностический комплекс Атлет КАИ-1: 12 месяцев

Назначение прибора:

Поисково-диагностический комплекс для поиска повреждений кабеля акустическим и индукционным методом Атлет КАИ-1 используется для определения типа повреждения и расстояния до места повреждения кабеля, проведения трассировки кабельной линии, поиска неисправностей кабельных линий индукционным методом, поиска неисправностей кабельных линий акустическим методом.

Состав: Кабелетрассотечеискатель "Атлет ТЭК-127А", генератор высоковольтных импульсов ГИ-500, рефлектометр "Рейс-105М".

Дополнительное оборудование:

• Мегаомметр для измерения сопротивления изоляции.
• Установка прожига кабеля до низкоомного сопротивления.
• Аппарат высоковольтный для испытания кабеля.

Генератор высоковольтных импульсов ГИ-500 и ГИ-500 исп. 2 "ИДМ"

U: 0...5 кВ, Q: 500 Дж

Точное определение мест повреждения кабеля акустическим методом + определение расстояния до места повреждения кабеля импульсно-дуговым и импульсным методом.

ГИ-500:

Генератор высоковольтных импульсов ГИ-500 исп. 2 (ИДМ): генератор высоковольтных импульсов с функцией адаптера дуги.

Рефлектометр РЕЙС-105M

РЕЙС-105М - это мощный импульсный рефлектометр, предназначенный для обнаружения и определения расстояния до места повреждения в линиях. В коммунальном хозяйстве применяется при монтаже и эксплуатации труб теплотрасс с пенополиуретановой изоляцией.

Прибор РЕЙС-105М позволяет:

• Убедиться в отсутствии обрыва или короткого замыкания в линии.
• Обнаружить наличие в линии места повреждения или неоднородности (муфты, подключения к линии и др.).
• Определить характер повреждения (обрыв, короткое замыкание и др.).
• Измерить расстояние до места повреждения или неоднородности.
• Измерить длину линии, в том числе длину кабеля на барабане или в бухте.
• Измерить расстояние до места повреждения в проложенной под землей (в коробе и т.п.) линии неизвестного типа, если имеется отрезок такой же линии с известной длиной.
• Определить расстояние до места перепутывания жил в кабеле.
• Оценить величину волнового сопротивления линии.
• Записать и хранить измеренную информацию в памяти прибора. Выполнить паспортизацию линии.
• Передать информацию в компьютер и считать из компьютера

Особыми достоинствами прибора являются небольшие габариты и вес. При этом функциональные возможности РЕЙС-105М выше, а параметры лучше чем у многих больших рефлектометров.

Компактность, малый вес, наличие автономного питания и низкое потребление играют особую роль при использовании прибора при разъездном характере работы: в полевых условиях, в автолабораториях, на подстанциях, в шахтах, на судах, в самолетах и других труднодоступных местах. Прибор РЕЙС-105М позволяет обойтись в полевых условиях без компьютера.

Прибор удобен также и при работе в лабораторных условиях с питанием от сети, а также при совместной работе с компьютером.

Технические характеристики поисково-диагностического комплекса Атлет КАИ-1:

Комплект поставки поисково-диагностического комплекса Атлет КАИ-1:

• Прибор РЕЙС-105М со встроенными аккумуляторами;
• Блок питания - зарядки от сети 220В;
• Кабель присоединительный - 2 шт.;
• Кабель соединительный (2 метра) - 2 шт.;
• Кабель связи с компьютером;
• Кабель для контроля частоты встроенного калибратора;
• Тройник и нагрузка 50 Ом для поверки;
• Предохранитель ВП-1-1 (0,25 А);
• Руководство по эксплуатации;
• Программа РЕЙД-6 для компьютера (1 дискета) + презент (мощная программа РЕЙД-7 для компьютера - 1 диск);
• Сумка для переноски.

*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
