Тип оборудования: Портативный оптический рефлектометр

Производитель: СТЭЛЛ

Модель: РЕЙС-7500

Гарантия: 1 год

Описание оптического рефлектометра РЕЙС-7500:

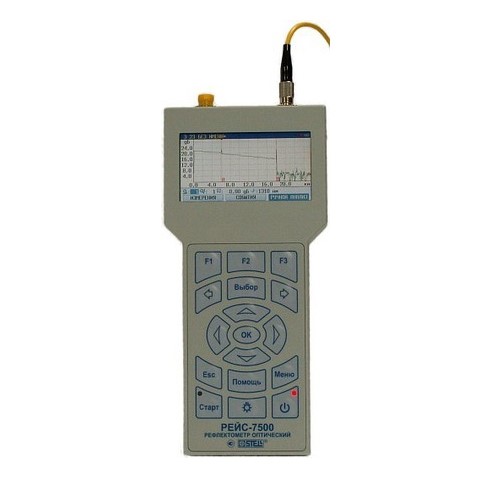

РЕЙС-7500 - это полнофункциональный мощный оптический рефлектометр (OTDR) с двумя рабочими длинами волн (1310 / 1550 нм), с оптическим локатором повреждений (VFL) и цветным TFT экраном.

OTDR РЕЙС-7500 имеет большой динамический диапазон, высокую разрешающую способность и точность, малые величины мертвых зон по событиям и по затуханию, отличается особой компактностью и невысокой стоимостью.

Оптический рефлектометр РЕЙС-7500 сконцентрировал в себе результаты последних достижений многолетних разработок фирмы СТЭЛЛ по созданию современных измерительных приборов.

РЕЙС-7500 позволяет выполнить полное тестирование оптоволоконных линий и предназначен для использования при их монтаже, вводе в эксплуатацию и последующей эксплуатации.

Метод оптической рефлектометрии.

РЕЙС-7500 работает на основе метода оптической рефлектометрии.

Измерения с помощью оптического рефлектометра основано на явлении обратного рассеяния света в волокне и на отражении света от скачков показателя преломления.

Сущность этого метода состоит в том, что в оптическую линию с рефлектометра посылается короткий световой импульс, который распространяется по волокну и, встречая на своем пути неоднородности, частично отражается от них, а частично проходит дальше по оптическому кабелю.

При распространении светового импульса по волокну он ослаблается в соответствии с коэффициентом затухания волокна.

Очень небольшая часть мощности светового импульса рассеивается. Обратно рассеяное излучение возвращается назад в оптический рефлектометр.

Особенности портативного оптического рефлектометра РЕЙС-7500:

• Большой динамический диапазон.

Оптический рефлектометр РЕЙС-7500 имеет большой динамический диапазон - не менее 30 дБ, что ставит его в один ряд с более громозкими и дорогими рефлектометрами.

• Малые значения мертвых зон по событиям и затуханию.

РЕЙС-7500 позволяет обнаружить, точно измерить расстояние и оценить все виды дефектов в оптической линии.

При этом величина мертвой зоны по событию не превышает 1,5 метра, а мертвая зона по затуханию - не более 8 метров.

• Малая дискретность считывания.

Минимальная дискретность считывания рефлектограммы оптической линии составляет всего 6 сантиметров.

• Компактность и удобство.

Оптический рефлектометр РЕЙС-7500 выполнен в удобном пластиковом брызгозащищенном корпусе, имеет небольшие размеры, очень удобен в управлении, легко размещается в одной руке. Это особенно важно при работе в стесненных условиях.

Пластмассовый корпус прибора комфортен для руки оператора как при теплой, так и при холодной погоде.

• Простота в использовании.

Важным достоинством прибора РЕЙС-7500 является простота.

Уникальное программное обеспечение прибора, разработанное специалистами фирмы СТЭЛЛ, позволяет максимально автоматизировать процесс измерения.

Даже начинающий пользователь сможет выполнить измерение оптической линии рефлектометром РЕЙС-7500.

Достаточно простого нажатия кнопки "Старт", чтобы получить рефлектограмму измеряемого оптического волокна, определить местоположение стыков, соединений, разрывов, определить потери в стыках, сварных швах и т.п.

• Встроенный оптический локатор повреждений (VFL).

Прибор оснащен встроенным оптическим локатором повреждений (визуализатором дефектов) на основе лазера красного свечения видимого спектра с длиной волны 650 нм, позволяющим обнаружить место дефекта (изгиб, излом и другие дефекты) визуально без считывания рефлектограммы.

Кроме того, такой визуализатор дефектов позволяет выбрать конкретное оптическое волокно из массы других волокон.

• Невысокая стоимость.

Несмотря на широкие функциональные возможности и высокие технические характеристики оптический рефлектометр РЕЙС-7500 имеет невысокую стоимость.

• Режимы измерения для начинающих и опытных пользователей.

В оптическом рефлектометре РЕЙС-7500 предусмотрены 3 режима работы при измерении рефлектограммы оптической линии: ОБЗОР, ЭКСПЕРТ и АВТО.

Технические характеристики рефлектометра РЕЙС-7500:
