Тип оборудования: Система фотограмметрии
Производитель: ScanTech
Модель: MSCAN PLUS
Гарантия: 1 год

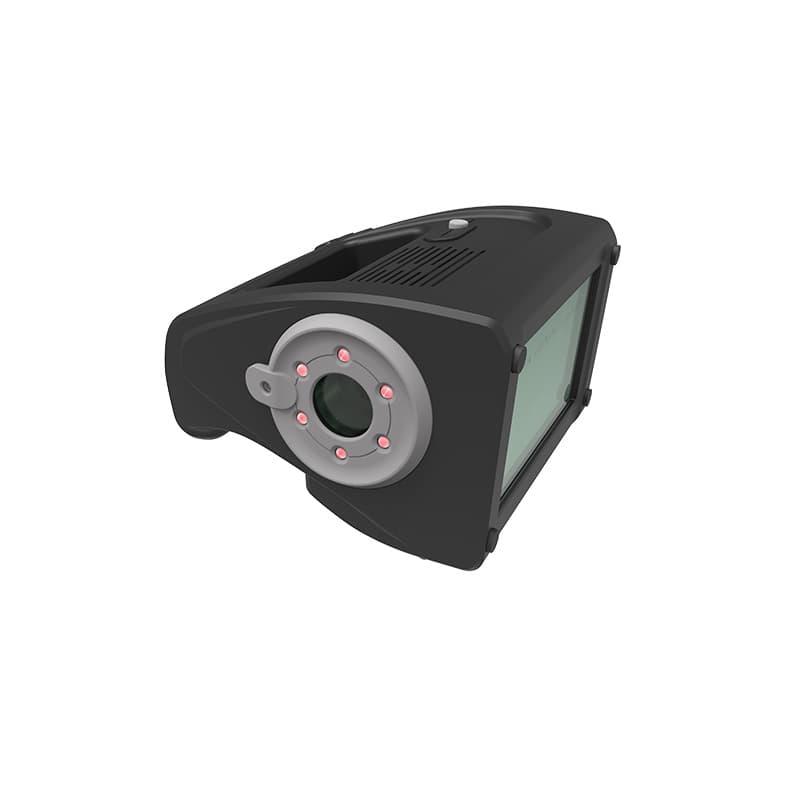

Описание системы фотограмметрии MSCAN PLUS:
Mscan-Plus объединяет в себе камеру для фотограмметрии с компьютером, это позволяет проводить процесс измерений держа в руках только одно устройство, без каких либо проводов.
Mscan-Plus удобное устройство со встроенным модулем вычислений и удобным дисплеем, который делает процесс работы удобным и эффективным. Основное достоинство устройства – работа в режиме реального времени, что облегчает оператору задачу проведения измерений, оператор всегда видит результат каждого снимка что позволяет сократить время, затрачиваемое на выполнение работы. Mscan-Plus беспроводное устройство, может работать без компьютера, что действительно удобно при измерении деталей больших размеров.
Фотограмметрию Mscan-Plus можно использовать в связке с ручными сканерами серий HSCAN и Prince для улучшения точности данных, получаемых при сканировании.
Фотограмметрическая система MSCAN-Plus с промышленной камерой высокого разрешения использует особый алгоритм для обсчета снятых изображений с последующим вычислением значений позиций маркеров в трехмерной системе координат и получением трехмерных данных.
Система MSCAN-Plus обычно используется для измерения и позиционирования объектов большого размера и может работать с ручным 3D-сканером для уменьшения накапливаемой погрешности при сканировании, а также индивидуально для измерения размеров и геометрической деформации объектов большого размера.
Технические характеристики системы ScanTech MSCAN PLUS:
| Отрасли применения | Архитектура / Авиационно-Космическая отрасль / Автомобилестроение / Машиностроение / Нефтегазовая отрасль / Образование и исследования / Железнодорожная отрасль |
| Тип установки | Ручные |
| Технология | Фотограмметрия |
|
Метрологические характеристики |
|
| Объемная точность | 25 мкм/1 м |
|
Технические характеристики |
|
| Вес сенсора | 1 кг |
| Время работы от батареи | до 3 часов |
| Источник подсветки | LED и Лазер |
| Лазер (Класс лазера) | Лазер 2 класс (безопасный для глаз) |
| Максимальный размер измеряемых объектов | Более 8 м |
| Наличие текстур | Нет |
| Режим сканирования | По светоотражающим маркерам (меткам) |
| Цветное сканирование | Нет |
|
Программное обеспечение |
|
| Форматы данных | .mk2, .igs и т.д. |
| Выходные форматы | .mk2, .igs и т.д. |
| Программное обеспечение | ScanViewer (входит в комплект) |
|
Прочее |
|
| Сенсорный экран | Встроенный экран |
|
Габариты и требования к рабочей среде |
|
| Вес | 1 кг |
| Влажность рабочей среды | 10-90% |
| Температура рабочей среды | от -10 до +40 °C |
|
Прочие |
|
| Передача цвета | Сканирование только поверхности |
| Применение | Бесконтактный контроль / Обратное проектирование |
| Производитель | ScanTech (Китай) |
| Размер сканируемого объекта | Сканирование крупных объектов (более 4 метров) / Сканирование небольших объектов (до 4 метров) |
| Тип сканирования | Фотограмметрия |
|
