Тип оборудования: 3D-сканер
Производитель: ScanTech
Модель: AXE-G7
Гарантия: 1 год

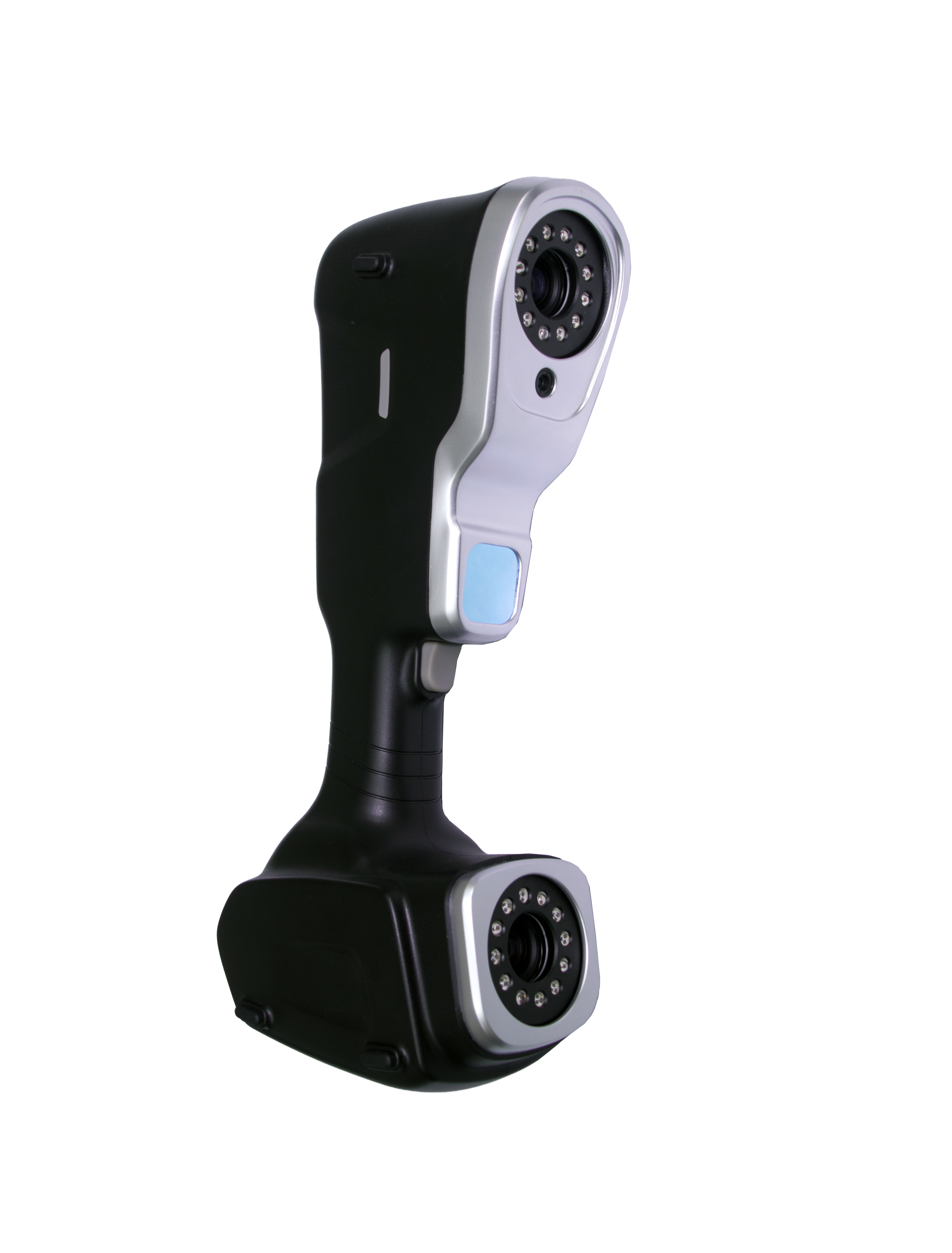

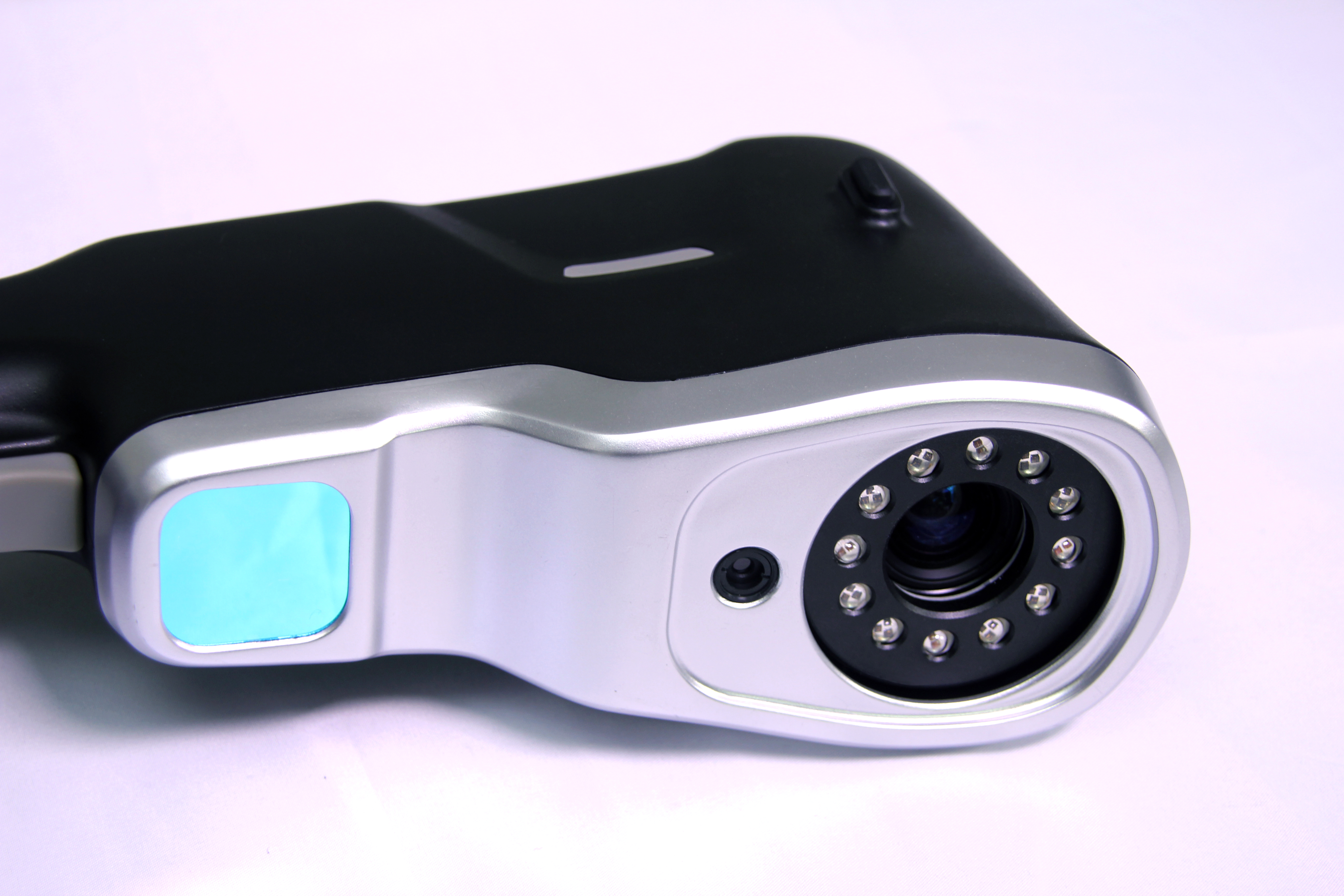

Описание 3D сканера AXE-G7:

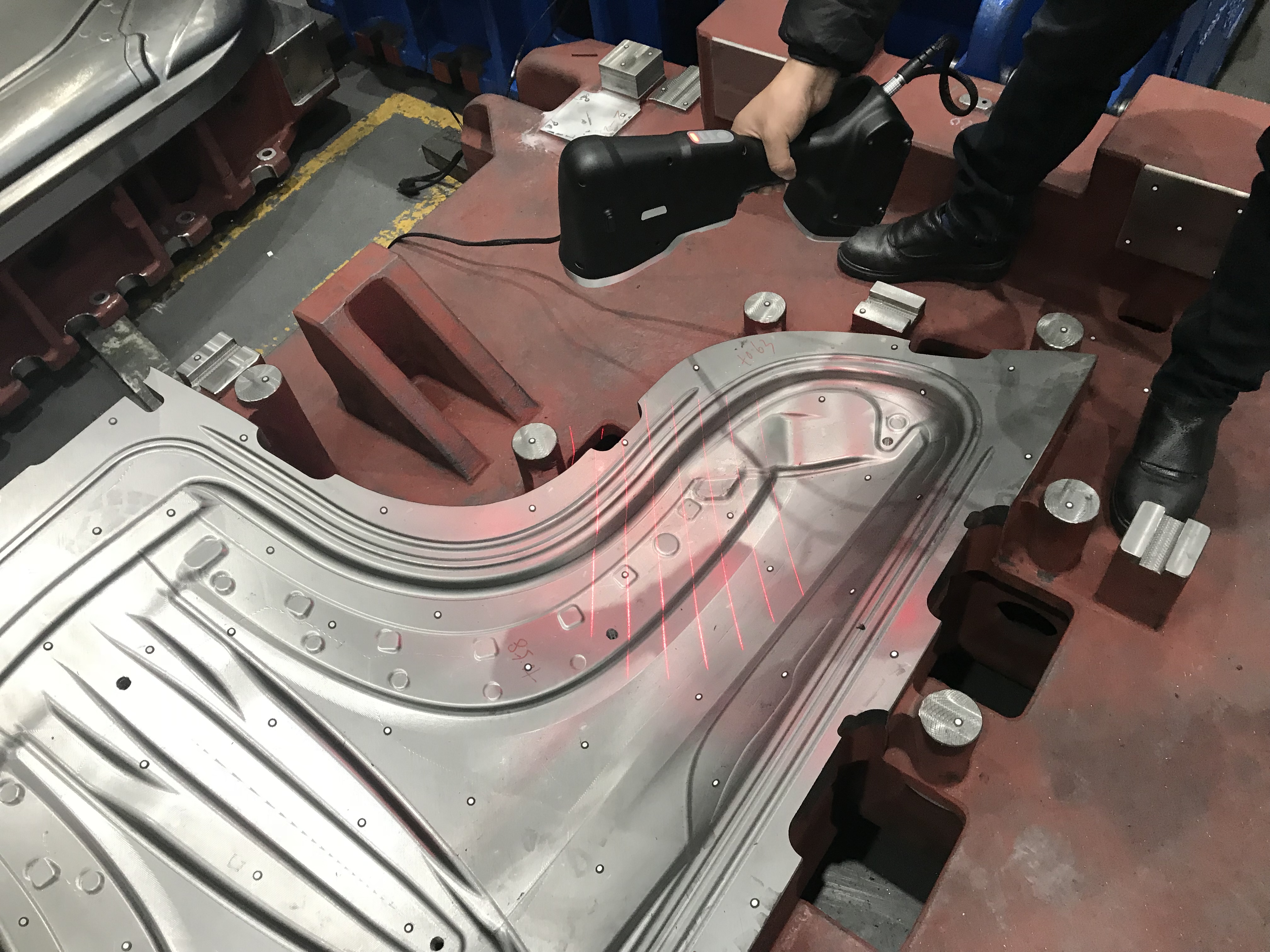

3D-сканер AXE сочетает в себе все характеристики и функции обычного портативного 3D-сканера и фотограмметрии. Самый большой прорыв - изменение способа измерения для больших объектов. AXE обеспечивает высокоточное сканирование больших объектов.
AXE значительно снижает стоимость 3D-измерений, повышая эффективность работы.
Особенности AXE-G7:
Встроенная система фотограмметрии
• Максимальная портативность при измерениях крупногабаритных объектов
Точность
• Объемная точность до 0.02 мм + 0.035 мм/м
• Точность намного превышает точность обычного ручного сканера при сканировании больших объектов
Скорость измерений
• Большая область сканирования
• Сокращение количества требуемых маркеров
• Встроенная система фотограмметрии
• 480000 измерений/с
• 7 красных перекрестных линий лазеров
• Режим одной лазерной линии для сканирования глубины
Динамическое измерение
• Обеспечивает полную свободу перемещения между сканером и объектом
Стабильность и удобство
• У сканера один кабель
Портативный и удобный
• Простота трехмерного измерения для больших объектов
Технические характеристики 3д сканера AXE-G7:
| Отрасли применения | Авиационно-Космическая отрасль / Автомобилестроение / Изготовление пресс-форм для литья / Машиностроение / Нефтегазовая отрасль / Образование и исследования / Железнодорожная отрасль |
| Тип установки | Ручные |
| Технология | Оптическая триангуляция лазерной маски |
|
Метрологические характеристики |
|
| Точность | До 0.02 мм |
| Наличие метрологического сертификата Реестра Средств Измерений Российской Федерации | Да |
| Объемная точность | 0.02 мм + 0.035 мм/м |
| Объемная точность c фотограмметрией | 0.020 мм + 0.015 мм/м (с MSCAN-L15) |
|
Технические характеристики |
|
| Разрешение | 0.100 мм |
| Скорость измерений | До 800 000 точек/сек |
| Сканирование поднутрений, глубоких пазов и отверстий | Поддерживается благодаря работе в режиме сканирования одной линией |
| Режим сканирования | По светоотражающим маркерам (меткам) |
| Оптимальное расстояние до объекта | 300 мм |
| Область сканирования | До 550 х 500 мм (фотограмметрия 2500 х 3000 мм) |
| Лазер (Класс лазера) | II класс (безопасно для глаз) |
| Источник излучения | 7х7 перекрёстных лазерных линий + 1 режим одной лазерной линии |
| Глубина резкости | 500 мм (фотограмметрия - 2500 мм) |
|
Программное обеспечение |
|
| Выходные форматы | .ply, .xyz, .dae, .fbx, .ma, .obj, .asc, .stl |
| Передача данных | USB 3.0 |
| Программное обеспечение | ScanViewer (входит в комплект) |
|
Прочее |
|
| Скорость калибровки | В среднем 30-60 сек |
|
Габариты и требования к рабочей среде |
|
| Температура рабочей среды | от -10 до +40 °C |
|
Прочие |
|
| Передача цвета | Сканирование только поверхности |
| Применение | Бесконтактный контроль / Обратное проектирование |
| Производитель | ScanTech (Китай) |
| Размер сканируемого объекта | Сканирование крупных объектов (более 4 метров) / Сканирование небольших объектов (до 4 метров) |
| Тип сканирования | Фотограмметрия / Лазерные 3D сканеры / Ручные 3D сканеры |
Комплект поставки сканера AXE-G7:
3D-сканер

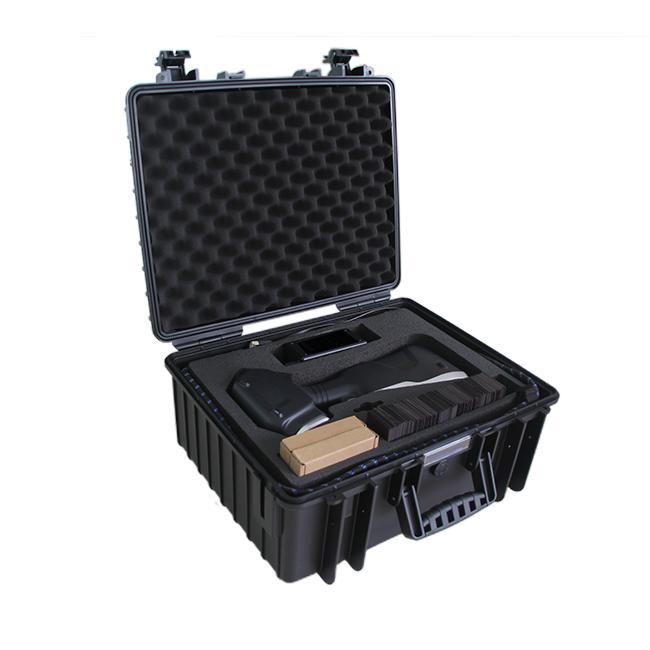

Противоударный кейс для транспортировки
Калибровочная плита
2 упаковки светоотражающих маркеров (меток) – 2000шт/уп.
Комплект проводов для подключения к сети
Комплект проводов для подключения к компьютеру
USB-ключ (донгл)
|
