Тип оборудования: Портативный 3D-сканер
Производитель: ScanTech
Модель: HSCAN771
Гарантия: 1 год

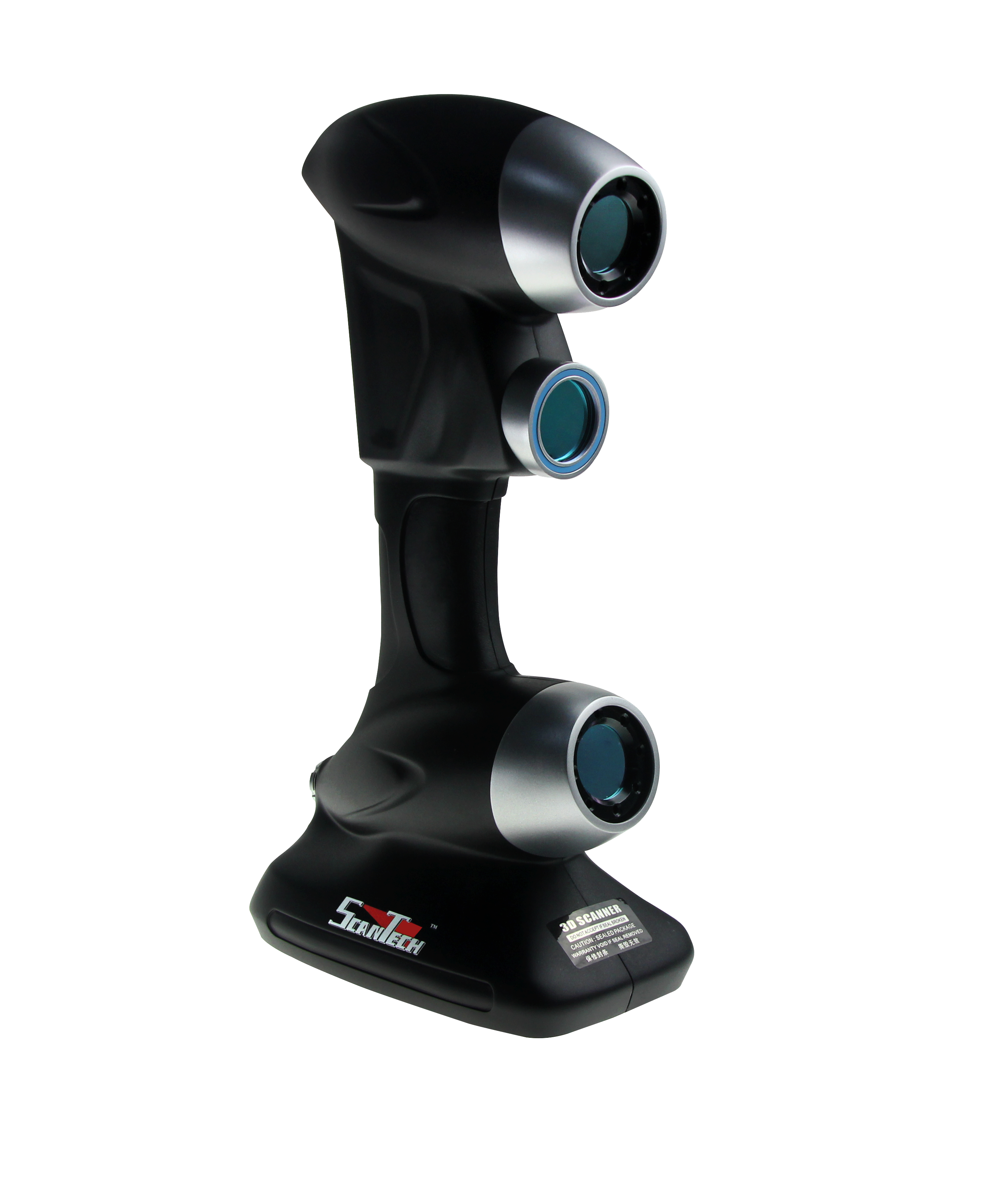

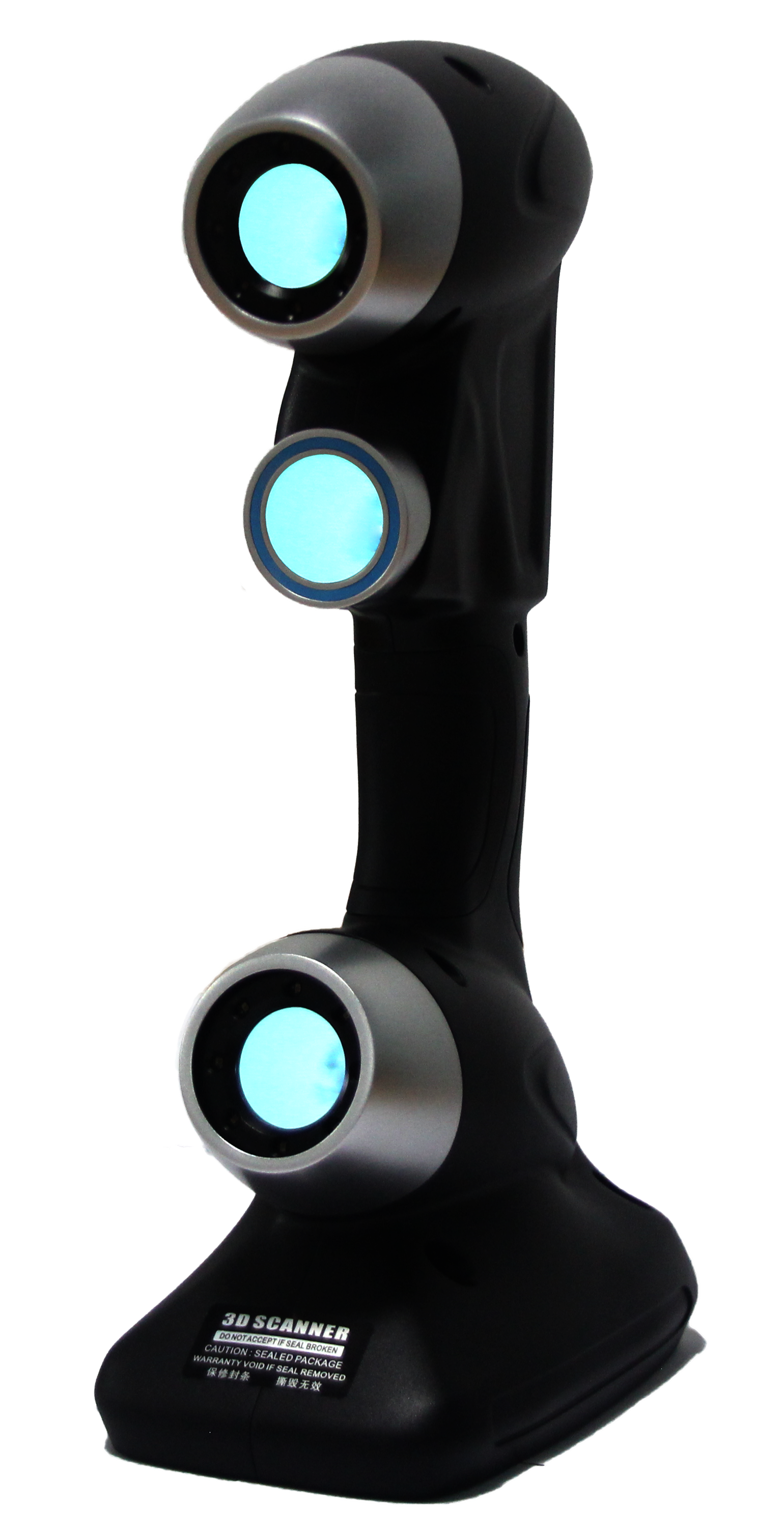

Описание портативного 3D сканера HSCAN771:
HSCAN 771 - старшая модель второго поколения линейки HSCAN. В отличие от первого сканера в линейке и младшей модели второго поколения, HSCAN 771 проецирует на объект 7 перекрёстных лазеров (14 линий), а также имеет режим сканирования одной лазерной линией. Использование 7 перекрёстных лазеров (14 линий) позволило повысить скорость сканирования до 480 000 точек в секунду и уменьшить накапливаемую погрешность.

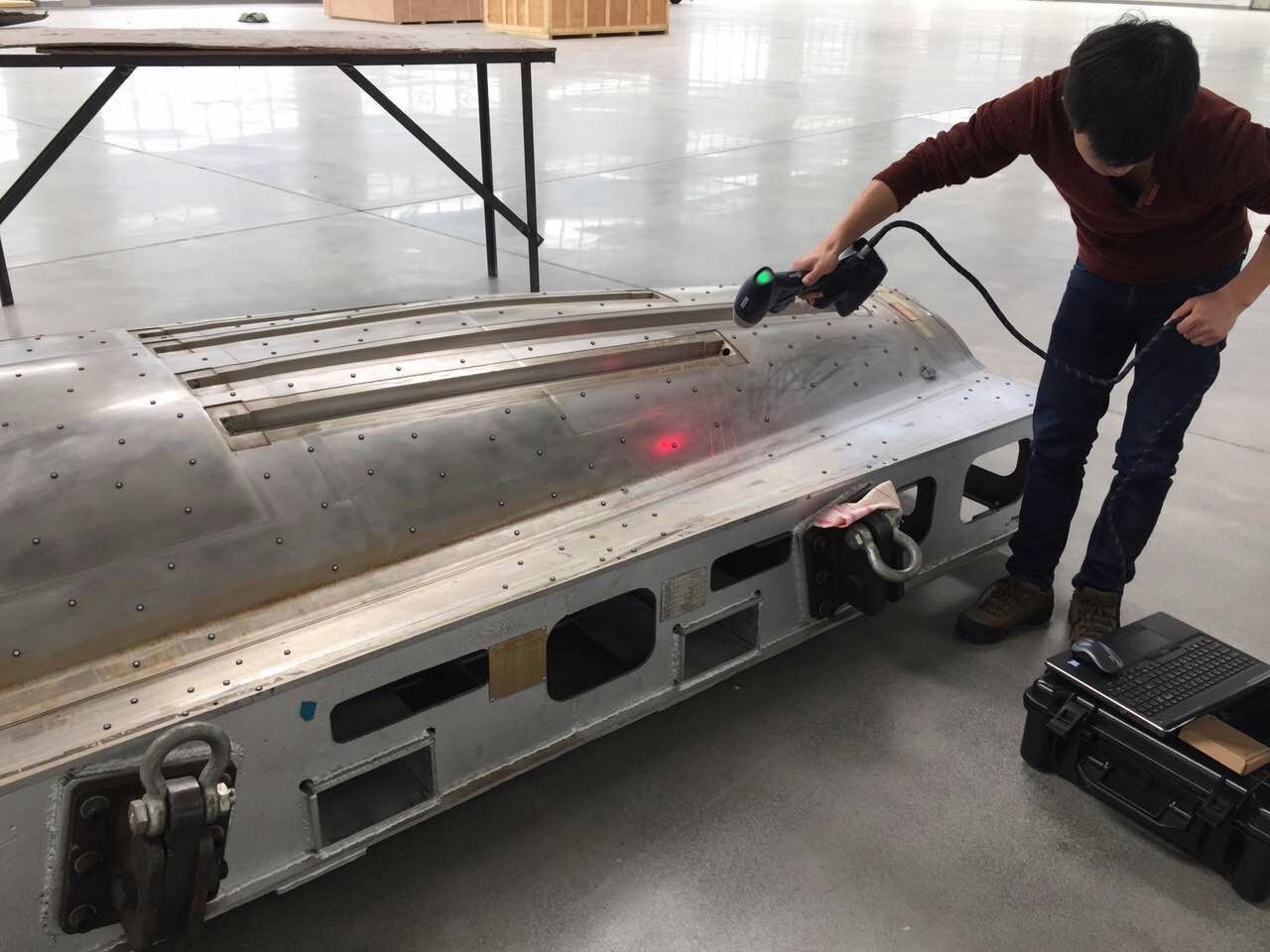

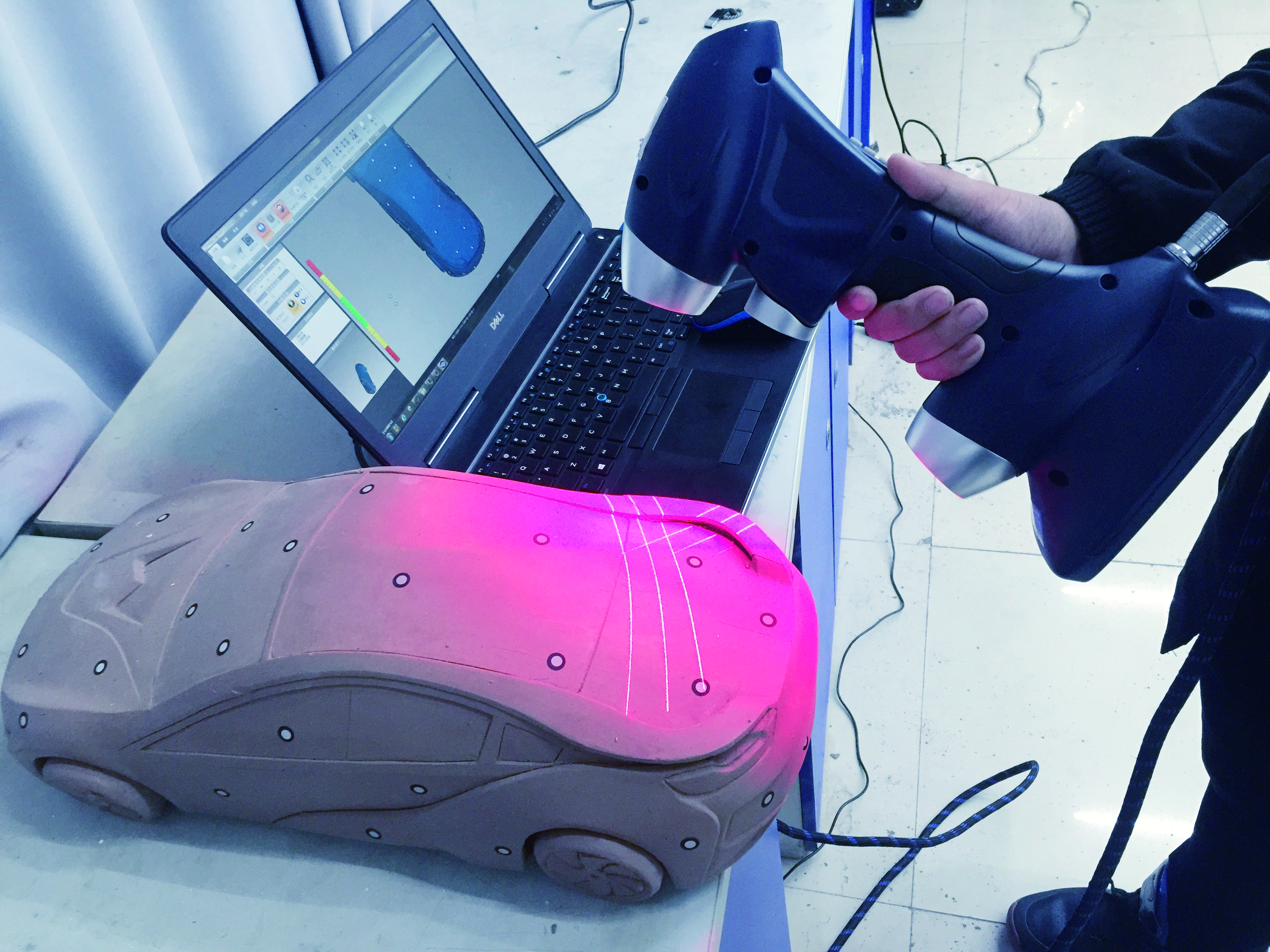

Режим сканирования с одной лазерной линией позволяет сканировать пазы, отверстия и другие сложные элементы изделия. Ручной сканер позволяет оператору легко сканировать объекты разных размеров (от 5 см до 4 метров), просто перемещая сканер вокруг объекта, регулируя расстояние до объекта и угол между объектом и сканером.
Возможно совместное использование с системой фотограмметрии (MSCAN) при сканировании больших объектов для уменьшения накопленной погрешности и улучшения точности сканирования.
Система динамического отслеживания SDynamic Reference позволяет проводить сканирование в производственных цехах, т.к. не подвержен влиянию производственных вибраций.
Особенности сканера HSCAN771:
Технические характеристики HSCAN771:
| Отрасли применения | Авиационно-Космическая отрасль / Автомобилестроение / Изготовление пресс-форм для литья / Машиностроение / Нефтегазовая отрасль / Образование и исследования / Железнодорожная отрасль |
| Тип установки | Ручные |
| Технология | Оптическая триангуляция лазерной маски |
|
Метрологические характеристики |
|
| Точность | До 0.03 мм |
| Наличие метрологического сертификата Реестра Средств Измерений Российской Федерации | Да |
| Объемная точность | 0.02 мм + 0.06 мм/м |
| Объемная точность c фотограмметрией | 0.02 мм + 0.025 мм/м (с MSCAN) |
|
Технические характеристики |
|
| Рабочее расстояние | 300 мм |
| Скорость измерений | 480 000 точек/сек |
| Сканирование поднутрений, глубоких пазов и отверстий | Поддерживается (благодаря режиму сканирования одной лазерной линией) |
| Режим сканирования | По светоотражающим маркерам (меткам) |
| Разрешение | 0.05 мм |
| Оптимальное расстояние до объекта | 300 мм |
| Область сканирования | 275 х 250 мм |
| Лазер (Класс лазера) | II класс (безопасно для глаз) |
| Источник излучения | 7х7 перекрестных лазерных линии (14 линий) + 1 режим одной линии |
| Глубина резкости | 250 мм |
|
Программное обеспечение |
|
| Выходные форматы | .ply, .xyz, .dae, .fbx, .ma, .obj, .asc, .stl |
| Программное обеспечение | ScanViewer (входит в комплект) |
|
Прочее |
|
| Скорость калибровки | В среднем 30-60 сек |
| Физический порт | Gigabit Lan |
|
Габариты и требования к рабочей среде |
|
| Температура рабочей среды | от -10 до +40 °C |
|
Прочие |
|
| Передача цвета | Сканирование только поверхности |
| Применение | Бесконтактный контроль / Обратное проектирование |
| Производитель | ScanTech (Китай) |
| Размер сканируемого объекта | Сканирование небольших объектов (до 4 метров) |
| Тип сканирования | Лазерные 3D сканеры / Ручные 3D сканеры |
Комплект поставки 3д сканера HSCAN771:
3D-сканер
Противоударный кейс для транспортировки
Калибровочная плита
2 упаковки светоотражающих маркеров (меток) – 2000 шт/уп.
Комплект проводов для подключения к сети
Комплект проводов для подключения к компьютеру
USB-ключ (донгл)
|
