Тип оборудования: Портативный 3D-сканер
Производитель: ScanTech
Модель: PRINCE775
Гарантия: 1 год

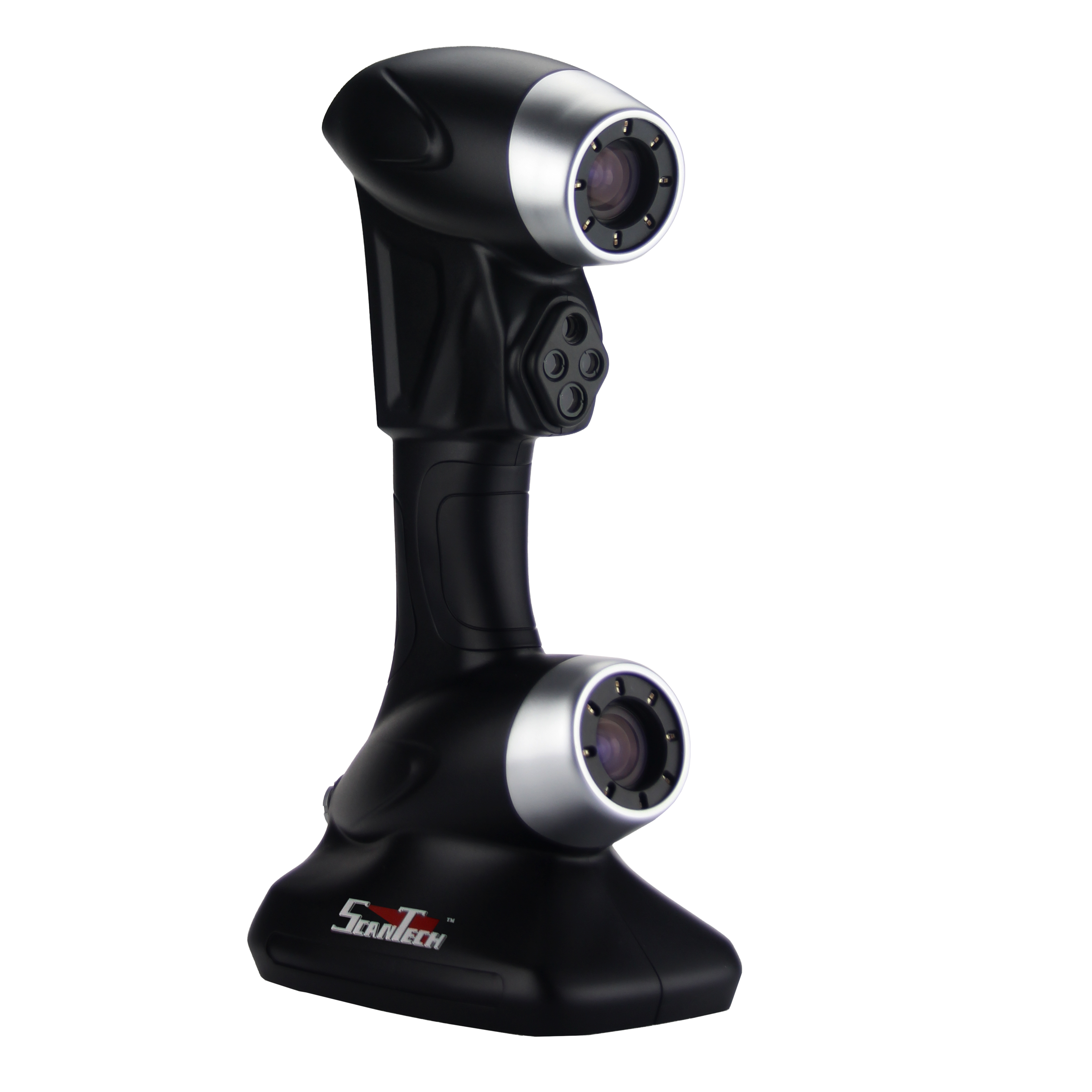

Описание портативного 3D сканера PRINCE775:
PRINCE 775 разработан Scantech Co. Ltd. и является старшей моделью линейки PRINCE.
Портативные 3D-сканеры серии PRINCE - эволюция сканеров линейки HSCAN
Линейка PRINCE обладает режимами сканирования в двух спектрах, красном и синем. Используйте режим красных лазеров для сканирования крупных объектов и режим сканирования синими лазерами для сканирования маленьких объектов от 1 см или сканирования небольших элементов изделия в высоком разрешении до 0.030 мм.

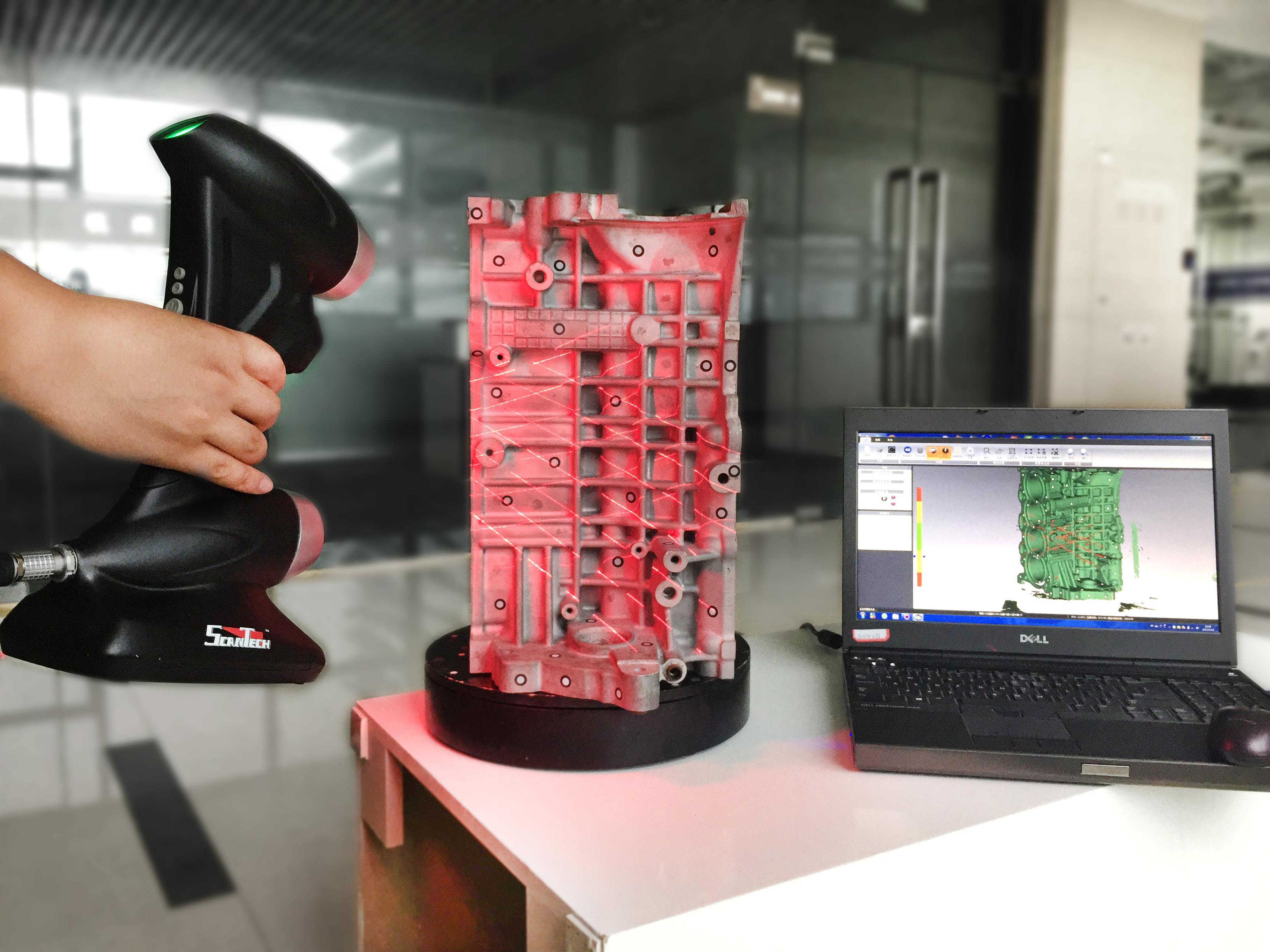

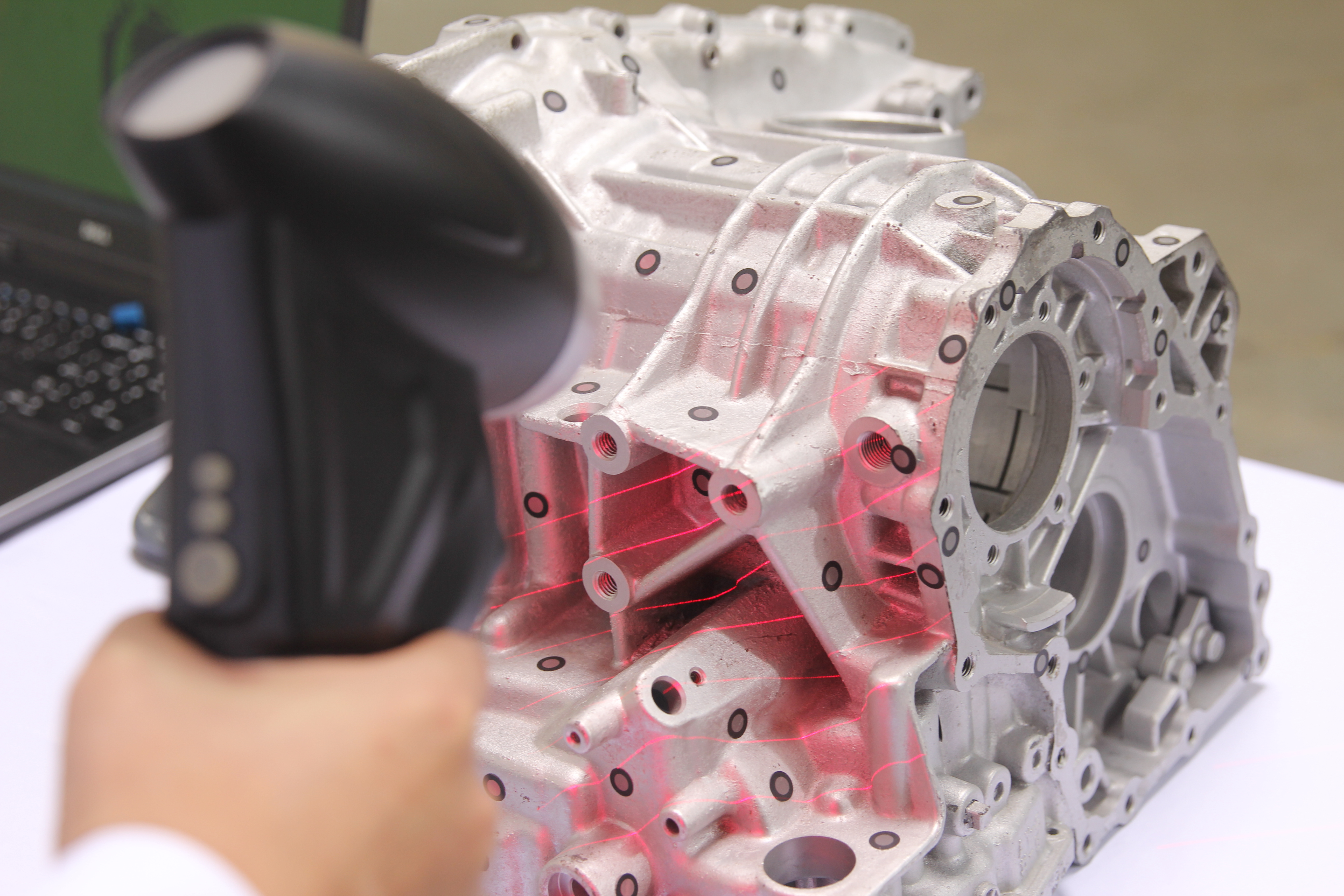

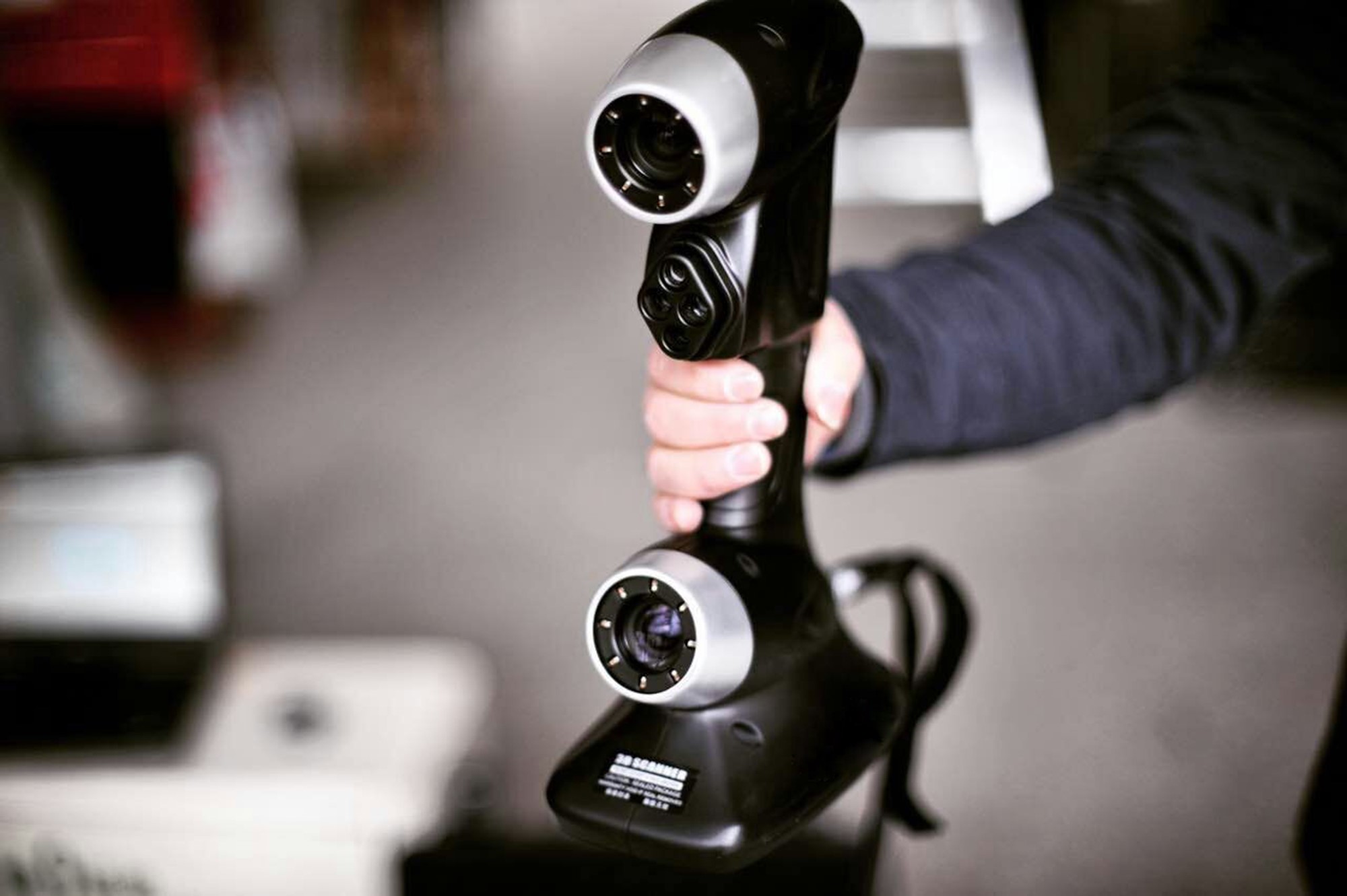

Режим сканирования с одной лазерной линией позволяет сканировать пазы, отверстия и другие сложные элементы изделия. Ручной сканер позволяет оператору легко сканировать объекты разных размеров (от 5 см до 4 метров), просто перемещая сканер вокруг объекта, регулируя расстояние до объекта и угол между объектом и сканером.
Возможно совместное использование с системой фотограмметрии (MSCAN) при сканировании больших объектов для уменьшения накопленной погрешности и улучшения точности сканирования. Благодаря системе динамического отслеживания SDynamic Reference позволяет проводить сканирование в производственных цехах, т.к. не подвержен влиянию производственных вибраций.
Особенности сканера 3Д PRINCE775:
PRINCE использует оригинальную технологию лазера синего спектра и сканирования в высоком разрешении, которая дополняет традиционный режим работы с красными лазерами. Его двухцветный режим может легко справляться со всеми видами поверхностей.
Высокое разрешение:
Минимальное разрешение может составлять 0.02 мм, что более чем в два раза превышает разрешение ближайших аналогичных ручных 3D-сканеров. Это значительно улучшает детализацию сканирования. Режим синего цвета сканирования дает лучшую детализацию для ручных сканеров на рынке.
В сканер включена возможность переключения в реальном времени между стандартным режимом R (красный лазер) и режимом Hyperfine scan B (Синий лазер). Стандартный режим R унаследован от традиционного ручного сканера компании ScanTech HSCAN, а инновационный режим B имеет характеристики с помощью которых можно визуализировать мельчайшие детали. Эти два режима работы могут интегрировать данные сканирования в один файл, что позволяет найти правильный баланс между эффективностью и детализацией. Скорость работы камеры в режиме B составляет 120 кадров в секунду, что вдвое больше, чем у других ручных сканеров на рынке.
Технические характеристики PRINCE775:
| Отрасли применения | Авиационно-Космическая отрасль / Автомобилестроение / Изготовление пресс-форм для литья / Машиностроение / Нефтегазовая отрасль / Образование и исследования / Железнодорожная отрасль |
| Тип установки | Ручные |
| Технология | Оптическая триангуляция лазерной маски |
|
Метрологические характеристики |
|
| Точность | До 0.03 мм |
| Наличие метрологического сертификата Реестра Средств Измерений Российской Федерации | Да |
| Объемная точность | Режим R: 0.02 мм + 0.06 мм/м, режим B: 0.01 мм + 0.06 мм/м |
| Объемная точность c фотограмметрией | Режим R: 0.02 мм + 0.025 мм/м, режим B: 0.01 мм + 0.025 мм/м (с MSCAN) |
|
Технические характеристики |
|
| Разрешение | Режим R: до 0.05 мм, режим B: 0.02 мм |
| Скорость измерений | Режим R: 480 000 точек/сек, режим B: 320 000 точек/сек |
| Сканирование поднутрений, глубоких пазов и отверстий | Поддерживается |
| Режим сканирования | По светоотражающим маркерам (меткам) |
| Оптимальное расстояние до объекта | Режим R: 300 мм, режим B: 200 мм |
| Область сканирования | Режим R: 275 х 250 мм, режим B: 200 х 200 мм |
| Лазер (Класс лазера) | II класс (безопасно для глаз) |
| Источник излучения | Режим R: 7х7 перекрестных лазерных линии (14 линий) + 1 режим одной линии; режим B: 5 синих параллельных лазерных линии |
| Глубина резкости | Режим R: 250 мм, режим B: 100 мм |
|
Программное обеспечение |
|
| Выходные форматы | .ply, .xyz, .dae, .fbx, .ma, .obj, .asc, .stl |
| Программное обеспечение | ScanViewer (входит в комплект) |
|
Прочее |
|
| Скорость калибровки | В среднем 30-60 сек |
| Физический порт | Gigabit Lan |
| Частота кадров в сек. | Режим R: 60 кадр/с, режим B: 120 кадр/с |
|
Габариты и требования к рабочей среде |
|
| Температура рабочей среды | от -10 до +40 °C |
|
Прочие |
|
| Передача цвета | Сканирование только поверхности |
| Применение | Бесконтактный контроль / Обратное проектирование |
| Производитель | ScanTech (Китай) |
| Размер сканируемого объекта | Сканирование крупных объектов (более 4 метров) / Сканирование небольших объектов (до 4 метров) |
| Тип сканирования | Лазерные 3D сканеры / Ручные 3D сканеры |
Комплект поставки 3D сканера PRINCE775:
|
