Осциллограф Rohde & Schwarz RTM3002-B2210

Осциллограф Rohde & Schwarz RTM3002-B2210
/images/all/3/14680/big/img_5.jpg
jijijij

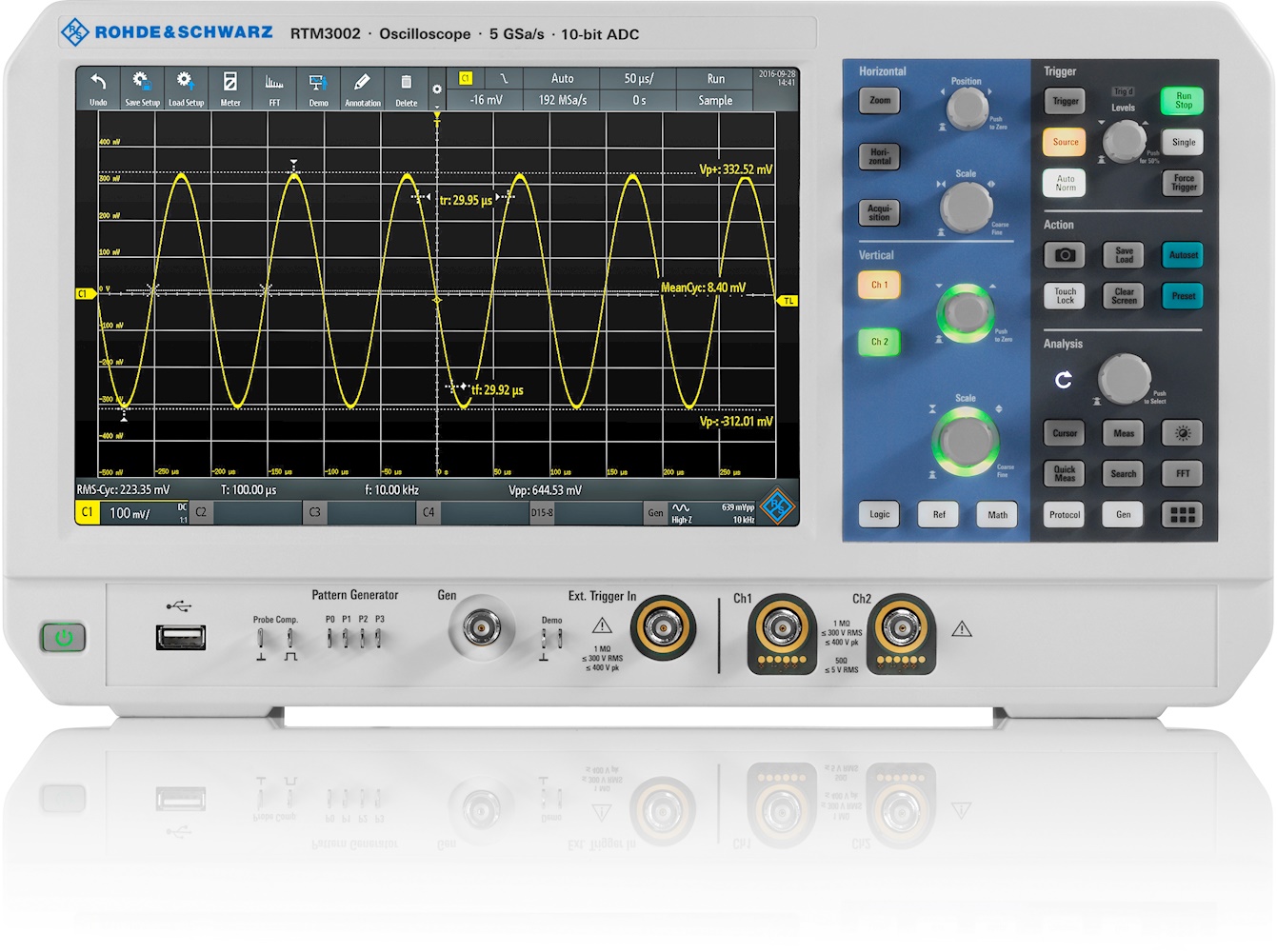

Осциллограф R & S RTM3002-B2210:
/images/all/3/14680/big/img_14.jpg

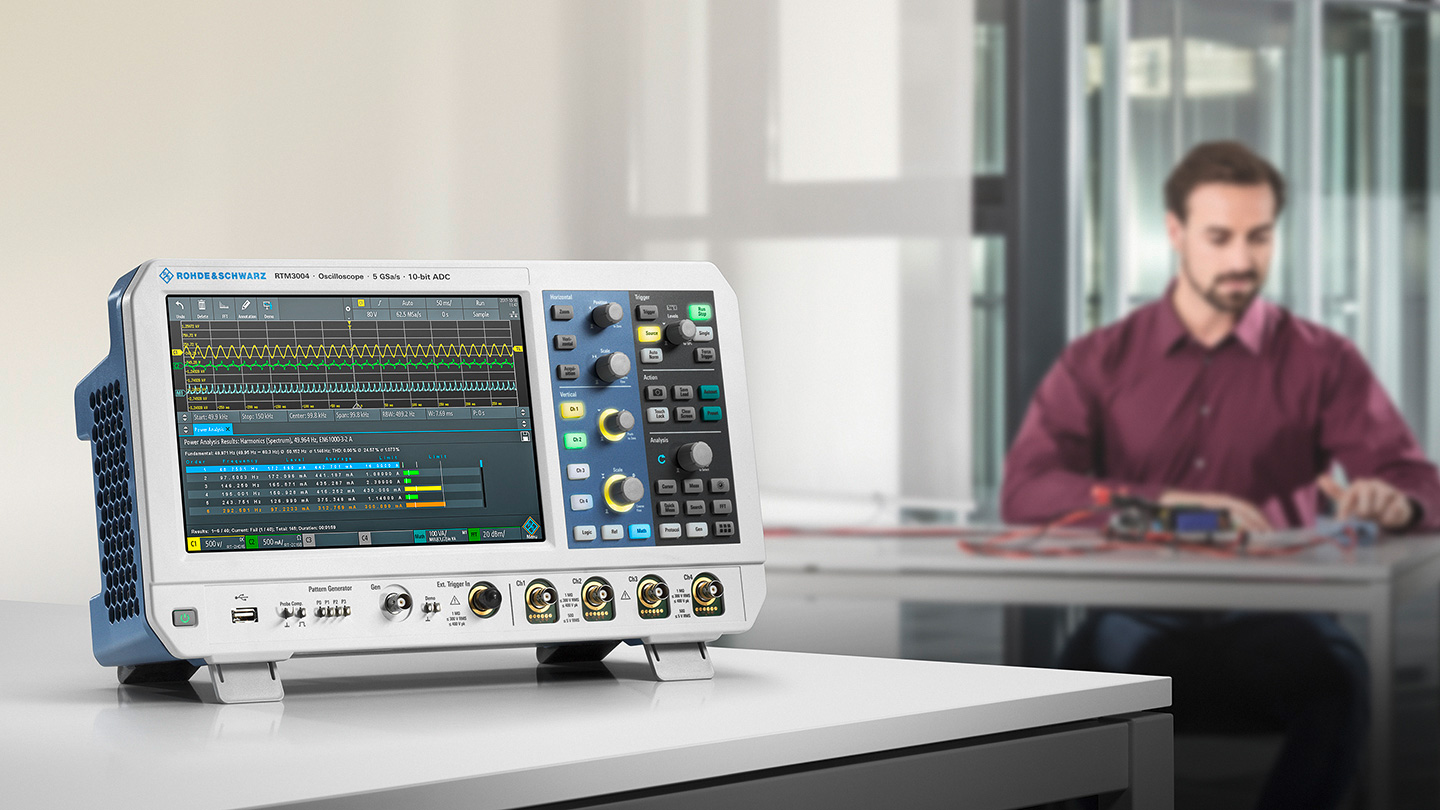

Осциллограф R & S RTM3002-B2210:

ЦЕНА: по запросу

КУПИТЬ

ПРОИЗВОДИТЕЛЬ:
Rohde & Schwarz

Германия

Артикул: 1335.8794P62

	Гарантия: 1 год
	Внесен в Госреестр СИ.
	Версия для печати

Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

ОПИСАНИЕ ОТЗЫВЫ ВОПРОСЫ

Описание осциллографа Rohde & Schwarz RTM3002-B2210:

Цифровой осциллограф RTM3002-B2210 представляет собой одну из разновидностей популярной модели RTM3002, разработанной компанией Rohde & Schwarz.

Главным отличием является установленная опция RTM-B2210, которая расширяет частотный диапазон со 100 до 1000 МГц. В остальном RTM3002-B2210 полностью идентичен базовой модели и демонстрирует такую же прецизионную точность, низкие показатели погрешности и позволяет решать производственные задачи любой сложности.

При необходимости, Вы можете дооснастить устройство необходимой опцией, которая дополнит его необходимыми возможностями и улучшит технические характеристики.

Функции осциллографа:

При активации опции RTM-K18, Вам станет доступен анализ спектральной составляющей. При этом скорость отклика и возможности тонкой настройки эквивалентны прецизионным анализаторам. Имеется режим построения спектрограммы (зависимость частоты от времени в виде графика), временное стробирование (вывод на дисплей частотной области в заданном интервале) и проставление пиковых маркеров (моментальный поиск предельных значений спектра).
Дополнение RTM-K15 увеличивает объем встроенной памяти до 400 млн точек. Этого более чем достаточно для отладки последовательных шин, архивации и мгновенного доступа к полученным результатам. Она может быть задействована при тестировании по маске, в режиме быстрых измерений или при использовании функции БПФ.
При установке RTM-B1 (MSO) Вы сможете осуществлять коррелированный во времени анализ цифровых и аналоговых сигналов на всех 16 каналах.
На сегодняшний день шины SPI и CAN/LIN распространены во многих отраслях производства. Они используются для обмена сообщениями между интегральными схемами. Все решения RTM (при наличии требуемых опций) поддерживают синхронизацию и декодирование выбранных протоколов. Имеется возможность захвата выделенного участка или запуска по заранее установленному критерию.
При установке RTM-B6, область применения устройства существенно расширяется. Помимо воспроизведения стандартных сигналов, доступна генерация 4 битных последовательностей произвольной формы с максимальной скоростью 50 Мбит/с. Это полностью отвечает требованиям к системам, используемых для проверки каскадов со сложной архитектурой.
Активация цифрового вольтметра исключает необходимость использования вспомогательных принадлежностей при проведении измерений. Помимо определения основных величин, Вы также можете вычислить среднеквадратическое значения (СКЗ) суммы переменного и постоянного напряжений.

Технические характеристики Rohde & Schwarz RTM3002-B2210:

(Опция RTM-B6) Генератор сигналов произвольной формы и 4-бит Генератор тестовых последовательностей	Разрешение 14 бит, дискретизация 250 млн.выборок/с Синус: 0.1 Гц – 25 МГц Импульс/прямоугольный: 0.1 Гц – 10 МГц пилообразный/треугольный/sinc/exp: 0.1 Гц – 1 МГц Шум: макс. полоса 25 МГц Произвольная форма: макс. 10 млн. выб./с, 32 тыс. точек Типы модуляции: AM, FM, ASK, FSK 4 битные тестовые последовательности I2C, SPI, UART, CAN/LIN
Автоматические измерения	До 31 измерений, разбитых по категориям амплитуда/ время/ частота/ мощность/статистика
Вертикальное разрешение	10 бит(16 бит в режиме high-resolution)
Виды запуска	Стандартно: edge, width, video (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p/1080i/1080p), pattern, runt, rise/fall time, timeout, line Опционально: serial bus: I2C, SSPI, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN, audio (I2S, LJ, RJ, TDM), MIL-STD-1553, ARINC 429
Время нарастания переходной характеристики (расчетное)	350 пс
Входные каналы	2 осциллографических 16 логических (RTM-B1)
Габаритные размеры (Ш×В×Г)	90×220×152 мм
Глубина памяти	40 млн. точек на канал / 80 млн. точек с чередованием до 428 млн. точек сегментированной памяти (RTB-K15)
Диапазон временной развертки	От 0,5 нс/дел до 500 с/дел
Диапазон значений коэффициента отклонения по вертикали	На 50 Ω: от 0,5 мВ/дел до 1 В/дел на 1 МΩ: от 0,5 мВ/дел до 10 В/дел
Импеданс	Аналоговые каналы: 50 Ω+/-1,5%, 1 МΩ+/-1%, 14 пФ +/-1 пФ Логические каналы: 100 кΩ+/-2%, ~4 пФ
Интерфейсы	USB host, USB device, LAN
Источники синхронизации	Аналоговые каналы, логические каналы (опционально)
Курсорные измерения	ВерАнализ осциллограммтикальные, горизонтальные, V-marker
Максимальная входная частота для логических каналов	400 МГц
Максимальное входное напряжение	Аналоговые каналы: на 50 Ω: 5 В(СКЗ), макс. 30 В(пик) на 1 МΩ: 300 В (СКЗ), макс. 400 В (ПИК) Логические каналы: +/- 40 В (ПИК)
Масса	3,3 кг
Математика	17 базовых фунций, БПФ
Погрешность временной развертки	2,5x10^-6 после калибровки, 3,5x10^-6 в течение калибровочного интервала
Полосы пропускания для аналоговых каналов	1 ГГц
Разрешение	1280х800 пикселей (WXGA)
Режимы запуска	Автоматический, ждущий, однократный
Скорость обновления	До 64’000 осциллограмм/с
Тестирование по маске	Тестирование по критерию годен/не годен;
Тип	Емкостной цветной сенсорный, диагональ 10.1 дюймов
Цифровой вольтметр (DVM)	Источник: аналоговые каналы; Разрешение: 3 разряда; Измерение напряжения: DC, AC+DCскз и ACскз
Частота дискретизации аналоговые каналы	2,5 ГВыб/с (нормальный режим) 5 ГВыб/с (с чередованием)
Частота дискретизации логические каналы	2,5 ГВыб/с (2 лог. пробника), 5 ГВыб/с (1 лог. пробник)
Частотомер	Измерения: частота, период, Разрешение: 6 разрядов;

Комплект поставки прибора:

Осциллограф Rohde & Schwarz RTM3002-B2210
Кабель питания
Техническая документация фирмы-изготовителя
Гарантийный талон
