Цифровой осциллограф HMO1024 является современной и высокотехнологичной разработкой компании Rohde&Schwarz. По своей стоимости его можно отнести к нижнему ценовому диапазону, что добавляет данной модели популярности. В комплекте поставляется всё необходимое для работы устройства, а также диск с программным обеспечением. Осциллограф способен обеспечивать взаимодействие со специализированными приложениями.

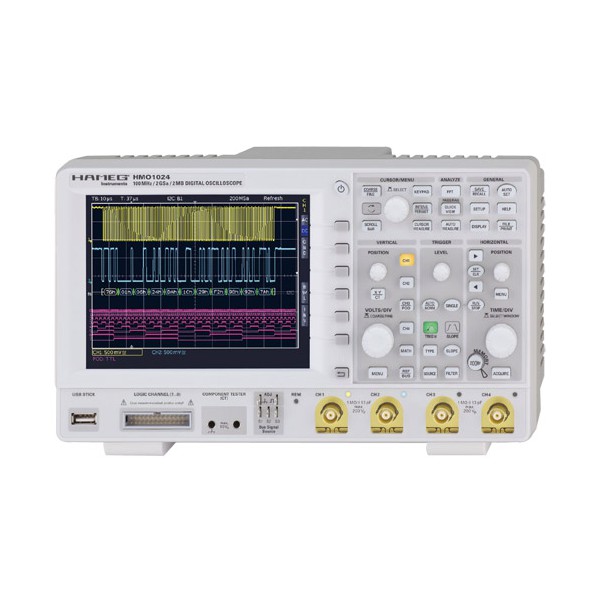

Модель считается переносной, благодаря своей незначительной массе и компактным размерам. Большую часть передней панели составляет дисплей, на который выводится разнообразная информация по сигналу. Пользователь имеет в своём распоряжении обширные возможности по регулировке и настройке. Это позволяет не только получить все необходимые сведения, но и обеспечить работу прибора под свои запросы.

Особенности и преимущества R&S HMO1024:

Разработчик в ходе создания указанной модели ориентировался на создание недорогого, компактного, но максимально эффективного устройства. Учитывались запросы пользователей к предыдущим сериям. Всё это позволило говорить о следующих достоинствах прибора:

• Возможность одновременного вывода нескольких сигналов на дисплей и работа с ними, без необходимости переключать каналы

• Высокая чувствительность, существенно превышающая возможности предшествующих моделей

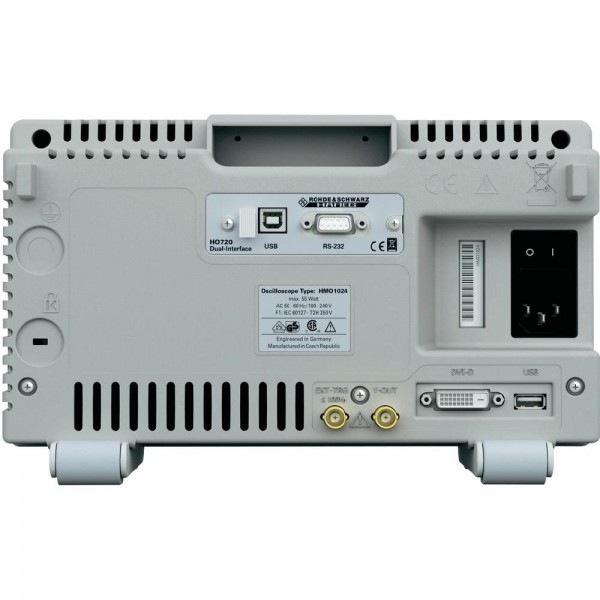

• Для подключения внешних устройств имеются специализированные порты

• Несколько режимов запуска оборудования для получения нужного результата

• Возможность внесения автоматических изменений в процессе анализа для улучшения качества

• Дисплей обладает широким углом обзора, что упрощает работу и считывание показаний

• Регулируемая яркость подсветки

• В процессе охлаждения вентилятор практически беззвучен

• Возможность задания пользователем определённых событий и автоматический их поиск устройством

• Минимальные шумы от аналого-цифрового преобразователя

Осциллограф HMO1024 нашёл своё применение в различных областях. Он необходим при промышленном тестировании оборудования, для мониторинга систем, в ходе обслуживания или ремонта, а также некоторых других направлениях. Поскольку устройство относится к бюджетному классу, оно часто закупается лабораториями учебных заведений. Качество сборки позволяет обеспечить длительный срок службы.

Технические характеристики Rohde & Schwarz HMO1024:

• Полоса пропускания аналоговых каналов (при коэфф. отклонения ≤2 мВ/дел)

20 МГц

• Полоса пропускания аналоговых каналов (при коэфф. отклонения ≥ 5 мВ/дел)

70 МГц

• Время нарастания переходной характеристики (расчетное)

<5 >

• Диапазон значений коэффициента отклонения по вертикали

от 1 мВ/дел до 10 В/дел

• Импеданс аналоговые каналы

1 МΩ, 14 пФ +/-2 пФ

• Импеданс логические каналы

100кΩ, <4 >

• Максимальное входное напряжение

200 В (DC + пик AC)

• Диапазон временной развертки

от 2 нс/дел до 50 с/дел

• Погрешность временной развертки

50×10-6

• Функция ZOOM

до 50’000:1

• Частота дискретизации аналоговые каналы

4 х 1 ГВыб/с, 2 х 2 ГВыб/с

• Частота дискретизации логические каналы

8 х1 ГВыб/с

• Глубина памяти

4 х 1 млн.точек, 2 х 2 млн.точек

• Разрешение

8 бит (до 16 бит в режиме HiRes)

• Скорость обновления

до 2’000 осциллограмм/с

• Источники синхронизации

Входы аналоговых каналов, вход внешнего запуска, сеть питания, входы логических каналов

• Режимы запуска

автоматический, ждущий, однократный

• Виды запуска

по фронту, по спаду, по фронту и спаду, длительности импульса, видеосигналу, логическому условию, событию, последовательной шине данных (опционально)

• Автоматические измерения

28 измерений, разбитых по категориям времени и амплитуды

• Курсорные измерения

амплитудные, временные

• Математическая обработка

пользовательские выражения, редактор формул

• Частотомер Разрядность: Диапазон частот

6 разрядов

• Диагональ

16,5 см (6,5”)

• Разрешение

640х480 пикселей (VGA Color TFT)

• Цветовая схема

256 цветов

• Интерфейсы

USB-A, DVI-D, опционально USB/RS-232/LAN/GPIB

• Размеры

285-175-140
