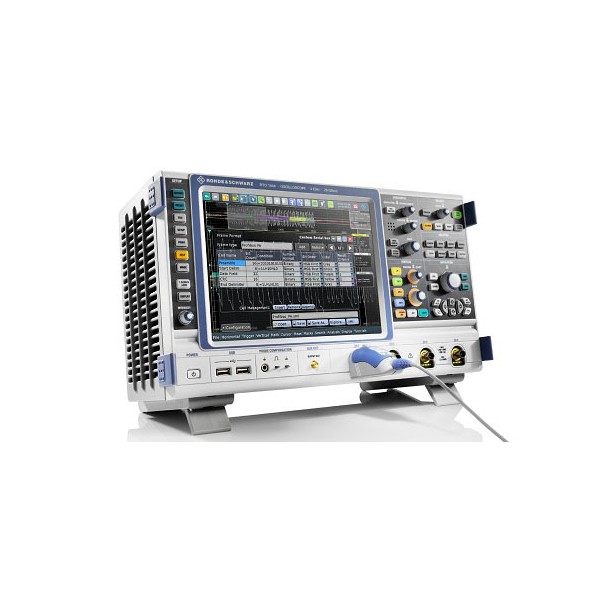

R&S RTE1052 - один из представителей серии цифровых осциллографов RTE1000 от компании Rohde & Schwarz. Он представляет собой двух канальное устройство с максимальным частотным диапазоном 0.5 ГГц и характеризуется прецизионной точностью, минимальной погрешностью и удобством эксплуатации. Оборудование этой категории используется для проведения испытаний, верификации, отладки, исследования и анализа различной радиоэлектронной аппаратуры. Благодаря низкому уровню собственных шумов, Вы можете быть полностью уверены в точности конечных результатов. Использование запатентованного АЦП позволило существенно расширить динамический интервал. Применение качественных компонентов в аппаратной части и современного программного обеспечения гарантируют стабильность полосы измерения даже при показателе чувствительности в 500 мкВ/дел.

Одной из отличительных особенностей линейки RTE выступает емкостный сенсорный дисплей диагональю более десяти дюймов. Он обеспечивает непревзойденное качество изображения и позволяет изменять требуемые параметры без нажатия на функциональные клавиши. На внешнюю поверхность экрана нанесено специальное покрытие, которое защищает его от повреждений. Поддержка режима High Definition и вертикальное разрешение 16 бит гарантируют обнаружение даже малейших единичных отклонений в исследуемом сигнале.

Еще одной характерной чертой RTE1052 является режим SmartGrid, который отвечает за одновременный вывод на монитор информации с нескольких каналов. При этом обеспечивается предельная четкость и детализация осциллограмм. Большой объем интегрированной памяти и функция архивации обеспечивает сохранение длительных последовательностей. При необходимости, Вы всегда сможете получить к ним доступ из основного меню.

Помимо определения временных и амплитудных характеристик, Вы можете воспользоваться функцией Быстрого преобразования Фурье для обработки спектральной составляющей сигнала. Это дает возможность решать широкий круг задач без дополнительных принадлежностей. Совместимость с популярными интерфейсами передачи данных обуславливает удобное сопряжение с персональным компьютером для переноса полученных результатов и составления отчетов. Наличие USB порта позволяет не только сохранять пользовательские настройки на съемный носитель, но и самостоятельно обновлять встроенное ПО.

Технические характеристики R&S RTE1052:

Время нарастания переходной характеристики (расчетное)

<700 >

Импеданс аналоговые каналы

50 Ω+/- 1.5 % 1 MΩ+/- 1 % , 17 пФ+/- 1 пФ(расчетное)

Максимальное входное напряжение

на 50 Ω: 5 В (СКЗ), макс. 30 В (пик) на 1 М Ω: 150 В (СКЗ), макс. 200 В (пик)

Диапазон временной развертки

от 50 пс/дел до 50 с/дел

Погрешность временной развертки

+/- 5·10 -6

Глубина памяти

10/20 млн. точек

Источники синхронизации

по импульсу, по глитчу, по длительности, рант,по окну, по тайм-ауту, по интервалу, по крутизне сигнала, Data2Clock, по шаблону, по состоянию, по заданной последовательности, ТВ/видео опционально:I 2 C/SPI, UART/RS-232/422/485, LIN/CAN, CAN-FD, FlexRay, I

Диагональ

10,4

Разрешение

1024х768

Интерфейсы

USB (2 портатип- A, версия 2.0), USB (2 портатип- A, версия3.0),LAN, DVI-D для внешнего монитора, GPIB(опционально)

Размеры

427 × 249 × 204
