Тип оборудования: одноканальный USB осциллограф-приставка, осциллограф "карандашного" типа

Производитель: АКТАКОМ

Модель: ADS-3025

Гарантия: 1 год

Описание:

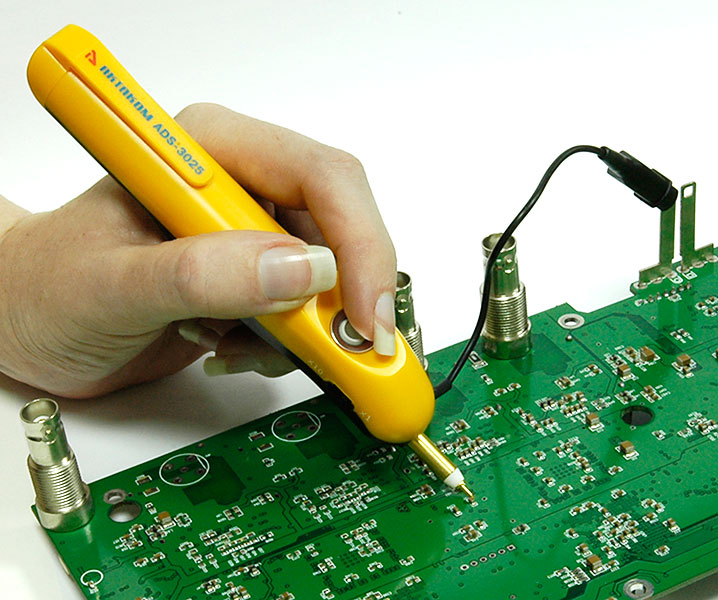

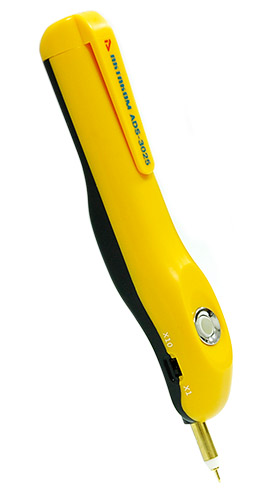

Осциллограф цифровой ADS-3025 - это первый цифровой USB осциллограф "карандашного" типа

Осциллографы имеют полосу пропускания 25 МГц при частоте дискретизации до 100 Мвыб/сек. Прибор отличают компактные размеры, русифицированное программное обеспечение, настраиваемый TrackBall для удобного управления.

Технические характеристики:

Полоса пропускания- 25 MГц

Количество каналов- 1

Регистрация:

• Режим Обычный, пиковый детектор, усреднение
• Макс. дискретизация (реальное время)- 100 Mвыб/сек

Вход:

• Связь по входу- закрытый, открытый, земля
• Входной импеданс- 1 MΩ±2% в параллель 20 пФ±5 пФ
• Учет ослабления пробников- 1X, 10X
• Максимальное входное напряжение- 50 Вп-п (DC + AC пик-пик)

Параметры горизонтальной системы:

• Интерполяция- (sin x)/x
• Глубина записи- 5К точек
• Коэффициент развертки- 5 нс/дел ~ 100 с/дел, с шагом 1~2~5

Параметры вертикальной системы:

• АЦП- 8 бит
• Вертикальное отклонение- 5 мВ/дел ~ 5 В/дел
• Полоса пропускания для аналогового периодического сигнала- 25 МГц
• Полоса пропускания для однократного сигнала- полный диапазон
• Низкочастотный предел- ≥5 Гц ( на входе, закрытый вход, -3dB)
• Время нарастания- ≤14 нс (типичное)
• Погрешность коэф.усиления- ±3%

Измерения:

• Курсорные- ΔV, ΔT и 1/ΔT между курсорами
• Автоматические- Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty
• Математические операции- FFT 4 окна (Hanning, Hamming, Blackman, Rectangle)

Система запуска:

• Режим запуска- однократный, обычный, авто
• Тип запуска- запуск по фронту, запуск по длительности импульса, запуск по скорости нарастания
• Диапазон установки уровня запуска- ±5 делений от центра экрана

Покадровый регистратор:

• Режимы- запись, воспроизведение
• Количество кадров- 1 ~ 100 000 кадров
• Интервал- 10 мс ~ 100 000 мс, с шагом 1~2~5
• Формат записи- *.cap

Режим растяжки:

• Ширина окна- 5 нс ~ 100 с, с шагом 1~2~5
• Задание окна- Курсорами, цифровая форма

Режим "Годен - Не годен":

• Задание маски по горизонтали- ± 10 делений
• Задание маски по вертикали- ± 5 делений
• Статус прохода- однократный с остановкой, цикличный

Формат сохранения файлов- текстовый (*.txt), табличный (*.csv), Excel (*.xls), данные (*.bin), изображение (*.png), сохранение объектов (8 ячеек)

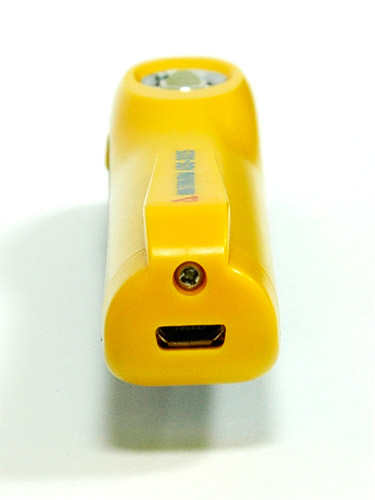

Интерфейс- USB 2.0

Питание- от USB порта ( 5 В/300 мА)

Потребляемая мощность- менее 1,5 Вт

Габаритные размеры- 150 мм × 20 мм × 18 мм (Д*В*Г)

Вес- около 27 гр

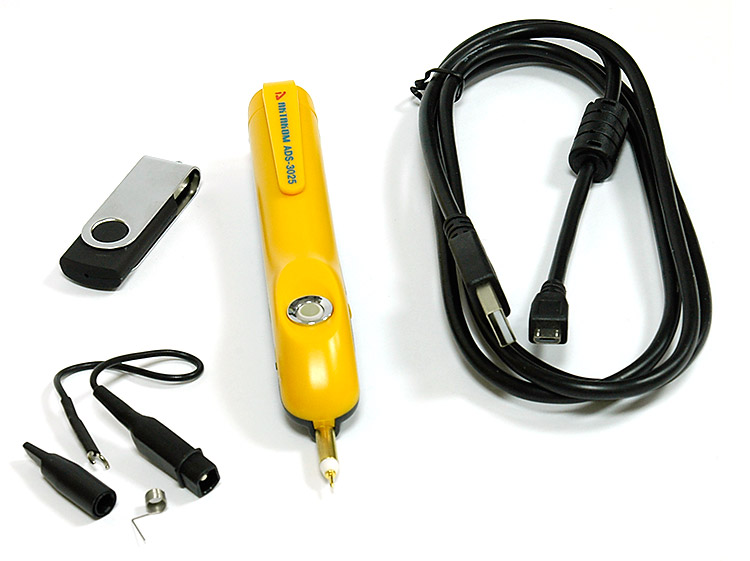

Комплект поставки:

• прибор
• USB кабель для подключения к ПК
• провод "земля" для щупа
• руководство по эксплуатации (краткая инструкция)
• Программное обеспечение ADS-3025_SW Программное обеспечение виртуальных осциллографов
