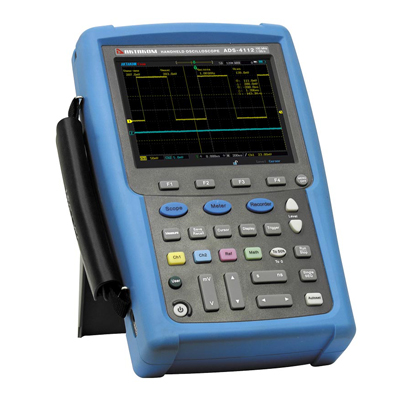

Режим осциллографа

Количество каналов

2

Полоса пропускания

200 МГц

Режим регистрации

выборка, усреднение (2..256), пиковый детектор, огибающая (2..256, AM)

Интерполятор

Sin (x)/x

Компенсация пробников

меандр, 1 кГц

Максимальное входное напряжение

500 В

Вход

Связь по входу

открытый, закрытый, земля

Входной импеданс

1 МОм ±1% || 15 пФ ±3 пФ

Учет ослабления пробников

1X, 10X, 100X

Параметры горизонтальной системы

Макс. частота дискретизации

1 Гвыб/сек (один канал), 500 Мвыб/сек (каждый канал)

Макс. глубина записи

240 К (один канал), 120 К (каждый канал)

Коэффициент развертки

4 нс - 10 с/дел с шагом 1-2-4

Диапазон

±6 делений

Погрешность времени выборки и времени задержки

±20 ppm

Параметры вертикальной системы

Вертикальное отклонение

5 мВ/дел - 50 В/дел с шагом 1-2-5

АЦП

8 бит

Диапазон

±4 деления

Полоса пропускания для аналогового сигнала

100 МГц

Ограничение полосы пропускания

20 МГц

Время нарастания

≤1.75 нс

Погрешность коэф. усиления

5 мВ/дел - 50 В/дел: ≤±2%

Измерения

Курсорные

Ручные, слежение, авто

Автоматические

Period, Frequency, Rise time, Fall time, P Duty cycle, N Duty cycle, Delay (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), P Pulse width, N Pulse width, P Overshoot, N Overshoot, Phase (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), Peak-Peak, Amplitude, High, Low, Max ,Min, Average, Cycle average, RMS, RMS cycle

Математические операции

+, -, *, / , БПФ

БПФ

4 окна: Rectangle, Blackman, Hanning, Hamming

Система запуска

Источник запуска

канал 1, канал 2, внешний

Режим запуска

авто, обычный, однократный

Тип запуска

Фронт, импульс, логика, по последовательной шине

Блокировка уровня запуска

200 нс ~ 10 с

Запуск по фронту

нарастающий, спадающий, нарастающий и спадающий

Запуск по длительности импульса

(>, <, >
(>, <, >

Запуск по логической операции

AND, OR, NAND, NOR

Запуск по последовательной шине

UART/RS-232, LIN, CAN, SPI, I²C, MIL-STD-1553B, ARINC429

Режим связи

DC, AC, ФВЧ, ФНЧ, шумоподавление
