Осциллографы цифровые запоминающие HMOCOMP2 предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов с индикацией результатов измерений на экране и применяются при настройке, ремонте и разработке радиоэлектронной аппаратуры, проведении исследовательских и испытательных работ.

Модели с полосой пропускания в 300 МГц и 400 МГц могут быть  опционально расширены в любое время до полосы пропускания в 500 МГц через обновление программного обеспечения.

Описание средства измерений

Принцип действия осциллографов основан на высокоскоростном аналогово-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа выделяется часть сигнала, предназначенная для отображения на экране.

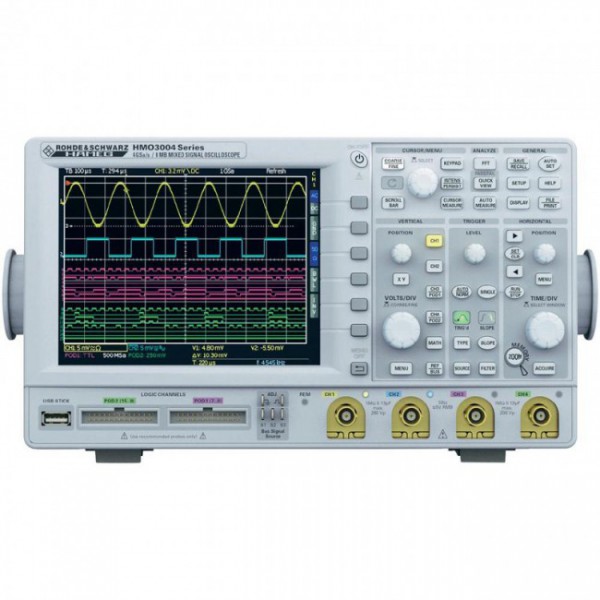

Конструктивно осциллограф выполнен в виде настольного моноблочного прибора, работающего под управлением встроенного программного обеспечения. Осциллографы позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров сигнала, математическую обработку сигналов, статистическую обработку результатов измерений, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран. Дополнительно возможно осуществление декодирования сигналов низкоскоростных шин последовательной передачи данных и логический анализ параллельных шин данных.

Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера. Для организации связи с внешними устройствами применяются интерфейсы USB и опционально GPIB, LAN.

Технические характеристики HMOCOMP2:

• Полоса пропускания аналоговых каналов (при коэфф. отклонения ≤2 мВ/дел)

200 МГц

• Полоса пропускания аналоговых каналов (при коэфф. отклонения ≥ 5 мВ/дел)

500 МГц

• Максимальная входная частота для логических каналов

350 МГц

• Время нарастания переходной характеристики (расчетное)

<0,700 >

• Диапазон значений коэффициента отклонения по вертикали

от 1 мВ/дел до 5 В/дел

• Импеданс аналоговые каналы

1 MΩ, 13 пФ +/-2 пФ (50 Ω подключаемый)

• Импеданс логические каналы

100 kΩ, 4 пФ

• Максимальное входное напряжение

200 В пик (1 MΩ); 5 В скз, макс. 30 В пик (50 Ω);

• Диапазон временной развертки

от 1 нс/дел до 50 с/дел

• Погрешность временной развертки

15×10-6

• Функция ZOOM

до 250000:1

• Частота дискретизации аналоговые каналы

4 х 2 ГВыб/с или 2 х 4 ГВыб/с (4-канальные модели)

• Частота дискретизации логические каналы

16 х 1 ГВыб/с

• Глубина памяти

2 х 4 Мточек или 1 х 8 Мточек (2-канальные модели) 4 х 4 Мточек или 2 х 8 Мточек (4-канальные модели)

• Разрешение

8 бит (до 10 бит в режиме HiRes)

• Скорость обновления

до 5000 осциллограмм/с

• Источники синхронизации

Входы аналоговых каналов, вход внешнего запуска, сеть питания, входы логических каналов (опционально)

• Режимы запуска

Автоматический, ждущий, однократный

• Виды запуска

по фронту, по спаду, по фронту и спаду, длительности импульса, видеосигналу, логическому условию, событию, последовательной шине данных (опционально)

• Автоматические измерения

28 измерений, разбитых по категориям времени и амплитуды

• Курсорные измерения

Амплитудные, временные, минимальное/максимальное значение, стандартное отклонение, скважность, длина пачки импульсов, отношения маркеров, крест-фактор

• Математическая обработка

сложение, вычитание, умножение, деление, БПФ, пользовательские выражения, редактор формул

• Частотомер Разрядность: Диапазон частот

6 разрядов; Диапазон частот: от 0.5 Гц до 300/ 400/ 500 МГц

• Тестирование по маске

Тестирование по критерию годен / не годен; Возможность создать или загрузить маску и выбрать определенное действие

• Генератор тестовых последовательностей

Прямоугольные сигналы / проверка пробников, сигналы последовательных шин, программируемые последовательности

• Цифровой вольтметр Разрядность: Типы измерений:

Разрядность: 3 знака; Типы измерений: DC, DCrms, ACrms, Vpp, Vp+, Vp-, crest factor; Необходимо наличие пробника HZ15

• Диагональ

16,5 см (6,5 дюймов)

• Разрешение

640х480 пикселей (VGA)

• Цветовая схема

256 цветов

• Интерфейсы

Стандартно: USB-host (тип А) Опционально: HO730 Ethernet (RJ-45) /USB-Device (тип B) HO720 USB-Device (тип B) / RS-232 HO740 IEEE-488 (GPIB)

• Размеры

285-220-175
