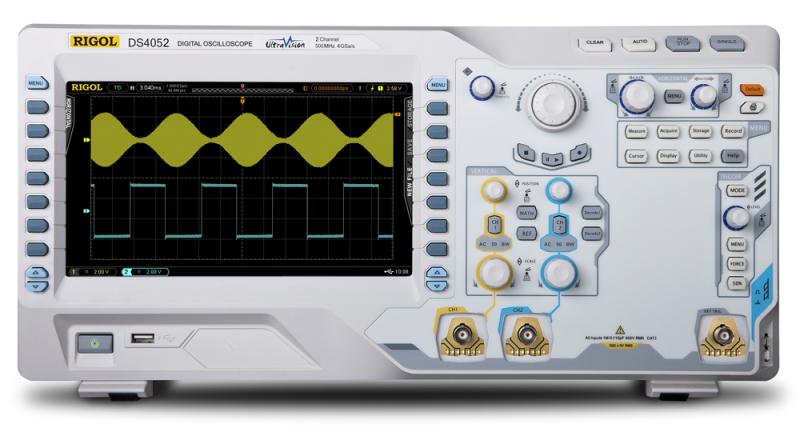

Цифровой осциллограф Rigol DS4052

Цифровой осциллограф Rigol DS4052 - это сочетание исключительных технических характеристик, широких возможностей по анализу сигналов и инновационных технологий, что позволяет использовать осциллограф Rigol DS4052 при разработке, отладке и диагностике цифровых и аналоговых устройств.

Оригинальная инновационная технология UltraVision компании Rigol объединяет в себе превосходную скорость захвата осциллограмм (до 110 тысяч осциллограмм в секунду), удобную навигацию по захваченному сигналу, большую длину записи осциллограммы (до 140 миллионов точек). В этой технологии регистрация сигнала в реальном времени объединена с расширенными возможностями по его анализу и декодированию сигналов шин, при этом отображение сигнала выполняется с изменяемой яркостью (до 256 градаций), в зависимости от интенсивности сигнала.

Расширенная система синхронизации в цифровом осциллографе Rigol DS4052 даёт возможность запуска по сигналам шин I²C, RS-232, SPI, CAN, USB.

Технические характеристики:

• 2 канала

• Полоса пропускания - 500 МГц.

• Частота дискретизации - 4 Гвыб/с (2 Гвыб/с на канал)

• Макс. память - 140 М (70 М на каждый канал)

• Входной импеданс: 1 МОм и 50 Ом.

• Скорость захвата 110000 осц/сек.

• 256 градаций яркости

• Расширенная синхронизация и декодирование, в т.ч. протоколы I2C, CAN, RS232/UART, SPI, USB, FlexRay

• UltraVision

• Курсорные измерения

• 24 автоизмерения

• Матем. функции

• БПФ

• Интерполятор: линейный, Sin(x)/x.

• Усреднение

• Пиковый детектор (500 пс)

• Покадровый регистратор (200000 кадров)

• Самописец

• Тестирование в пределах Pass/Fail.

• Выход синхронизации

• Логич.анализатор: 1Гвыб/сек, 28 М точек 85000 осц /сек.

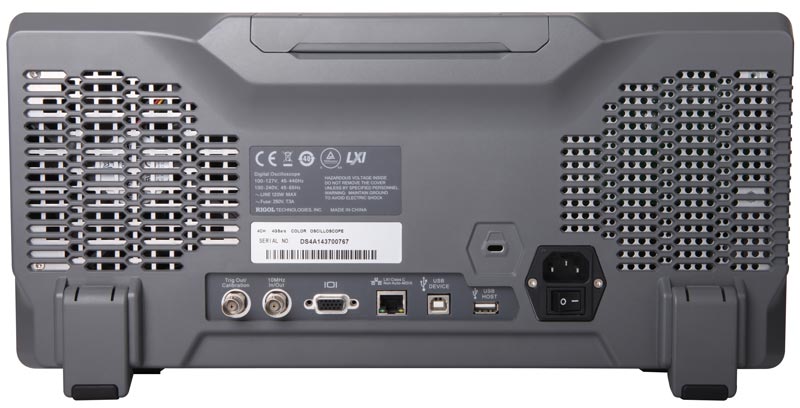

• Интерфейс: 2USB-host, USB-device, LAN, VGA.

• Дисплей: 23 см (9"), цветной, TFT, 800 х 480.

• Вес: 4,8 кг.

• Размеры: 440 x 218 x 130 мм.

Комплект поставки:

• осциллограф

• осциллографические щупы: пассивные пробники 500 МГц RP3500A– 4 шт

• сетевой кабель

• крышка на переднюю панель

• USB кабель для подключения к ПК

• краткое руководство по эксплуатации

Дополнительные аксессуары и опции:

• комплект для монтажа в стойку RM-DS4000

• адаптер USB-GPIB

• пассивный пробник RP2200

• пассивный пробник RP3300A

• пассивный пробник RP3500A

• пассивный пробник RP5600A

• пассивный пробник RP6150A

• дифференциальный активный пробник RP7150A

• высоковольтный пробник RP1300H

• высоковольтный пробник RP1050H

• токовый пробник RP1001C

• токовый пробник RP1002C

• токовый пробник RP1003C

• токовый пробник RP1004C

• токовый пробник RP1005C

• блок питания для токовых пробников RP1000P

• дифференциальный высоковольтный пробник RP1025D

• дифференциальный высоковольтный пробник RP1050D

• дифференциальный высоковольтный пробник RP1100D

• адаптер 50 Ом RT50J

• опция декодирования RS232/UART SD-RS232-DS4

• опция декодирования I2C/SPI SD-I2C/SPI-DS4

• опция декодирования CAN SD-CAN-DS4

• опция декодирования FlexRay SD-FlexRay-DS4
