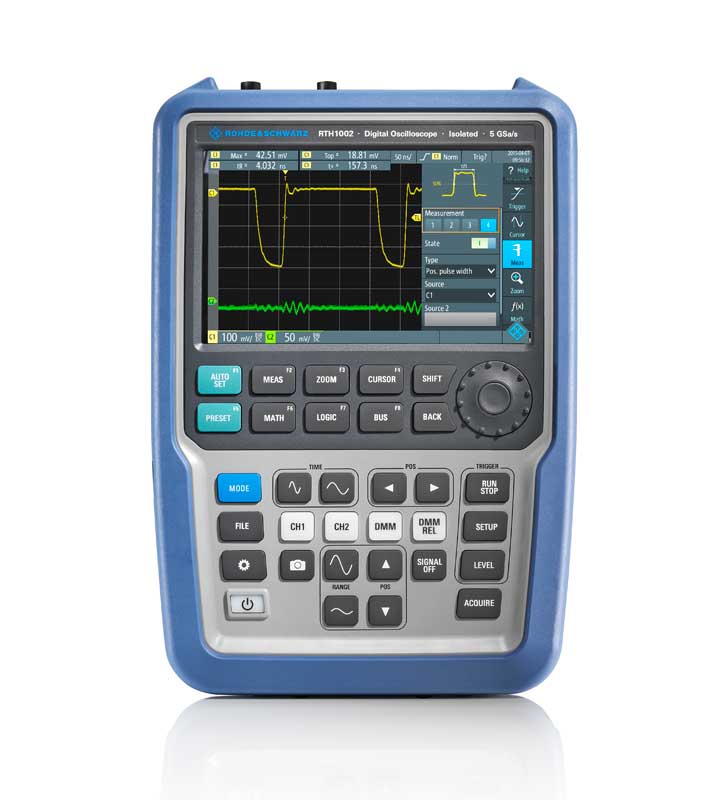

Высокоточный осциллограф RTH1004-B242, разработанный известной немецкой компанией Rohde & Schwarz, объединяет в себе технические характеристики прецизионного прибора и габариты переносного многофункционального измерителя. Устройство представляет собой одну из моделей в линейке RTH1000 и предлагает пользователю четыре входных канала и полосу пропускания, равную 200 МГц. Если мощности будет недостаточно, пиковый показатель рабочей частоты может быть увеличен путем установки той или иной программной опции. Главной отличительной особенностью новой разработки Роде и Шварц, помимо высокой точности и компактных размеров, является корпус, полностью защищенный от воздействия влаги и грязи. Кроме этого, прочная конструкция позволяет выдержать падение с высоты нескольких метров. При этом не требуется повторная настройка или калибровка. Иными словами, RTH 1004-B242 - это идеальный инструмент для решения широкого круга задач в исследовательских лабораториях и промышленных объектах.

Многозадачность

R&S RTH1004-B242 сочетает в себе измерительные функции сразу пяти приборов, что позволяет использовать его для решения задач любой сложности как в узконаправленных (образовательных или метрологических), так и производственных масштабах.

Лабораторный осциллограф

• Повышенная чувствительность: анализ даже самых слабых источников;
• Уникальная система включения;
• Точное выделение исследуемого сигнала;
• Высокочастотный захват колебаний;
• Архивация: сохранение до 5000 осциллограмм;
• Режим автоматических измерений (33 разновидности).

Цифровой мультиметр

• Изолированный разъем;
• Определение и вычисление: постоянное/переменное/суммарное напряжение, ток, сопротивление, ёмкость, проводимость, температура;
• Разрешающая способность: 10000 отсчетов.

Логический анализатор

• Разрешение составляет 8 бит;
• Изолированность от аналоговых входов.

Регистратор полученной информации

• Долговременная регистрация данных: до 23 дней;
• Выявление редких сбоев;
• Контроль до 4-х основных параметров;
• Скорость: 1;2;5 или 10 измерений в секунду;
• Большой объём внутренней памяти: до двух млн отсчетов/канал;
• Статистика: отображение мин/ макс значений с прикреплением временного маркера.

Тестер протоколов

• Возможность декодирования информации;
• Углубленный поиск неисправностей;
• Запуск RTH 1004-B242: по событиям, по данным протоколов;
• Избирательный сбор и обработка необходимых событий.

Непревзойденный уровень безопасности

Все входы, а также цифровые интерфейсы, оснащены двойным слоем изоляции. Это обеспечивает максимальную удобство во время проведения испытаний высоковольтного электрооборудования, а также значительно уменьшает риск случайного короткого замыкания.

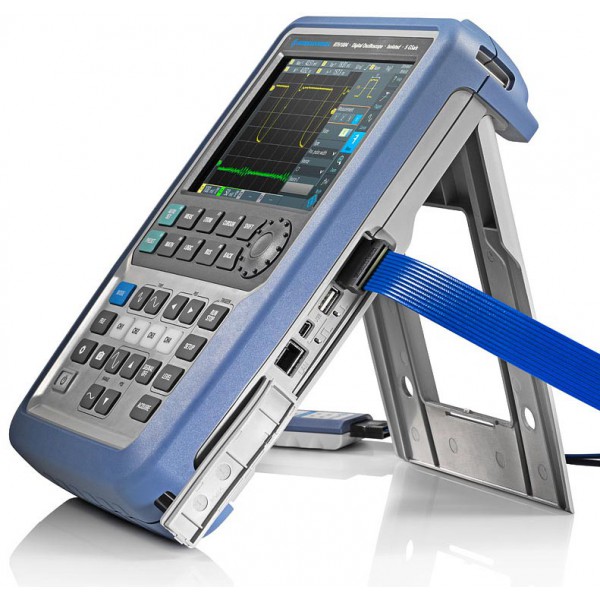

Корпус защищён от механических повреждений, от проникновения пыли и воды, а прорезиненное покрытие обуславливает надёжную транспортировку при работе в полевых условиях. Это дает возможность работать даже в агрессивной климатической среде. Благодаря удобному кнопочному интерфейсу и функциональному колесику можно работать даже в перчатках (если это потребуется).

Использование современных технологий:

• Цветной ёмкостный сенсорный ЖК-монитор;
• Выдающаяся чёткость изображения;
• Быстрый доступ к пользовательским регулировкам и важным функциям;
• Графическое представление в виде графиков и диаграмм;
• Поддержка дистанционного управления с любой портативной техники: ноутбука, телефона, планшета (без дополнительного ПО).

Технические характеристики Rohde & Schwarz RTH1004-B242:

Полоса пропускания аналоговых каналов (при коэфф. отклонения ≤2 мВ/дел)

100 МГц

Максимальная входная частота для логических каналов

250 МГц

Время нарастания переходной характеристики (расчетное)

<1,75 >

Диапазон значений коэффициента отклонения по вертикали

от 2 мВ/дел до 100 В/дел

Импеданс аналоговые каналы

1 МΩ+/-1%, 12 пФ +/-2 пФ

Импеданс логические каналы

100 кΩ+/-2%, ~4 пФ

Максимальное входное напряжение

BNC-входы: CATIV 300 В (СКЗ), 424 В (пик) с пробникамиRT-ZI10 или -ZI11: CAT IV 600В, CAT III 1000 В

Диапазон временной развертки

от 1 нс/дел до 500 с/дел

Погрешность временной развертки

+/- 10×10 -6

Частота дискретизации аналоговые каналы

1 х 5 ГВыб/с 2 х 2,5 ГВыб/с 4 х 1,25 ГВыб/с

Частота дискретизации логические каналы

8 х 1,25 ГВыб/с

Глубина памяти

500 кТочек при дискретизации 5 Гвыб/с 250 кТочек/канал при дискретизации 2,5 Гвыб/с 125 кТочек/канал при дискретизации1,25 Гвыб/с

Разрешение

9 бит

Скорость обновления

до 50’000 осциллограмм/с

Источники синхронизации

входы аналоговых каналов, входы логических каналов (опционально)

Режимы запуска

автоматический, ждущий, однократный

Виды запуска

Стандартно: по фронту, по глитчу, по длительности импульса. Опционально (RTH-K19): ТВ/видео, по последовательности, по состоянию, по полярности импульса, по скорости нарастания, по окну, Data2clock , по последовательной шине данных, таймаут, по интервалу,

Автоматические измерения

до 33 измерений, разбитых по категориям амплитуда/ время/ частота/ мощность

Курсорные измерения

Амплитудные и временные

Математическая обработка

сложение, вычитание, умножение, деление, абсолютное значение, возведение в квадрат, инверсия

Тестирование по маске

тестирование по критерию годен/не годен; выбор реакции на событие: нет/ звуковой сигнал/ стоп одновременно до 5 масок

Диагональ

Емкостной цветной сенсорный, диагональю 7 дюймов

Разрешение

800х480 пикселей (WVGA)

Интерфейсы

USB, LAN, micro SD card

Размеры

201×293×74 мм
