Артикул: 1002-408
|
Тип оборудования: Многофункциональный тестер
Производитель: Megger
Модель: MFT1825
Гарантия: 1 год

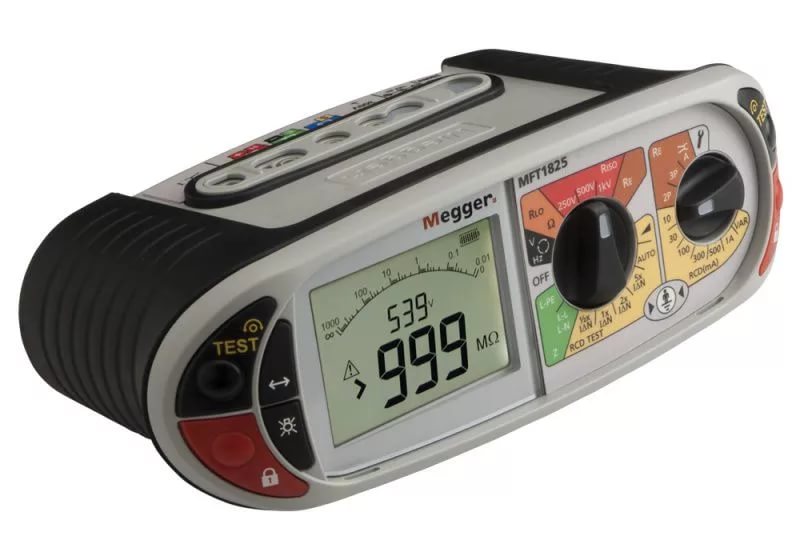

Описание тестера MFT1825:
Многофункциональный тестер Megger MFT1825 позволяет выполнять измерения сопротивления изоляции, сопротивления электрической цепи, контуров коротких замыканий, параметров срабатывания УЗО и многих других параметров. Устройство обеспечивает выполнение всех тестов, требующихся для электрической сертификации промышленного, коммерческого и бытового оборудования со стационарной электропроводкой.
Прибор соответствует уровню электрической безопасности CAT IV. С его помощью можно выполнять измерения низковольтных электрических цепей без дополнительного защитного оборудования. Устройство защищено от больших переходных бросков напряжения.
Предупреждения об опасности обеспечивают защиту от поражения электрическим током при проверке систем большой мощности. Если цепь находится под напряжением при тесте изоляции или проводимости, на экране отображается уровень напряжения. Если уровень этого напряжения превышает безопасный, измерение останавливаются, и выдается предупреждающий сигнал.
Элементы управления многофункционального тестера Megger MFT1825 обеспечивают универсальность его использования. Управление основными функциями продублировано с обеих сторон для удобного управления правой и левой рукой.
Корпус прибора защищен от внешних воздействий по стандарту IP54. Его можно использовать в условиях повышенной влажности, в том числе, после попадания воды на корпус. Для переключения режимов работы используются поворотные переключатели, которыми удобно пользоваться в перчатках. Дисплей имеет подсветку для работы в условиях плохого освещения
Основные характеристики MFT1825:
Технические характеристики многофункционального тестера MFT1825:
| Измерение сопротивления изоляции | ||
|---|---|---|
| Выходное напряжение | 0% +20% при номинальной нагрузке или меньше | |
| Погрешность отображения напряжения | ±3% ±3 цифры, ±0.5% от номинального напряжения | |
| Ток короткого замыкания | 1.5 мА номинальный испытательный ток | |
| Испытательный ток на нагрузке | 1 мА при минимально допустимых параметрах изоляции | |
|
Погрешность измерения
| ||
| 1000 В | 10 kΩ ~ 999 MΩ | ±3% ±2 цифры |
| 500 В | 10 kΩ ~ 500 MΩ | ±3% ±2 цифры |
| >500 MΩ | ±10% ±4 цифры | |
| 250 В | 10 kΩ ~ 250 MΩ | ±3% ±2 цифры |
| >250 MΩ | ±10% ±4 цифры | |
|
Контроль целостности цепи / измерение сопротивления
| ||
| 0.01 Ω ~ 99.9 Ω | ±2% ±2 цифры | |
| 100 Ω ~ 99.9 kΩ | ±5% ±2 цифры | |
| Напряжение разомкнутой цепи | 5 В ±1 В | |
| Испытательный ток (0 Ω ~ 9.99 Ω) | 205 мА или 15 мА (выбирается пользователем) ± 5 мА | |
|
Тестирование контура короткого замыкания
| ||
| Подводимое напряжение фаза/земля | 48 В ~ 280 В (45 Гц ~ 65 Гц) | |
| Подводимое напряжение фаза/фаза | 48 В ~ 280 В (45 Гц ~ 65 Гц) | |
| Погрешность тестов фаза-нейтраль / фаза-фаза | ±5% ±5 цифр | |
| Погрешность тестов фаза-земля | 0.1 Ω ~ 39.9 Ω | 40.0 Ω ~ 1000 Ω |
| ±5% ±5 цифр ± порог шума | ±10% ±5 цифр | |
| Диапазон отображения | 0.01 Ω ~ 1000 Ω | |
| Диапазон ожидаемого тока короткого замыкания при тесте фаза-земля | 20 кA | |
| Диапазон максимального ожидаемого тока короткого замыкания при тесте фаза-фаза | 20 кA | |
|
Тесты УЗО
| ||
| Подача вплоть до 100 мА | 48 В ~ 480 В (45 Гц ~ 65 Гц) | |
| Подача вплоть до 1 A | 48 В ~ 280 В | |
| Тип УЗО | Тип AC, A, S | |
| Тест без срабатывания УЗО (1/2xI) | –10% ~ –0% | |
| Тест со срабатыванием УЗО (1xI, 2xI и 5xI) | +0% ~ +10% | |
| Напряжение прикасания (0 ~ 253 В) | +5% +15% ±0.5 В | |
| Время срабатывания | ±1% ±1 мс | |
| Ток срабатывания | ±5% | |
| Пошаговое увеличение с переменным шагом (в зависимости от УЗО) | 10 мА ~ 50 мА - Шаги 1 мА | |
| 50 мА ~ 500 мА - Шаги 5 мА | ||
| 500 мА ~ 1000 мА - Шаги 10 мА | ||
|
Измерение параметров сети
| ||
| Напряжение | 10 V ~ 600 В (15 ~ 400 Гц) | |
| Индикация последовательности фаз | L1–L2–L3 и L1–L3–L2 | |
| Частота | 15 Гц ~ 99 Гц ±0.5% ±1 цифра | |
| 100 Гц ~ 400 Гц ±2.0% ±2 цифры | ||
| Разрешение по частоте | 0.1 Гц | |
|
Измерение сопротивления на землю
| ||
| Разрешение | 0.01 Ω | |
| Ток | 0.45 мА или 4.5 мА | |
| Подавление помех | 20 В от пика до пика (7 В СКЗ) | |
| Макс. сопротивления щупов Rp и Rc | 100 kΩ при 50 В 5 kΩ при 25 В 2 и 3 полюсный метод (0.01 Ω ~ 1.999 kΩ) ±2.0% ±3 цифры | |
| Дистанционный метод | (1.00 Ω ~ 1.999 kΩ) ±5.0% ±3 цифры | |
| Бесстержневой метод | (1.00 Ω ~ 199 Ω) ±7.0% ±3 цифры | |
|
Измерение тока (через дополнительные токовые клещи)
| ||
| Погрешность | ±5.0% ±3 цифры | |
| Диапазон | От 0.1 мА до 200 A перемен. тока | |
| Разрешение | 0.1 мА | |
|
Вход для сигнала датчика в мВ, включая датчик температуры (отдельный модуль другой фирмы)
| ||
| Погрешность | ±1.0% ±2 цифры | |
| Диапазон | От 0.0 мВ до ±199.9 мВ пост. тока | |
| Разрешение | 0.1 мВ | |
|
Общие данные
| ||
| Питание | Щелочные аккумуляторы IEC LR6 тип AA (6 элементов – в комплекте) | |
| Стандарты безопасности | IEC 61010-1:2010 | |
| IEC 61010-30:2010 | ||
| IEC 61010-031:2008 | ||
| 600 V Cat III / 300 V Cat IV (макс. междуфазное напряжение 600 В) | ||
| IEC 61557:2007 части от 1 до 10 | ||
| Электромагнитная совместимость | В соответствии с IEC 61326, редакция 2, класс размещения В | |
| Температура (рабочая) | -10 °C ~ +55 °C | |
| Температура (хранения) | -25 °C ~ +70 °C | |
| Относительная влажность (рабочая) | 90% при +40 °C макс. | |
| Макс. высота над уровнем моря | 2000 м | |
| Масса | 1 кг (с батареями, включая кейс) | |
| Степень защиты от влаги и пыли | IP54 | |
| Температура калибровки | +20 °C | |
| Температурный коэффициент | <0,1% > | |
Комплект поставки тестера MFT1825:
|
