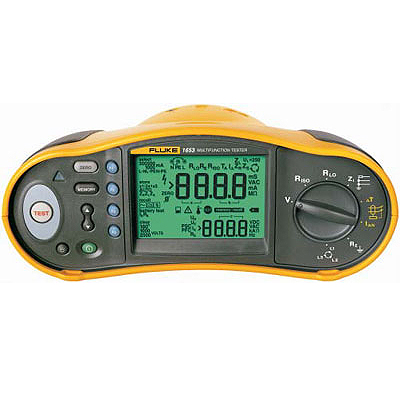

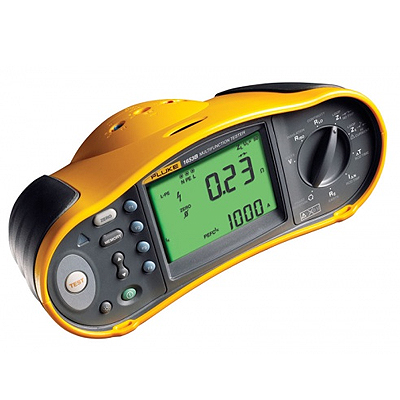

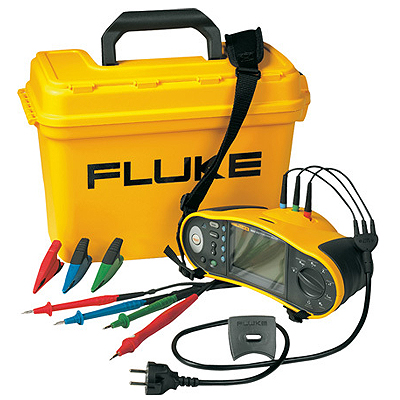

Измерение напряжения
переменного тока
|
|
Диапазон:
|
500 В:
|
|
Разрешение:
|
0,1 В
|
|
Погрешность (50 - 60 Гц)
|
± (0,8% + 3 знака)
|
|
Входное полное сопротивление
|
3,3 MОм
|
|
Защита от перегрузки
|
660 В (среднеквадратичное значение)
|
|
|
Тестирование целостности
|
|
Диапазон (авт. регулирование диапазона):
|
20 Ом, 200 Ом, 2000 Ом
|
|
Разрешение:
|
0,01 Ом, 0,1 Ом, 1 Ом
|
|
Ток тестирования:
|
> 200 мА
|
|
Напряжение в разомкнутой цепи:
|
> 4 В
|
|
Погрешность:
|
± (1,5%+3 знака)
|
|
|
Измерение сопротивления
изоляции
|
|
Напряжение тестирования:
|
|
|
Fluke 1652C:
|
250 - 500 - 1000 В
|
|
Fluke 1653B + 1654B:
|
50 - 100 - 250 - 500 - 1000 В
|
|
|
|
Напряжение тестирования:
|
50 В
|
|
Ток тестирования:
|
1 мАпри 50 кОм
|
|
Диапазон сопротивления изоляции:
|
10 кОм - 50 мОм
|
|
Разрешение:
|
0,01 мОм
|
|
Погрешность:
|
± (3% + 3 знака)
|
|
|
|
|
Напряжение тестирования:
|
100 В
|
|
Ток тестирования:
|
1 мАпри 100 кОм
|
|
Диапазон/разрешение
|
20 MОм/0,01 MОм
|
|
Диапазон/разрешение
|
100 MОм/0,1 MОм
|
|
Погрешность:
|
± (3% + 3 знака)
|
|
|
|
|
Напряжение тестирования:
|
250 В:
|
|
Ток тестирования:
|
1 мАпри 250 кОм
|
|
Диапазон/разрешение
|
20 MОм/0,01 MОм
|
|
Диапазон/разрешение
|
200 MОм/0,1 MОм
|
|
Погрешность:
|
± (1,5%+3 знака)
|
|
|
|
|
Напряжение тестирования:
|
500 В:
|
|
Ток тестирования:
|
1 мАпри 500 кОм
|
|
Диапазон/разрешение
|
20 MОм/0,01 MОм
|
|
Диапазон/разрешение
|
200 MОм/0,1 MОм
|
|
Погрешность:
|
± (1,5%+3 знака)
|
|
Диапазон/разрешение
|
500 MОм/1 MОм
|
|
Погрешность:
|
10%
|
|
|
|
|
Напряжение тестирования:
|
1000 В
|
|
Ток тестирования:
|
1 мА @ 1 MОм
|
|
Диапазон/разрешение
|
20 MОм/0,01 MОм
|
|
Диапазон/разрешение
|
200 MОм/0,1 MОм
|
|
Погрешность:
|
± (1,5%+3 знака)
|
|
Диапазон/разрешение
|
500 MОм/1 MОм
|
|
Погрешность:
|
10%
|
|
|
|
|
Авторазрядка:
|
Постоянное время разрядки, 0,5 секунды для C = 1 мк Филименее.
|
|
Обнаружение контура под током:
|
Запрещает тест, если напряжение на зажимах > 30 В до инициирования теста
|
|
Максимальная емкостная нагрузка:
|
Работает с нагрузкой 5 мкФ
|
|
|
Измерение полного
сопротивления контура
|
|
Диапазон:
|
100 - 500 В переменного тока (50/60 Гц)
|
|
Входные разъемы:
|
Программная клавиатура
|
|
Полное сопротивление контура:
|
Фаза - земля
|
|
Полное сопротивление линии:
|
Фаза - нейтраль
|
|
Ограничение на последовательные тесты:
|
Автоматическое отключение для охлаждения после 50
последовательных тестов с 10-секундными интервалами
(как правило)
|
|
|
|
|
Макс. Режим быстрых измерений больших токов:
|
|
|
Режим предотвращением размыкания для УЗО
|
|
|
|
|
|
Диапазон/разрешение
|
20 Ом/0,01 Ом
|
|
Диапазон/разрешение
|
200 Ом/0,1 Ом
|
|
Диапазон/разрешение
|
2000 Ом/1 Ом
|
|
|
|
|
Погрешность (Без режима предотвращения размыкания для УЗО):
|
± (3% + 6 знаков)
|
|
Погрешность (Режим быстрых измерений больших токов:):
|
± (2% + 4 знака)
|
|
|
Тест ожидаемого тока
короткого замыкания /
повреждения
|
|
Вычисление:
|
Ожидаемый ток короткого замыкания или повреждения определяется делением измеренного сетевого
напряжения на измеренное сопротивление контура (L-PE) или линейное сопротивление (L-N)
|
|
Диапазон:
|
0 - 25 кА
|
|
Разрешение (Ik < >А):
|
1 А
|
|
Разрешение (Ik >= 1000 А):
|
0,1 кА
|
|
Погрешность:
|
Определяется измерениями погрешности сопротивления контура и сетевого напряжения.
|
|
|
Тестирование УЗОТ
|
|
Fluke 1654B:
|
AC, G, S, A, B
|
|
Fluke 1652C:
|
AC, G, S, A
|
|
Fluke 1653B:
|
AC, G, S, A
|
|
|
Тест времени размыкания (ΔT)
|
|
Погрешность времени размыкания
|
±(1% показаний + 1 знак)
|
|
|
|
|
Множитель
|
x ½
|
|
Настройки тока:
|
10, 30, 100, 300, 500, 1000 мА
|
|
Погрешность силы тока:
|
+10% - 0%
|
|
Тип УЗО:
|
G
|
|
Диапазон измерений:
|
310 мс (Европа), 2000 мс (Великобритания)
|
|
Тип УЗО:
|
S
|
|
Диапазон измерений:
|
510 мс (Европа), 2000 мс (Великобритания)
|
|
|
|
|
Множитель
|
x 1
|
|
Настройки тока:
|
10, 30, 100, 300, 500, 1000 мА
|
|
Погрешность силы тока:
|
10% - 0%
|
|
Тип УЗО:
|
G
|
|
Диапазон измерений:
|
310 мс
|
|
Тип УЗО:
|
S
|
|
Диапазон измерений:
|
510 мс
|
|
|
|
|
Множитель
|
x 5
|
|
Настройки тока:
|
10, 30 мА
|
|
Погрешность силы тока:
|
±10%
|
|
Тип УЗО:
|
G
|
|
Диапазон измерений:
|
50 мс
|
|
Тип УЗО:
|
S
|
|
Диапазон измерений:
|
160 мс
|
|
|
Тест тока размыкания
(линейно-нарастающего
воздействия)
|
|
Диапазон тока:
|
50% - 110% номинального тока УЗОТ
|
|
Размер шага:
|
10% от IΔN
|
|
Время задержки при замыкании контактов (Тип G):
|
300 мс / шаг
|
|
Время задержки при замыкании контактов (Тип S):
|
500 мс / шаг
|
|
Погрешность измерения тока размыкания:
|
±5%
|
|
|
Измерение сопротивления
заземления (RE) - Fluke 1653B + 1654B
|
|
Диапазон/разрешение
|
200 Ом/0,1 Ом
|
|
Погрешность:
|
± (2% +5 знаков)
|
|
Диапазон/разрешение
|
2000 Ом/1 Ом
|
|
Погрешность:
|
± (3,5% +10 знаков)
|
|
Частота:
|
128 Гц
|
|
Требуемое напряжение:
|
+25 В
|
|
|
Индикация чередования фаз
|
|
Значок:
|
Значок «Индикатор чередования фаз» активен
|
|
Отображение чередования фаз:
|
|
|
|
Отображение '1-2-3' в цифровом поле дисплея для правильного чередования.
|
|
|
Отображение ‘3-2-1' для неправильного чередования.
|
|
|
Прочерки вместо номера указывают на невозможность выполнения правильного определения.
|
|
|
Типы УЗОТ
|
|
G
|
Общий, без задержки
|
|
S
|
Задержка по времени
|
|
А
|
Отклик на импульсный сигнал
|
|
Переменный ток
|
Отклик на переменный ток
|
|
B
|
1654B
|
|
