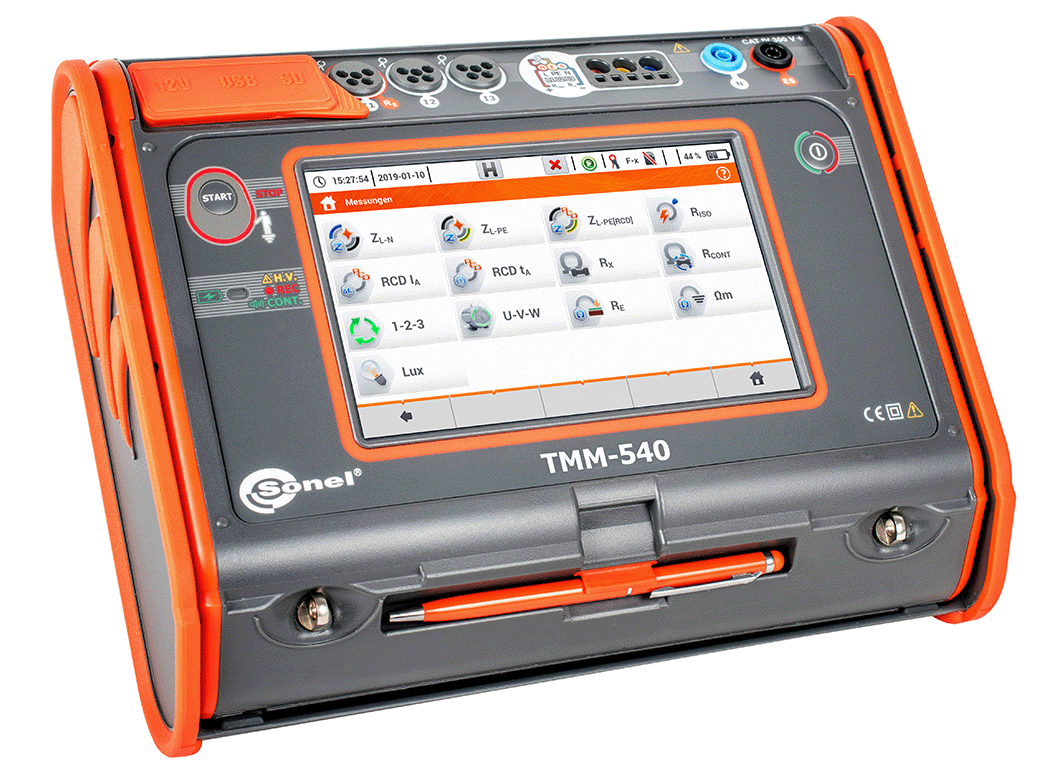

Измеритель параметров электробезопасности электроустановок TMM-540

Измеритель параметров электробезопасности электроустановок TMM-540
/images/all/3/21164/big/img_5.png
jijijij

ЦЕНА: 465 360 руб.

КУПИТЬ

ПРОИЗВОДИТЕЛЬ:
Sonel

Польша

Артикул: WMRUТММ540

	Гарантия: 3 года
	Внесен в Госреестр СИ.
	Руководство по эксплуатации: Скачать (PDF, 18.28MB)
	Версия для печати

Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

ОПИСАНИЕ ОТЗЫВЫ ВОПРОСЫ

Тип оборудования: Измеритель параметров электробезопасности электроустановок

Производитель: Sonel

Модель: TMM-540

Гарантия: 3 года

Описание измерителя TMM-540:

TMM-540 – многофункциональный измерительный прибор. Применяется при приемосдаточных и периодических испытаниях электроустановок. Прибор совмещает в себе функциональные возможности серии MZC/ТС, MRP, MIC/ТМ, MRU/ТЕ, TKF и LXP.

Функция регистратора позволит провести анализ токовых нагрузок и параметров качества электрической энергии.

Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.

Таблица сравнения серии MPI и TMM
Измерение	MPI-502	MPI-520	MPI-525	MPI-530	MPI-530-IT	TMM-540
Измерение параметров петли «фаза-нуль»	Z_{L-N, L-PE, L-L, L-PE RCD}	Z_{L-N, L-PE, L-L, L-PE RCD}	Z_{L-N, L-PE, L-L, L-PE RCD}	Z_{L-N, L-PE, L-L, L-PE RCD}	Z_{L-N, L-PE, L-L, L-PE RCD}	Z_{L-N, L-PE, L-L, L-PE RCD}
Измерение параметров УЗО	AC, A Режим Auto	AC, A, B Режим Auto	AC, A, B Режим Auto	АС, А, F, B, B+ Режим Auto	АС, А, F, B, B+ Режим Auto В сетях IT	АС, А, F, B, B+ EV Режим Auto В сетях IT
Rcont	+	+	+	+	+	+
Измерение параметров изоляции	-	1000 В, 3 ГОм AutoISO-1000C	2500 В, 10 ГОм Каб, Кпол AutoISO-2500	1000 В, 10 ГОм AutoISO-1000C	1000 В, 10 ГОм AutoISO-1000C	1000 В, 10 ГОм AutoISO-1000C
Измерение параметров заземляющих устройств	-	3p	3p	3p, 3p+клещи, 4p, ρ, клещи+клещи	3p, 3p+клещи, 4p, ρ, клещи+клещи	3p, 3p+клещи, 4p, ρ, клещи+клещи
U,I,f,Q,P,S,cosφ	-	+	-	+, гармоники	+, гармоники	+, гармоники
LOGGER	-	-	-	+	+ (1 фаза)	+ (3 фазы)
Чередование фаз	-	+	+	+	+	+
Освещенность (люксметр)	-	-	-	+ LP1	+ LP1	+ LP1, LP-10B, LP-10A
Память/ПК	+ OR-1 (USB) v2	+ USB	+ USB	+ USB OR-1 (USB) v2	+ USB OR-1 (USB) v2	+ USB Wi-Fi

Z L-N – измерение полного сопротивления петли фаза-ноль и расчет тока короткого замыкания
Z L-PE - измерение полного сопротивления петли фаза-защитное заземление и расчет тока короткого замыкания
Z L-L - измерение полного сопротивления петли фаза-фаза и расчет тока короткого замыкания
Z L-PE RCD - измерение полного сопротивления петли фаза-фаза и расчет тока короткого замыкания без срабатывания УЗО (для УЗО с номинальными дифференциальными токами от 30 мА)
Режим Auto измерений параметров УЗО позволяет автоматически измерить все необходимые параметры устройства защитного отключения. Прибор автоматически запускает измерение, необходимый список измеряемых параметров устанавливается пользователем самостоятельно в меню прибора.
Rcont – измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов
3p – измерение сопротивления заземляющего устройства с использованием трехполюсной схемы измерения
Клещи+клещи – метод двух клещей позволяет проводить измерения сопротивления ЗУ без использования вспомогательных зондов (токовый и потенциальный). Для проведения измерения необходимо двое клещей: передающие клещи N-1 и измерительные клещи C-3
U – измерение действующего напряжения сети
I – измерение тока в сети
f – измерения частоты сети
Q – измерение реактивной мощности
P– измерение активной мощности
S– измерение полной мощности
cosφ – измерения коэффициента мощности
LOGGER – регистратор параметров сети ( U,I,f,Q,P,S,cosφ) с заданным интервалом времени (от 1 до 99 секунд). Регистрация производится по одной фазе. Для измерения требуется дополнительная покупка токоизмерительных клещей C-3

Функциональные возможности TMM-540:

регистратор параметров качества электроэнергии;
калькулятор потерь электрической энергии;
измерение параметров зарядных станций для электромобилей с помощью адаптера EVSE-01;
измерение полного, активного и реактивного сопротивления в сетях TN и IT;
измерение полного сопротивления в цепях L-L, L-N и L-PE;
измерение полного сопротивления в цепи L-PE без срабатывания УЗО;
вычисление ожидаемого тока короткого замыкания;
измерение тока и времени отключения УЗО типа АС, А, F, B, В+ и EV;
измерение тока и времени отключения УЗО в сетях с изолированной нейтралью;
измерение сопротивления изоляции испытательным напряжением до 1000 В;
измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов Rcont током ±200 мА;
измерение сопротивления заземляющих устройств методом 3p, 3p+клещи, 4p, 2-х клещей;
измерение удельного сопротивления грунта;
индикация последовательности чередования фаз и направления вращения двигателей;
измерение освещённости;
формирование параметров автоматических измерений;
сохранение результатов измерений в память и передача данных на ПК.

Технические характеристики TMM-540:

Измерение переменного напряжения (True RMS). Диапазон частоты: 45...65 Гц.

Диапазон	Разрешение	Основная погрешность
0...299,9 В	0,1 В	±(2% и.в. + 4 е.м.р.)
300…500 В	1 В	±(2% и.в. + 2 е.м.р.)

Измерение частоты в диапазоне напряжения 50...500 В.

Диапазон	Разрешение	Основная погрешность
45,0...65,0 Гц	0,1 Гц	±(0,1% и.в. + 1 е.м.р.)

Измерение сопротивления петли короткого замыкания Z_L-PE, Z_L-N, Z_L-L

Диапазон отображения	Разрешение	Основная погрешность
0...19,999 Ом	0,001 Ом	±(5% и.в. + 0,03 Ом)
20,00...199,99 Ом	0,01 Ом	±(5% и.в. + 0,3 Ом)
200,0...1999,9 Ом	0,1 Ом	±(5% и.в. + 3 Ом)

Измерение сопротивления петли короткого замыкания Z_L-PE[RCD](без срабатывания УЗО)

Диапазон отображения	Разрешение	Основная погрешность
0...19,99 Ом	0,01 Ом	±(6% и.в. + 10 е.м.р.)
20,0...199,9 Ом	0,1 Ом	±(6% и.в. + 5 е.м.р.)
200...1999 Ом	1 Ом	±(6% и.в. + 5 е.м.р.)

Измерение тока срабатывания УЗО I_A для синусоидального дифференциального тока

Выбранный номинальный ток УЗО	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
10 мA	3,0...10,0 мA	0,1 мA	0,3 x I_Dn...1,0 x I_Dn	±5% I_Dn
30 мA	9,0…30,0 мA	0,1 мA
100 мA	33...100 мA	1 мA
300 мA	90...300 мA
500 мA	150...500 мA
1000 мA	330…1000 мA

Измерение тока срабатывания УЗО I_A для пульсирующего однополярного дифференциального тока и пульсирующего однополярного с постоянной составляющей 6 мА

Выбранный номинальный ток УЗО	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
10 мA	3,5…20,0 мA	0,1 мA	0,35 x I_Dn..2,0 x I_Dn	±10% I_Dn
30 мA	10,5…42,0 мA	0,1 мA	0,35 x I_Dn..1,4 x I_Dn
100 мA	35…140 мA	1 мA
300 мA	105...420 мA
500 мA	175…700 мA

Измерение тока срабатывания УЗО I_A для постоянного дифференциального тока

Выбранный номинальный ток УЗО	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
10 мA	2,0…20,0 мA	0,1 мA	0,2 x I_Dn…2,0 x I_Dn	±10% I_Dn
30 мA	6...60 мA	1 мA
100 мA	20...100 мA
300 мA	60...600 мA
500 мA	100...1000 мA

Измерение действующего значения напряжения прикосновения U_B

Диапазон измерения	Разрешение	Основная погрешность
0...9,9 В	0,1 В	10% и.в. + 5 е.м.р.
10,0...99,9 В	0,1 В	± 15% и.в.

Измерение напряжения помех переменного тока

Диапазон	Разрешение	Основная погрешность
0...100 В	1 В	±(2% и.в. + 3 е.м.р.)

Измерение сопротивления вспомогательных электродов R_H, R_S

Диапазон измерения	Разрешение	Основная погрешность
0...999 Ом	1 Ом	±(5% (R_S+ R_E+ R_H) + 3 е.м.р.)
1,00...9,99 кОм	0,01 кОм
10,0...50,0 кОм	0,1 кОм

Измерение времени отключения УЗО

Тип УЗО	Множитель	Диапазон измерения	Разрешение	Основная погрешность
Общего типа	0,5 I_Dn	0…300 мс	1 мс	±(2% и.в. + 2 е.м.р.)
	1 I_Dn	0…300 мс
	2 I_Dn	0…150 мс
	5 I_Dn	0...40 мс
Селективные	0,5 I_Dn	0...500 мс
	1 I_Dn	0...500 мс
	2 I_Dn	0...200 мс
	5 I_Dn	0...150 мс

Измерение сопротивления заземляющих устройств R_E методом 3p, 4p

Диапазон	Разрешение	Основная погрешность
0...0,35 Ом	0,01 Ом	±(2% и.в. + 10 е.м.р.)
0,35...9,99 Ом	0,01 Ом	±(2% и.в. + 4 е.м.р.)
10,0...99,9 Ом	0,1 Ом	±(2% и.в. + 3 е.м.р.)
100...999 Ом	1 Ом
1,00...1,99 кОм	0,01 кОм

Измерение сопротивления заземляющих устройств R_E методом 3p+клещи

Диапазон	Разрешение	Основная погрешность
0...0,35 Ом	0,01 Ом	±(8% и.в. + 10 е.м.р.)
0,35...9,99 Ом	0,01 Ом	±(8% и.в. + 4 е.м.р.)
10,0...99,9 Ом	0,1 Ом
100...999 Ом	1 Ом
1,00...1,99 кОм	0,01 кОм

Измерение сопротивления заземляющих устройств R_E методом 2-х клещей.

Диапазон	Разрешение	Основная погрешность
0...0,35 Ом	0,01 Ом	±(10% и.в. + 10 е.м.р.)
0,35...9,99 Ом	0,01 Ом	±(10% и.в. + 4 е.м.р.)
10,0...19,9 Ом	0,1 Ом	±(10% и.в. + 4 е.м.р.)
20,0...99,9 Ом	0,1 Ом	±(20% и.в. + 4 е.м.р.)

Измерение электрического сопротивления R_CONT током ±200 мА

Диапазон	Разрешение	Основная погрешность
0...19,99 Ом	0,01 Ом	±(2% и.в. + 3 е.м.р.)
20,0...199,9 Ом	0,1 Ом
200...400 Ом	1 Ом

Измерение электрического сопротивления R_X малым током

Диапазон	Разрешение	Основная погрешность
0...199,9 Ом	0,1 Ом	±(3% и.в. + 3 е.м.р.)
200...1999 Ом	1 Ом	±(3% и.в. + 3 е.м.р.)

Измерение сопротивления изоляции

Диапазон отображения для U_N = 50_100_250_500_1000 В	Разрешение	Основная погрешность
0...1999 кОм	1 кОм	±(3% и.в. + 8 е.м.р.)
2,00...19,99 МОм	0,01 МОм
20,0...199,9 МОм	0,1 МОм
200...999 МОм	1 МОм
1,00...9,99 ГОм	0,01 ГОм	Не нормируется

Измерение сопротивления изоляции с использованием адаптеров WS-03 и WS-04

Диапазон отображения для U_N = 50_100_250_500 В	Разрешение	Основная погрешность
0...1999 кОм	1 кОм	±(5% и.в. + 8 е.м.р.)
2,00...19,99 МОм	0,01 МОм
20,0...199,9 МОм	0,1 МОм
200...999 МОм	1 МОм
1,00...2,00 ГОм	0,01 ГОм	±(6% и.в. + 6 е.м.р.)

Данные регистратора Измерение переменного напряжения (True RMS)

Напряжение	Диапазон и условия	Разрешение	Основная погрешность
U_RMS	20% U_nom ≤ U_RMS≤ 120% U_nom для U_nom ≥ 100 В	0,1% U_nom	±0,5% U_nom

Измерение переменного тока (True RMS)

Ток	Диапазон и условия	Разрешение	Основная погрешность
I_RMS	Гибкие клещи F-1/F-2/F-3
	0…3000 A (10 kA_p-p @ 50Гц)	0,01% I_nom	±20% и.в.
	Жёсткие клещи C-4
	0...1000 A (3600 A_p-p)	0,01% I_nom	0,1...10 A: ± (3% и.в. + 0,1 A) 10...50 A: ±3% и.в. 50...200 A: ±1,5% и.в. 200...1000 A: ±0,75% и.в. 1000…1200 A: ±0,75% и.в.
	Жёсткие клещи C-5
	0..1000 A (3600 A_p-p)	0,01% I_nom	0,5…100 A: ± (1,5% и.в. + 1 A) 100...800 A: ± 2,5% и.в. 800...1000 A: ± 4% и.в. 1000...1400 A пост. тока: ± 4% и.в.
	Жёсткие клещи C-6A
	0...10 A (36 A_p-p)	0,01% I_nom	0,01...0,1 A: ± (3% и.в. + 0,001 A) 0,1...1 A: ±2,5% и.в. 1...12 A: ±1% и.в.
	Жёсткие клещи C-7А
	0...100 A (360 A_p-p)	0,01% I_nom	0,01...100 A: ± (0,5% и.в. + 0,02 A)

Измерение частоты переменного тока

Частота	Диапазон и условия	Разрешение	Основная погрешность
f	40...70 Гц 15% U_nom ≤ U_RMS≤ 120% U_nom	0,01 Гц	±0,05 Гц

Измерение мощности и энергии

Мощность и энергия	Условия (для мощности и энергии 80% U_nom ≤ U_nom< 120% U_nom)	Разрешение	Основная погрешность
Активная мощность Активная энергия	2% I_nom ≤ I_nom< I_nom	зависит от U_nom и I_nom
Реактивная мощность Реактивная энергия	2% I_nom ≤ I_nom< I_nom	зависит от U_nom и I_nom
Полная мощность Полная энергия	2% I_nom ≤ I_nom< I_nom	зависит от U_nom и I_nom
Коэффициент мощности (PF)	0…1,00 50% U_nom ≤ U_nom< 150% U_nom 1% I_nom ≤ I_nom< I_nom	0,01	±0,03
Коэффициент фазового сдвига (cosφ/DPF)	0…1,00 50% U_nom ≤ U_nom< 150% U_nom 1% I_nom ≤ I_nom< I_nom	0,01	±0,03

Коэффициент несимметрии напряжения

Асимметрия	Диапазон и условия	Разрешение	Основная погрешность
Коэффициент несимметрии по обратной и нулевой последовательности.	0...20% для 80% U_nom ≤ U_RMS< 150% U_nom	0,1%	±0,15%

Измерение гармоник

Гармоники	Диапазон и условия	Разрешение	Основная погрешность
Амплитуда U_RMS	0...120% U_nom	0,01% U_nom	±0,15% U_nom если и.в. <3% U_nom ±5% и.в. если и.в. ≥ 1% U_nom
Амплитуда I_RMS	В зависимости от используемых клещей (смотри данные I_RMS)	0,01% I_nom	±0,5% I_nom если и.в.<10% U_nom ±5% и.в. если и.в.≥ 1% U_nom

Дополнительные характеристики

Питание
Питание измерителя	Пакет аккумуляторов SONEL Li-Ion 11,1 В, 3,4 Ач.
Параметры ЗУ аккумуляторов	постоянное 12 В / 2,5 A 100…240 В, 50…60 Гц (сеть)
Диапазон температур, позволяющий начать зарядку аккумулятора	10…40 °C
Температуры, при которых прекращается зарядка аккумулятора	< 5 °C и ≥ 50°C
Категория электробезопасности	CAT IV/300 В, CAT III/500 В
Условия окружающей среды и другие технические данные
Диапазон рабочих температур	0…50 °C
Диапазон температур при хранении	-20…60 °C
Влажность	20…80%
Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013)	IP51 (с закрытыми заглушками разъёмов)
Высота над уровнем моря	˂ 2000 м
Размеры	228 x 223 x 75 мм
Масса	около 2,2 кг
Дисплей	цветной ЖКИ TFT, сенсорный, 800 x 480 px, диагональ 7”
Количество измерений Z_S или параметров RCD для аккумуляторных батарей, не менее	3000 (6 изм./мин)
Количество измерений R_ISO или R для аккумуляторных батарей, не менее	1000
Время регистрации для аккумуляторных батарей, ч	16
Время до автоматического выключения Auto-OFF	2 мин, 5 мин или функция отключена.
Память	Без ограничений
Интерфейс	USB
Соответствие	ГОСТ Р МЭК 61557-1-2005
Класс защиты	Двойная изоляция, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-1-2005
Электромагнитная совместимость	ГОСТ Р МЭК 61326-1-2014 ГОСТ Р 51522.2.2-2011 (МЭК 61326-2-2:2005)

Стандартная комплектация:

	Количество	Индекс
Адаптер WS-03 с сетевой вилкой UNI-SCHUKO и кнопкой «СТАРТ»	1	WAADAWS03
Адаптер автомобильный (12В)	1	WAPRZLAD12SAM
Аккумуляторная батарея Li-Ion SONEL-15 11,1V	1	WAAKU15
Зажим «Крокодил» изолированный голубой K02	1	WAKROBU20K02
Зажим «Крокодил» изолированный жёлтый K02	1	WAKROYE20K02
Зажим «Крокодил» изолированный красный K02	1	WAKRORE20K02
Зажим «Крокодил» изолированный черный K01	1	WAKROBL20K01
Зарядное устройство для аккумуляторов Z7	1	WAZASZ7CZ
Зонд измерительный для забивки в грунт 30 см	2	WASONG30
Зонд острый с разъёмом «банан» голубой	1	WASONBUOGB1
Зонд острый с разъёмом «банан» красный	1	WASONREOGB1
Зонд острый с разъемом «банан» желтый	1	WASONYEOGB1
Кабель последовательного интерфейса USB	1	WAPRZUSB
Кабель сетевой	1	WAPRZLAD230CZ
Клещи гибкие F-3A	3	WACEGF3AOKR
Комплект ремней «Свободные руки»	1	WAPOZSZEKPL
Провод измерительный 1,2 м с разъемами «банан» голубой	1	WAPRZ1X2BUBB
Провод измерительный 1,2 м с разъемами «банан» желтый	1	WAPRZ1X2YEBB
Провод измерительный 1,2 м с разъемами «банан» красный	1	WAPRZ1X2REBB
Провод измерительный 1,2 м с разъёмами «банан» чёрный с маркировкой N	1	WAPRZ1X2BLBBN
Провод измерительный 15 м на катушке с разъёмами «банан» голубой	1	WAPRZ015BUBBSZ
Провод измерительный 30 м на катушке с разъёмами «банан» красный	1	WAPRZ030REBBSZ
Соединитель электрический – адаптер с резьбой М4/М64	1	WAADAM4M64
Футляр L2	1	WAFUTL2

Дополнительная комплектация:

	Индекс
CK-1 Симулятор кабеля	WMRUСК1
NZ-1 Набор отверток	WNZ1
NZ-2 Набор отверток	WNZ2
Адаптер AGT-16C	WAADAAGT16C
Адаптер AGT-16P	WAADAAGT16P
Адаптер AGT-16T	WAADAAGT16T
Адаптер AGT-32C	WAADAAGT32C
Адаптер AGT-32P	WAADAAGT32P
Адаптер AGT-32T	WAADAAGT32T
Адаптер AutoISO-1000C	WAADAAISO10C
Адаптер EVSE-01	WAADAEVSE01
Адаптер WS-04 с сетевой вилкой UNI-SCHUKO	WAADAWS04
Адаптер для тестирования устройств защитного отключения (УЗО) TWR-1J	WAADATWR1J
Адаптер питания AZ-2	WAADAAZ2
Датчик люксметра LP-10A с адаптером WS-06	WAADALP10AKPL
Датчик люксметра LP-10B с адаптером WS-06	WAADALP10BKPL
Датчик люксметра LP1 с адаптером WS-06	WAADALP1KPL
Зажим специальный типа «струбцина» с разъемом «банан»	WAZACIMA1
Зонд для измерения сопротивления полов и стен PRS-1	WASONPRS1
Зонд измерительный для забивки в грунт 80 см	WASONG80
Зонд острый с разъемом «банан» складной SP-2M	WASONSP2M
Клещи гибкие F-1	WACEGF1OKR
Клещи гибкие F-2A	WACEGF2AOKR
Клещи измерительные C-3	WACEGC3OKR
Клещи измерительные C-4	WACEGC4OKR
Клещи измерительные C-5	WACEGC5OKR
Клещи измерительные C-6A	WACEGC6AOKR
Клещи измерительные C-7	WACEGC7OKR
Клещи передающие N-1	WACEGN1BB
Переходник WS-06 PS/2	WAADAWS06
Провод измерительный 10 м с разъемами «банан» красный	WAPRZ010REBB
Провод измерительный 20 м с разъемами «банан» красный	WAPRZ020REBB
Провод измерительный 25 м на катушке с разъёмами «банан» голубой	WAPRZ025BUBBSZ
Провод измерительный 5 м с разъемами «банан» красный	WAPRZ005REBB
Провод измерительный 50 м на катушке с разъемами «банан» желтый	WAPRZ050YEBBSZ
Соединитель электрический — адаптер AC-16	WAADAAC16
Футляр для двух зондов 80 см	WAFUTL3

ПОХОЖИЕ ТОВАРЫ

Измеритель параметров электробезопасности электроустановок MPI-502 Sonel

MPI-502 Измеритель параметров электробезопасности электроустановок

179160 руб.

Измеритель параметров электробезопасности электроустановок MPI-525 sonel

MPI-525 Измеритель параметров электробезопасности электроустановок

466800 руб.

MPI-530-IT Измеритель параметров электробезопасности электроустановок

Измеритель параметров электробезопасности электроустановок MPI-530-IT

от 483 480 руб.

Многофункциональный измеритель параметров электроустановок MI 3102H BT EurotestXE 2,5 кВ

от 307 000 руб.

Измеритель параметров электроустановок MI 3152H EurotestXC 2,5 кВ

от 439 000 руб.
