Тип оборудования: Виброанализатор

Производитель: Ассоциация ВАСТ

Модель: СД-21

Гарантия: 1 год

Описание виброанализатора СД-21:

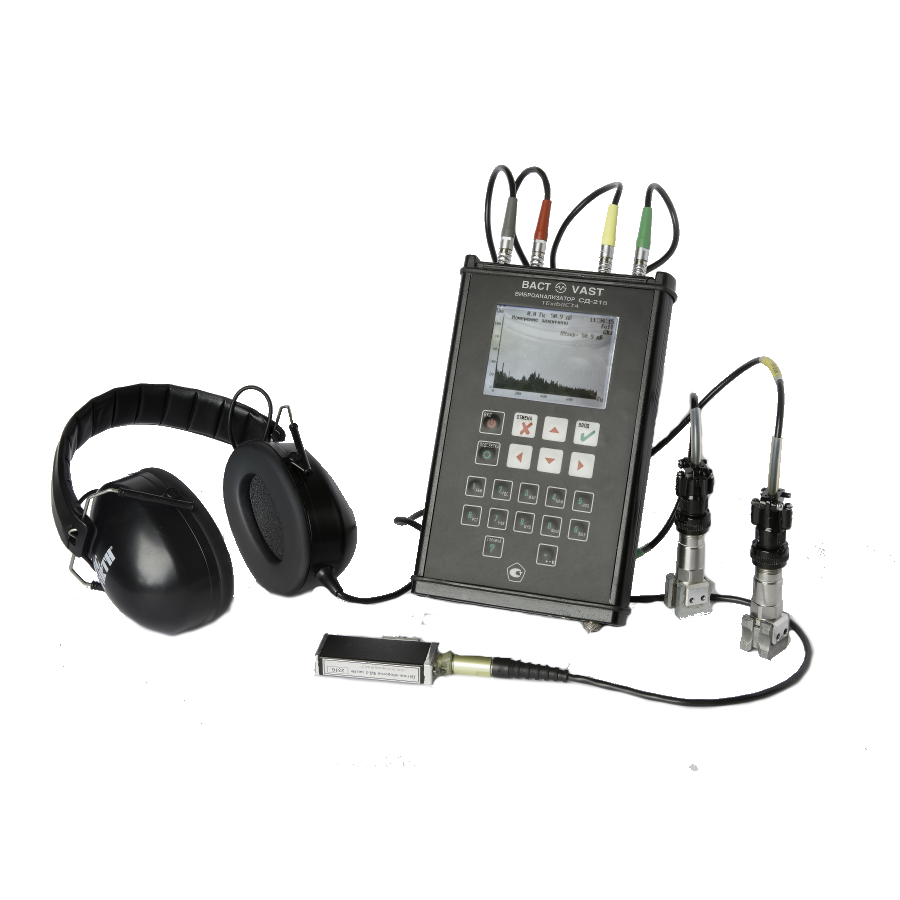

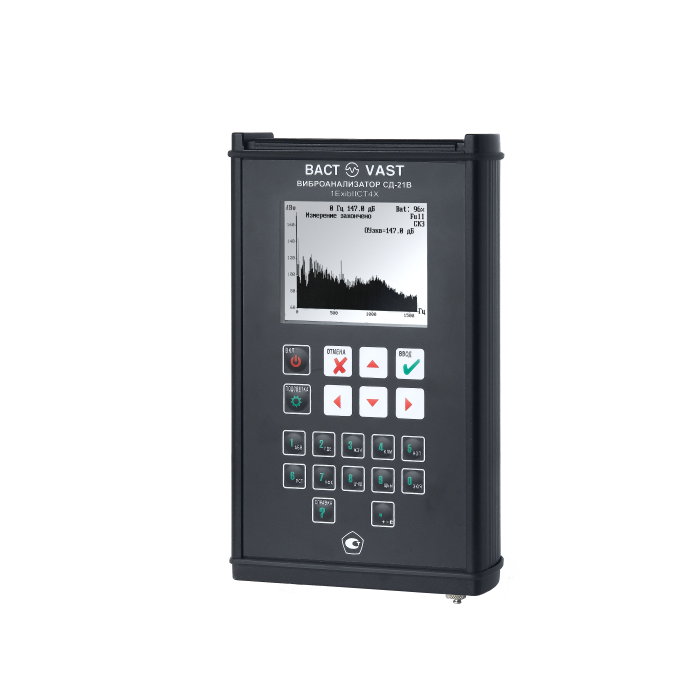

Виброанализатор СД-21 и СД-21В (взрывозащищенный) - простой в эксплуатации анализатор вибрации с широким арсеналом диагностических измерений.

Предназначен для измерения уровней и спектральных характеристик вибрации с целью мониторинга состояния, диагностики, балансировки.

• Удобный пользовательский интерфейс.
• Измерение спектральных характеристик, позволяющих идентифицировать дефект.
• Проведение измерений по маршруту. Маршрутные карты конфигурируются в ПК.
• Измерение общего уровня, спектров огибающей, прямых спектров, временного сигнала, амплитуды/фазы.
• Наличие прикладных программ: балансировка, разгон-выбег, удар, магнитофон, калькулятор для центровки с помощью щупов
• Служит для проведения 1-, 2- ,3-плоскостной балансировки.
• Анализ амплитудо-, фазо-частотных характеристик на разгоне (или выбеге) для исследования резонансов.
• Анализ спектров ударного возбуждения для поиска собственных частот конструкции.

Технические характеристики СД-21:

Функции

• Виброанализатор, токоизмерительные клещи, тахометр, микрофон, проксиметр.

Вход

• 2 аналоговых канала (последовательные)
• Частотный диапазон: 0,5-25600 Гц
• Линейный вход: от -3 до +3 В

Виды измерений

• Общий уровень, спектр огибающей, прямой спектр, временной сигнал, амплитуда/фаза.

Прикладные программы

• Удар, балансировка, разгон-выбег, магнитофон

Параметры вибрации

• Измеряемые величины: виброперемещение, виброскорость, виброускорение, электрическое напряжение и ток, частота вращения.
• Детектор: СКЗ, пик, пик-пик(размах), пик-фактор.
• Полосы для измерения вибрации: По ГОСТам: 2-1000, 10-1000, 10-2000 Гц.
• Дополнительные: 2-200, 3-300, 5-500, 10-5000, 500-2500, 625-1250, 1200-2500, 2500-5000, 5000-10000, 10000-25000, 17000-25000 Гц.
• Диапазоны измерения СКЗ:
• Виброускорение: от 0,05 до 1000 м/с2
• Виброскорость: от 0,1 до 100 мм/с
• Виброперемещение: от 0,5 до 1000 мкм

Спектральный анализ

• Граничные частоты: до 25600 Гц.
• Частотное разрешение: до 1600 Гц.
• Динамический диапазон: 70 дБ.
• Детектор огибающей с полосовыми фильтрами
• 1/3 октавные:800-20000 Гц.
• 1/1 октавные: 50-16000Гц.

Общие

• Вес: 0,8 кг
• Габариты: 109х206х35 мм
• Исполнение: Ex, IP65 (пылевлагозащищенное исполнение)
• Диапазон рабочих температур: -20…+50 С
• Время работы без подзарядки: не менее 8 часов
• Память: 4 Mb

Программное обеспечение для компьютера: Dream v.4, Dream v.5

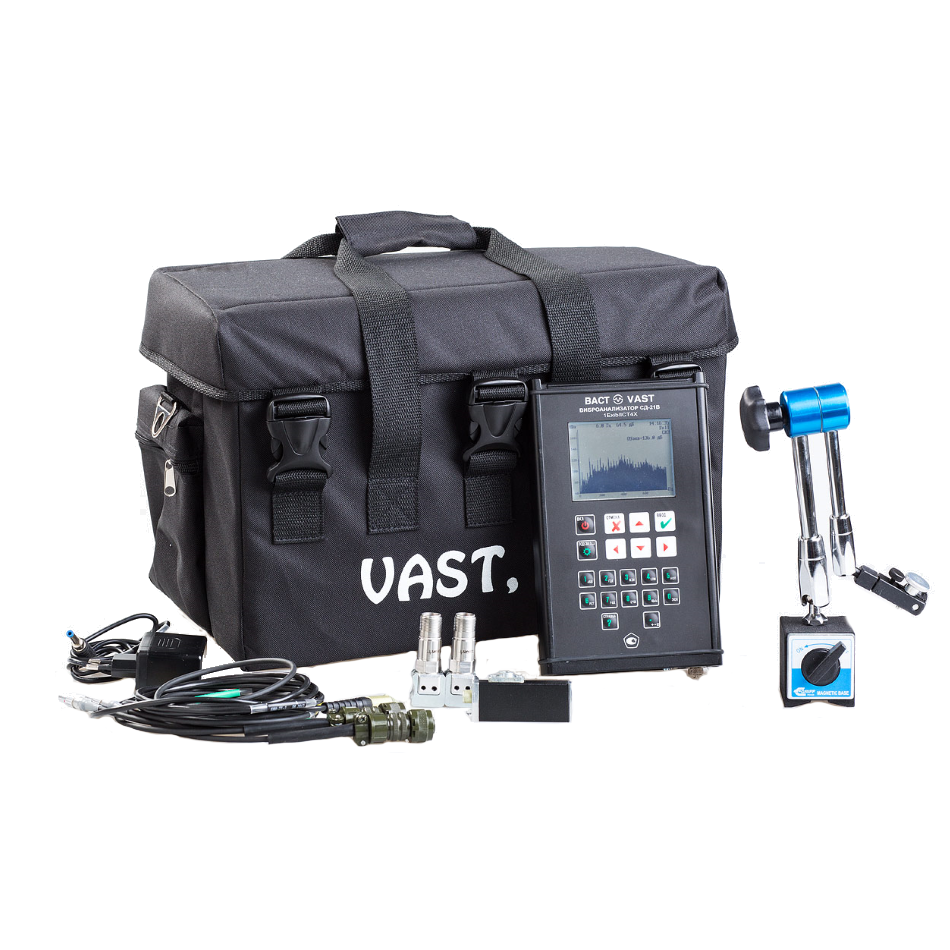

Комплект поставки анализатора вибрации СД-21:

• Виброанализатор СД-21 (основной блок)
• Вибропреоброзователь - 2 шт.
• Держатель магнитный для вибропреобразователя - 2 шт.
• Кабель соединительный для вибропреобразователя - 4 шт.
• Датчик оборотов
• Кабель соединительный для датчика оборотов - 2 шт.
• Штатив для датчика оборотов
• Сетевой адаптер
• Кабель интерфейсный
• Чехол защитный
• Программное обеспечение Vibro12
• Дистрибутивный носитель
• Комплект эксплуатационной документации
• Сумка приборная
