Тип оборудования: Виброанализатор

Производитель: Ассоциация ВАСТ

Модель: СД-23В

Гарантия: 1 год

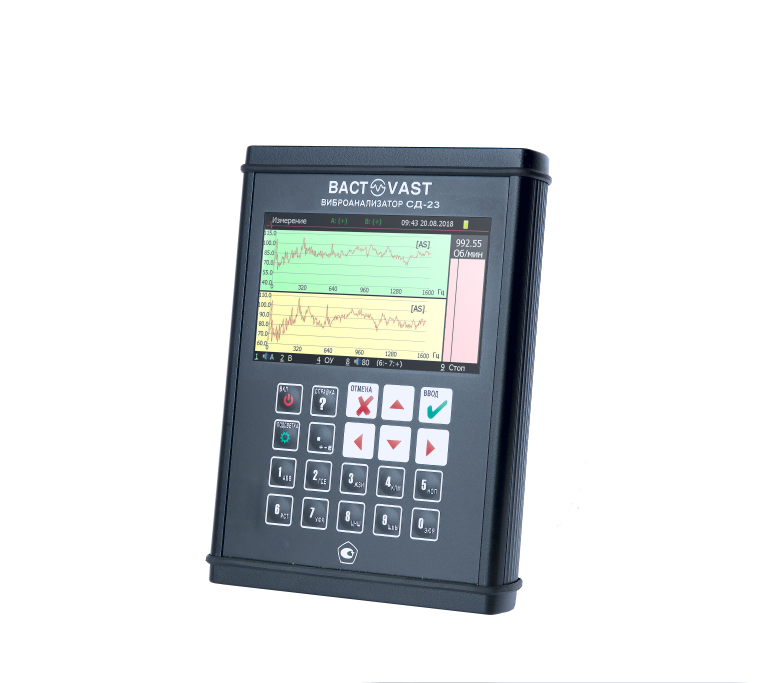

Описание виброанализатора СД-23В:

Виброанализатор СД-23В - анализатор последнего поколения с двумя синхронными каналами.

Предназначен для измерения уровней и спектральных характеристик вибрации, орбит, взаимных спектров с целью мониторинга состояния, диагностики, балансировки.

Отличительной особенностью является технология измерения нескольких параметров по одному временному сигналу, что существенно ускоряет процесс измерения.

• Цветной дисплей с высоким разрешением и интуитивно понятный современный интерфейс делают работу с виброанализатором приятной и легкой.
• Широкий набор аналитических инструментов позволяет провести все необходимые измерения для точного определения фактического состояния контролируемого агрегата.
• Высокие технические характеристики ширина спектра 51 кГц, количество линий в спектре - 51 000, динамический диапазон 100 дБ позволяют проводить анализ как быстроходного (насосы, воздуходувки, компрессоры), так и тихоходного (мельницы, бумагоделательные машины, конвейеры т.п.) оборудования.
• Возможность устанавливать пороговые значения на любое измерение позволяет выявить опасные превышения в момент измерения.
• Встроенный набор инструментов для виброналадки.
• Программа «Балансировка» служит для проведения 1-,2-,3-,4-плоскостной балансировки в собственных опорах.
• Программа «Разгон-выбег» предназначена для анализа АФЧХ при разгоне/выбеге агрегатов.
• Программа «Удар» осуществляет анализ спектров ударного возбуждения и поиск собственных частот конструкций.

Технические характеристики измерителя вибрации СД-23В:

Измеряемые величины:

• Виброускорение, виброскорость, виброперемещение, напряжение, ток, частота вращения

Виды измерений:

• Общий уровень, спектр огибающей, прямой спектр, амплитуда/фаза, взаимные спектры, орбиты, коэффициент эксцесса, долеоктавный спектр, временной сигнал, временной сигнал огибающей

Детектор:

• СКЗ, пик, пик-пик (размах), пик-фактор

Количество каналов обработки информации:

• 2 канала вибрации (параллельные), 1 канал тахо

Частотный диапазон измерения вибрации:

• от 0,5 до 51 200 Гц

Частотное разрешение:

• до 51 200 линий

Динамический диапазон при спектральном анализе:

• не менее 100 Дб

Диапазон измерения частоты вращения:

• от 2 до 1000 Гц (от 120 до 60 000 об/мин)

Диапазон измерения фазы сигнала, синхронного с частотой вращения:

• от 0 до 360 град

Прикладные программы:

• Разгон-выбег, балансировка, магнитофон, удар, векторный калькулятор

Вес:

• 1,05 кг

Габариты:

• 142,6х194х38,6мм

Степень защиты корпуса:

• IP65

Диапазон рабочих температур:

• от -20 до 50 град С

Время непрерывной работы:

• не менее 8ч

Память оперативная/постоянная:

• 1Gb/4Gb

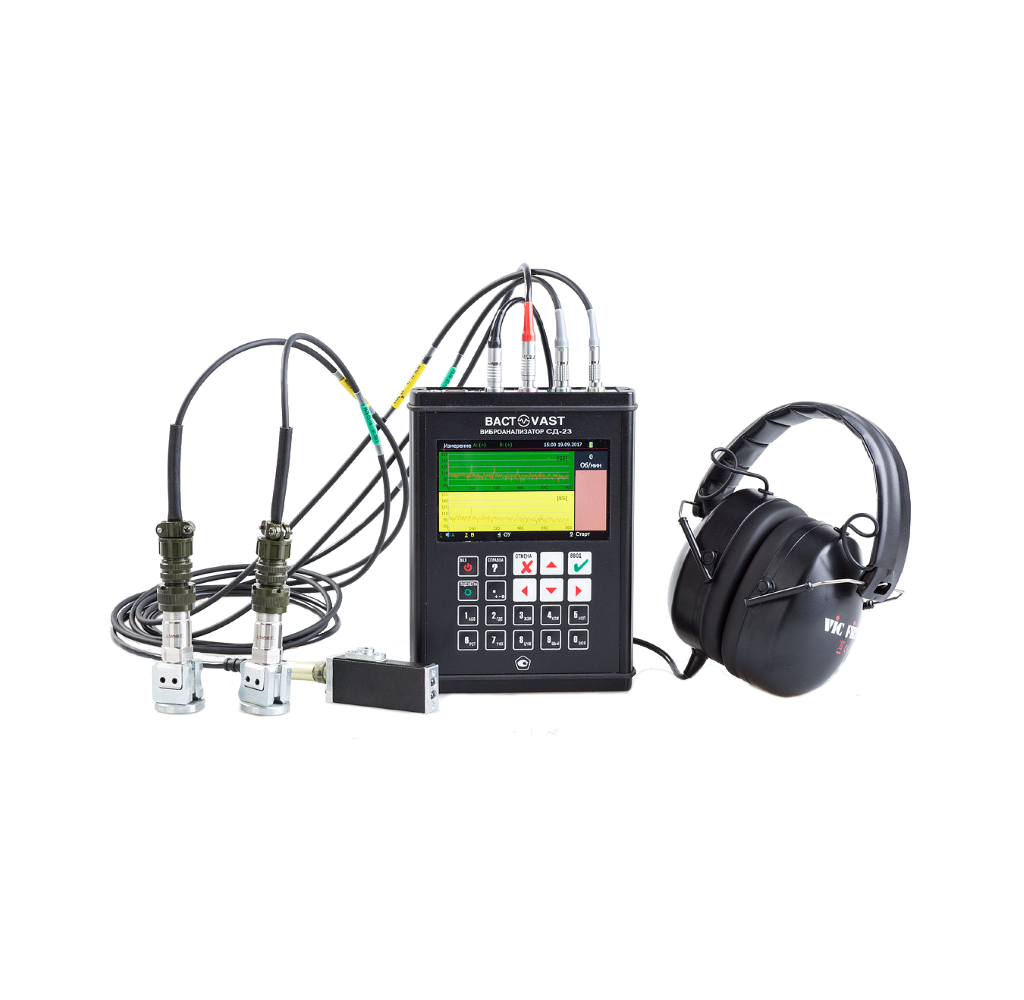

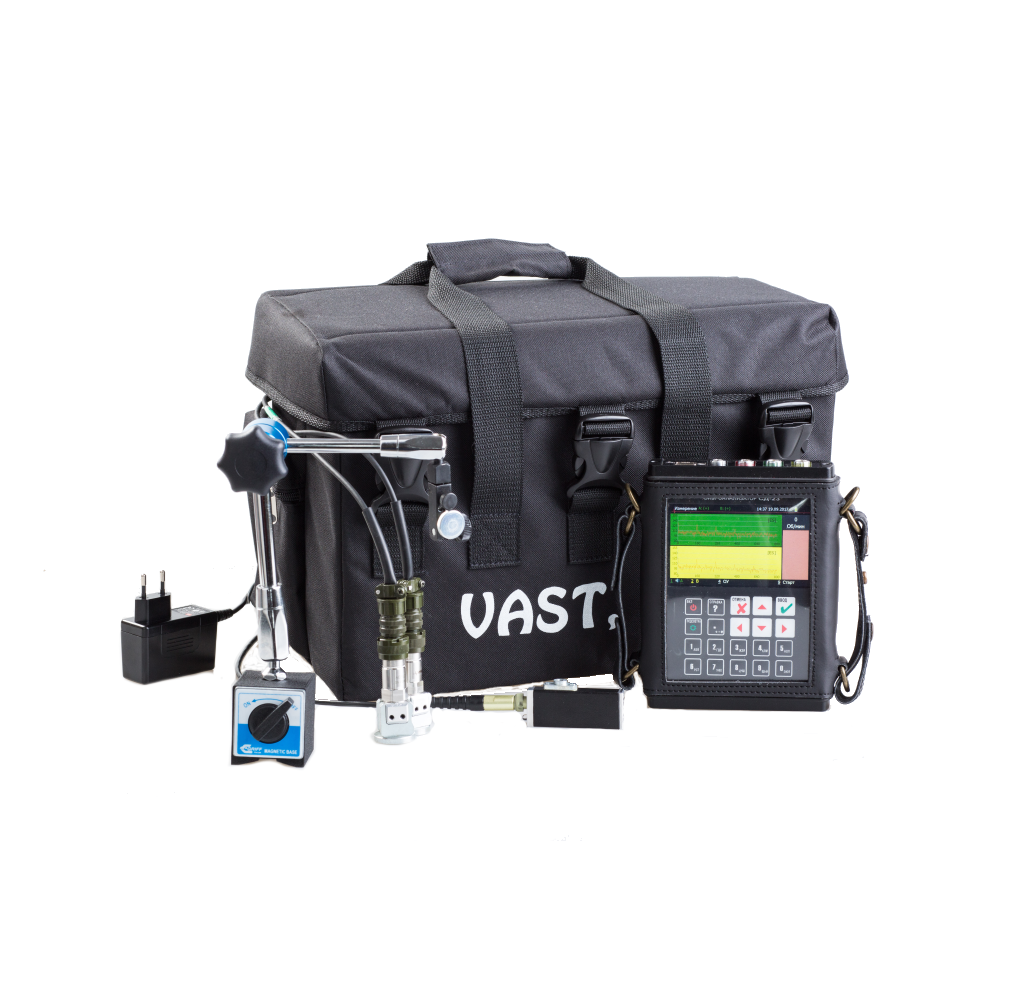

Комплект поставки СД-23В:

• Виброанализатор СД-23В (основной блок)
• Вибропреоброзователь - 2 шт.
• Держатель магнитный для вибропреобразователя - 2 шт.
• Кабель соединительный для вибропреобразователя - 4 шт.
• Оптический отметчик
• Кабель соединительный для оптического отметчика - 2 шт.
• Штатив для оптического отметчика
• Сетевой адаптер
• Кабель интерфейсный (патч-корд)
• Переходник (сетевая карта)
• Чехол защитный
• Дистрибутивный носитель
• Комплект эксплуатационной документации
• Сумка приборная
• Пакет программ Dream для виброанализатора
