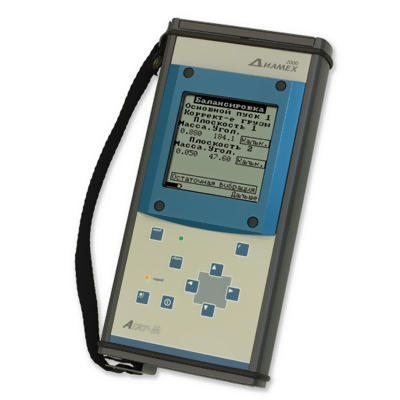

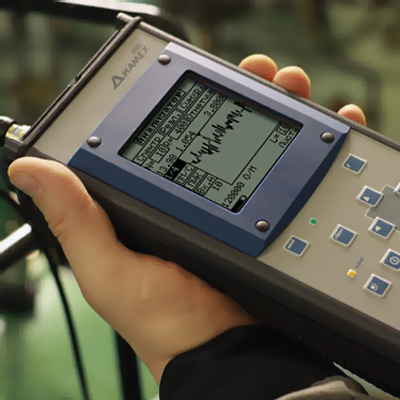

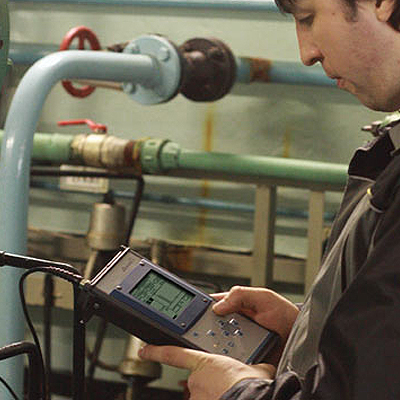

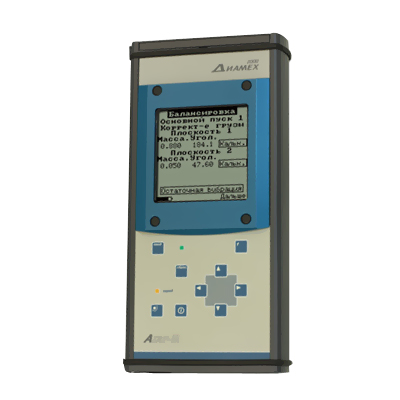

Прибор виброизмерительный АГАТ-М

Назначение виброметра:

В универсальном портативном анализаторе вибрации АГАТ-М (модернизированная версия виброметра АГАТ), реализованы все основные возможности современных виброанализаторов, а также добавлены функции, которые позволяют значительно расширить перечень задач вибродиагностики и балансировки, решаемых с помощью прибора.

Виброметр АГАТ-М - это современный двухканальный анализатор параметров вибрации, а так же лучший в своем классе прибор для проведения 2-х плоскостной динамической балансировки вращающегося оборудования в собственных опорах.

В комплекте с балансировочным прибором АГАТ-М поставляется программное обеспечение АГАТ-ПРОТОКОЛ, которое значительно упрощает процесс разгрузки обработки и хранения данных балансировок.

Использование виброанализатора АГАТ М в качестве коллектора/сборщика данных совместно с программным обеспечением ДИАМАНТ-2 позволяет создать полноценную систему прогнозируемого обслуживания оборудования.

Отличительной особенностью анализатора вибрации АГАТ-М является наличие функции экспресс-диагностики подшипников качения, которая по однократному замеру позволяет определить дефекты монтажа, зарождающиеся дефекты подшипников, а так же степень их износа.

Для определения собственных частот агрегата и его резонансов в приборе АГАТ М реализованы функции разгона и выбега, в том числе одновременно по двум каналам, и спектра собственных частот.

Балансировочный прибор АГАТ-М имеет оптимальный набор функций, что позволяет решать самые различные задачи измерения вибрации, вибромониторинга и балансировки роторов в собственных опорах.

Для контроля и анализа вибрации газоперекачивающих агрегатов, нефтяных насосов и другого оборудования, установленного во взрывоопасных помещениях категорий В-1а, В-1б, В-1г, прибор может поставляться во взрывозащищенном исполнении с уровнем взрывозащиты "Повышенная надежность". Маркировка взрывозащиты - 2ExnLIICT4X.

Назначение анализатора вибрации АГАТ-М:

• Измерение и анализ вибрации
• Вибрационный мониторинг
• Диагностика подшипников качения
• Динамическая балансировка в собственных опорах

Функции виброанализатора АГАТ М:

• Измерение общего уровня вибрации
• Гармонический анализ вибрации
• Спектральный анализ сигналов и их огибающей
• Получение формы сигнала
• Расчет пик-фактора
• Спектр собственных частот
• Получение временной/скоростной характеристик по одному/двум каналам

Особенности измерителя вибрации АГАГ-М:

• Удобство пользования
• Быстрота действия
• Цифровой низкотемпературный дисплей с подсветкой
• Прочный металлический пыле-  грязезащищенный корпус
• Встроенные аккумуляторы повышенной емкости
• Индикация уровня остаточного заряда аккумуляторов
• Функция энергосбережения
• Русский и английский интерфейс
• Современность всех технических решений
• Обновляемое через Internet программное обеспечение
• Взрывозащищенное исполнение с уровнем взрывозащиты "Повышенная надежность"

Технические характеристики виброметра АГАТ М:

• Количество измерительных каналов: 2
• Частотный диапазон: 2...10000 Гц
• АЦП: 14 бит
• Интегрирование: Аналоговое одинарное и двойное
• Входы: Два измерительных, вход подключения отметчика
• Функции обработки: Общий уровень, пик-фактор, амплитуда/фаза, спектр, форма сигнала, спектры огибающей сигнала, одно и двухканальные выбег и временные характеристики
• Усреднения: Без усреднений, линейные
• Количество линий спектра: 100, 200, 400, 800
• Режимы запуска: Свободный, от отметчика, от сигнала
• Длина выборки сигналов: 256, 512, 1024, 2048
• Число точек на характеристике: 100
• Общий объем памяти/ Область данных памяти/ ПО: 2 Мбт/1,5 Мбт/0,5Мбт
• Дисплей: Низкотемпературный, жидкокристаллический 128х128, точек с подсветкой
• Скорость обмена с ПК: Программируемая, 9600...115200 бод.
• Питание: Встроенный аккумулятор 1,6. А·ч, сетевой блок питания
• Длительность работы от аккумуляторов: Не менее 6 часов
• Размеры: 220х110х38 мм
• Масса прибора / комплекта: 880 г. / 6400 г.

Стандартный комплект поставки прибора АГАТ М:

• Датчик вибрации M/АС102-1А - 2  шт.
• Установочный магнит для датчика для неровных поверхностей
• Установочный магнит для плоских поверхностей
• Щуп для датчика
• Лазерный отметчик КР-020-Л с метками светоотражающими (100 шт.)
• Электромагнитный отметчик КЕ-010
• Магнитная стойка для отметчика КР-020-Л
• Импульсный молоток
• Комплект кабелей, (к датчику вибрации - 1,5 м  и два кабеля по 6 м, к лазерному отметчику - 6 м)
• Программное обеспечение АГАТ-ПРОТОКОЛ
• Блок сетевого питания
• Сумка для транспортировки
• Руководство по эксплуатации

Запасные части и дополнительная комплектация виброанализатора Агат-М:
