Тип оборудования: Образцы шероховатости поверхности
Производитель: А3 Инжиниринг
Модель: ОШС-ШЦ
Гарантия: 1 год
Описание образцов шероховатости ОШС-ШЦ:
Образцы (меры) шероховатости сравнения предназначены для определения шероховатости объекта контроля путем сравнения с образцами с известными значениями шероховатости. В зависимости от вида обработки поверхности объекта контроля и объема требований к выполнению различных технологических операций, требуются наборы образцов с различными видами обработки и номинальными значениями. Наша компания производит различные образцы в соответствии с ГОСТ 9378-93.
Отличительные особенности образцов ОШС-ШЦ:
- Образцы шероховатости выпускаются в соответствии с требованиями ГОСТ 9378-93 «Образцы шероховатости поверхности (сравнения). Общие технические условия».
- На комплект образцов нанесена маркировка, соответствующая номинальным значениям параметра шероховатости Ra, образцов входящих в комплект.
- Параметры изготовления образцов входящих в набор представлены в Таблице 1.
- Форма образцов: образцы выпускаются в виде округлых пластин.
- Материал образцов: сталь.
Номинальные значения шероховатости образцов ОШС-ШЦ в табл.2:
Таблица 1:
| Характеристики образца в соответствии с ГОСТ 9378-93: |
| Способ обработки |
Форма образца |
Условное обозначение способа обработки |
Расположение неровностей |
| Описание |
Условное обозначение |
| Шлифование периферией круга |
Цилиндрическая выпуклая |
ШЦ |
Прямолинейное |
 |
Таблица 2:
| Номинальные значения мер, входящих в набор: |
| № образца |
Номинальное значение параметра Rа, мкм |
| 1 |
0.1 |
| 2 |
0.2 |
| 3 |
0.4 |
| 4 |
0.8 |
- Допускаемые отклонения среднего значения параметра шероховатости Rа от номинального значения составляют от +12 до -17%.
Правила эксплуатации и хранения ОШС-ШЦ:
- Не допускаются грубые удары или падения образцов шероховатости во избежание повреждений.
- Температура рабочего пространства в процессе измерения должна быть (20±15)˚С.
- Относительная влажность воздуха не более 80% при температуре 25˚С.
- Содержание в окружающей среде агрессивных газов и паров не допускается.
- При транспортировании и хранении следует соблюдать требования ГОСТ 13762 «Средства измерений и контроля линейных и угловых размеров. Маркировка, упаковка, транспортирование и хранение».
Подготовка к работе:
- Перед эксплуатацией обязательно следует ознакомиться с настоящим паспортом.
- Перед началом работы образцы следует тщательно промыть в чистом бензине и протереть чистым сухим полотенцем.
- При выполнении операции сравнения поверхностей следует обеспечить подходящий уровень освещения.
- Шероховатость поверхности проверяемого изделия можно сравнивать только с теми образцами, которые соответствуют изделию по виду обработки, форме и материалу.
- Сравнение шероховатости поверхности проверяемого изделия с образцами производят визуально или опробыванием пальцами рук. Применение для опробывания жестких, особенно металлических предметов НЕ ДОПУСКАЕТСЯ во избежание механических повреждений.
- При оценке шероховатости тонко обработанных поверхностей рекомендуется применять лупу или микроскоп.
- После работы образцы следует промыть в чистом бензине, протереть сухим полотенцем и смазать веществом, предохраняющим от коррозии. Следует помнить, что коррозия искажает поверхность и затрудняет производство сравнительной оценки.

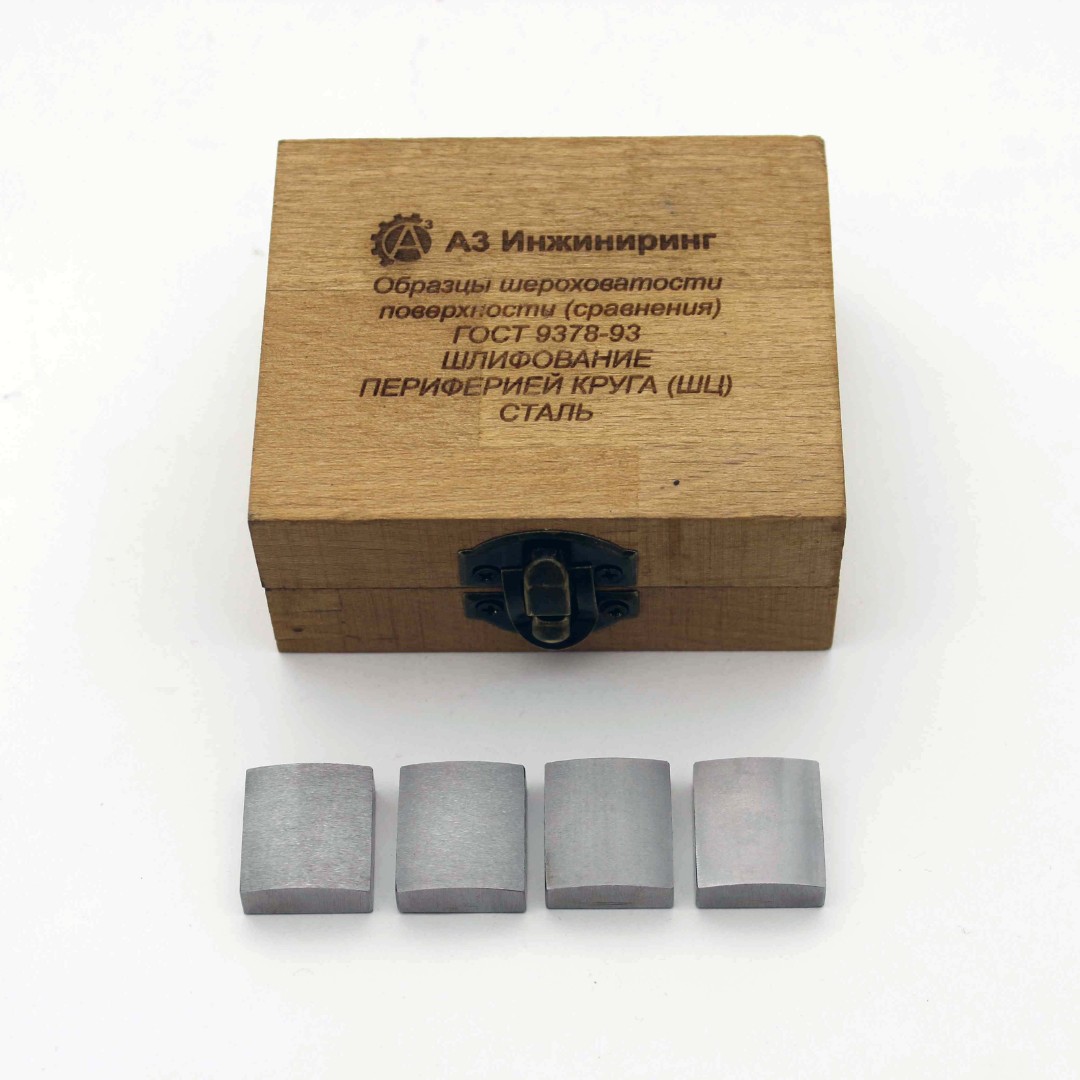

Комплект поставки образцов шероховатости ОШС-ШЦ:
- набор образцов шероховатости;
- паспорт;
- упаковочная тара;
- сертификат о калибровке.
