Тип оборудования: Образцы шероховатости поверхности
Производитель: А3 Инжиниринг
Модель: ОШС-ФТ
Гарантия: 1 год
Описание образцов шероховатости ОШС-ФТ:
Образцы (меры) шероховатости сравнения предназначены для определения шероховатости объекта контроля путем сравнения с образцами с известными значениями шероховатости. В зависимости от вида обработки поверхности объекта контроля и объема требований к выполнению различных технологических операций, требуются наборы образцов с различными видами обработки и номинальными значениями. Наша компания производит различные образцы в соответствии с ГОСТ 9378-93.
Отличительные особенности ОШС-ФТ:
- Образцы шероховатости выпускаются в соответствии с требованиями ГОСТ 9378-93 «Образцы шероховатости поверхности (сравнения). Общие технические условия».
- На комплект образцов нанесена маркировка, соответствующая номинальным значениям параметра шероховатости Ra, образцов входящих в комплект.
- Параметры изготовления образцов входящих в набор представлены в Таблице 1.
- Форма образцов: образцы выпускаются в виде плоских пластин.
- Материал образцов: сталь.
Номинальные значения шероховатости образцов ОШС-ФТ:
Таблица 1:
|
Способ обработки
|
Форма образца
|
Условное обозначение способа обработки
|
Расположение неровностей
|
|
Описание
|
Условное обозначение
|
|
Фрезерование торцовое
|
Плоская
|
ФТ
|
Дугообразное
|
 |
Таблица 2:
|
№ образца
|
Номинальное значение параметра Rа, мкм
|
|
1
|
0.8
|
|
2
|
1.6
|
|
3
|
3.2
|
|
4
|
6.3
|
Допускаемые отклонения среднего значения параметра шероховатости Rа от номинального значения составляют от +12 до -17%.
Правила эксплуатации и хранения ОШС-ФТ:
- Не допускаются грубые удары или падения образцов шероховатости во избежание повреждений.
- Температура рабочего пространства в процессе измерения должна быть (20±15)˚С.
- Относительная влажность воздуха не более 80% при температуре 25˚С.
- Содержание в окружающей среде агрессивных газов и паров не допускается.
- При транспортировании и хранении следует соблюдать требования ГОСТ 13762 «Средства измерений и контроля линейных и угловых размеров. Маркировка, упаковка, транспортирование и хранение».
Подготовка к работе:
- Перед эксплуатацией обязательно следует ознакомиться с настоящим паспортом.
- Перед началом работы образцы следует тщательно промыть в чистом бензине и протереть чистым сухим полотенцем.
- При выполнении операции сравнения поверхностей следует обеспечить подходящий уровень освещения.
- Шероховатость поверхности проверяемого изделия можно сравнивать только с теми образцами, которые соответствуют изделию по виду обработки, форме и материалу.
- Сравнение шероховатости поверхности проверяемого изделия с образцами производят визуально или опробыванием пальцами рук. Применение для опробывания жестких, особенно металлических предметов НЕ ДОПУСКАЕТСЯ во избежание механических повреждений.
- При оценке шероховатости тонко обработанных поверхностей рекомендуется применять лупу или микроскоп.
- После работы образцы следует промыть в чистом бензине, протереть сухим полотенцем и смазать веществом, предохраняющим от коррозии. Следует помнить, что коррозия искажает поверхность и затрудняет производство сравнительной оценки.

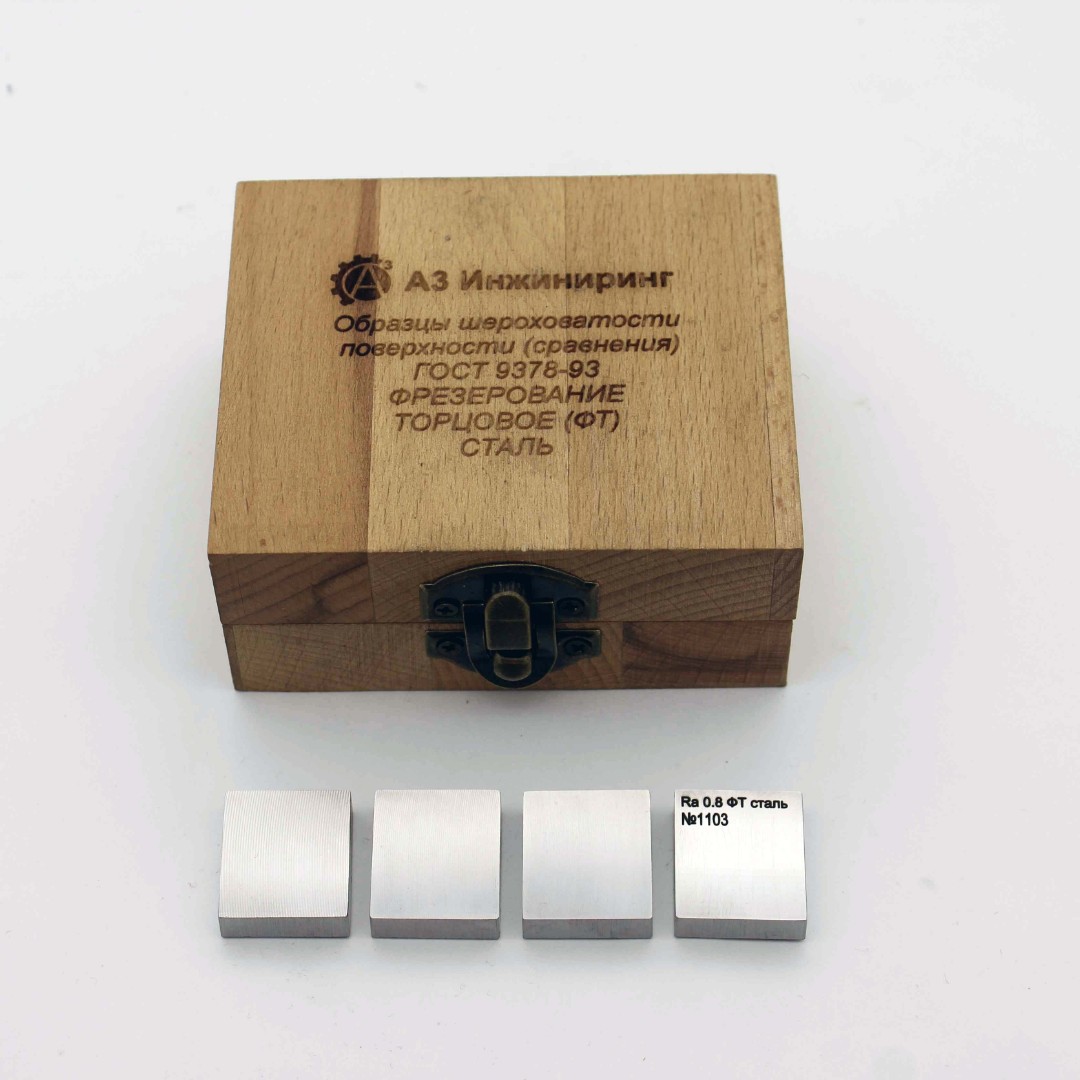

Комплект поставки образцов шероховатости ОШС-ФТ:
- набор образцов шероховатости;
- паспорт;
- упаковочная тара;
- сертификат о калибровке.
