Образцы шероховатости поверхности ОШС-ПП

  • Образцы шероховатости поверхности ОШС-ПП

    /images/all/3/18392/big/img_5.jpg

    jijijij

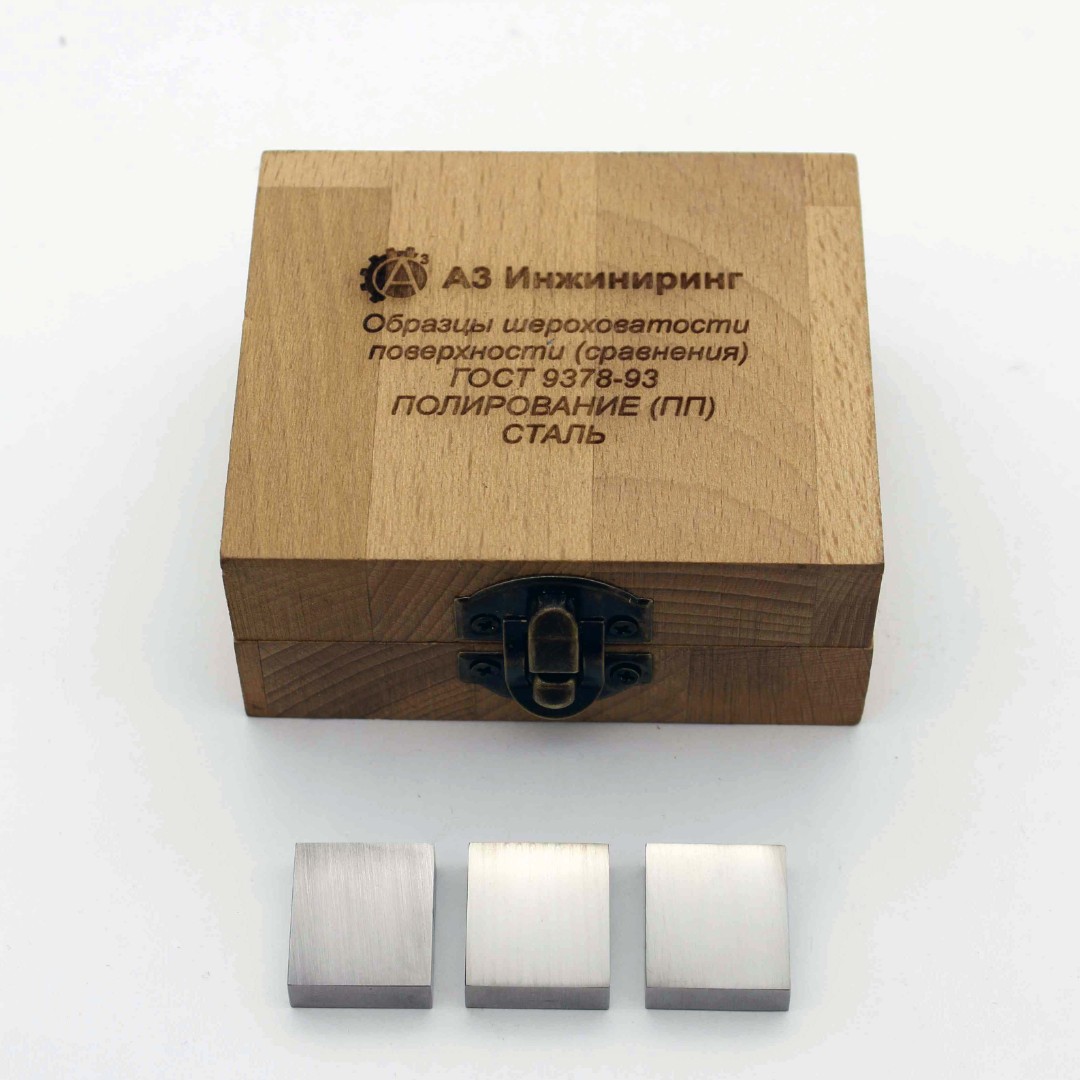

    Образцы шероховатости поверхности ОШС-ПП

ЦЕНА: 7 400 руб.

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
А3 Инжиниринг


Страна производитель: Россия Россия
Артикул: 19003
Гарантия: 1 год
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Тип оборудования: Образцы шероховатости поверхности

Производитель: А3 Инжиниринг

Модель: ОШС-ПП

Гарантия: 1 год



Описание образцов ОШС-ПП:

Образцы (меры) шероховатости сравнения предназначены для определения шероховатости объекта контроля путем сравнения с образцами с известными значениями шероховатости. В зависимости от вида обработки поверхности объекта контроля и объема требований к выполнению различных технологических операций, требуются наборы образцов с различными видами обработки и номинальными значениями. Наша компания производит различные образцы в соответствии с ГОСТ 9378-93.



Отличительные особенности образцов шероховатости ОШС-ПП:

  • Образцы шероховатости выпускаются в соответствии с требованиями ГОСТ 9378-93 «Образцы шероховатости поверхности (сравнения). Общие технические условия».
  • На комплект образцов нанесена маркировка, соответствующая номинальным значениям параметра шероховатости Ra, образцов входящих в комплект.
  • Параметры изготовления образцов входящих в набор представлены в Таблице 1.
  • Форма образцов: образцы выпускаются в виде плоских пластин.
  • Материал образцов: сталь.



Номинальные значения шероховатости образцов ОШС-ПП в табл. 2:

Таблица 1:

Характеристики образца в соответствии с ГОСТ 9378-93:
Способ обработки Форма образца Условное обозначение способа обработки Расположение неровностей
Описание Условное обозначение
Полирование Плоская ПП Путаный штрих -



Таблица 2:

Номинальные значения мер, входящих в набор:
№ образца Номинальное значение параметра Rа, мкм
1 0.1
2 0.05
3 0.025
  • Допускаемые отклонения среднего значения параметра шероховатости Rа от номинального значения составляют от +12 до -17%.



Правила эксплуатации и хранения ОШС-ПП:

  • Не допускаются грубые удары или падения образцов шероховатости во избежание повреждений.
  • Температура рабочего пространства в процессе измерения должна быть (20±15)˚С.
  • Относительная влажность воздуха не более 80% при температуре 25˚С.
  • Содержание в окружающей среде агрессивных газов и паров не допускается.
  • При транспортировании и хранении следует соблюдать требования ГОСТ 13762 «Средства измерений и контроля линейных и угловых размеров. Маркировка, упаковка, транспортирование и хранение».



Подготовка к работе:

  • Перед эксплуатацией обязательно следует ознакомиться с настоящим паспортом.
  • Перед началом работы образцы следует тщательно промыть в чистом бензине и протереть чистым сухим полотенцем.
  • При выполнении операции сравнения поверхностей следует обеспечить подходящий уровень освещения.
  • Шероховатость поверхности проверяемого изделия можно сравнивать только с теми образцами, которые соответствуют изделию по виду обработки, форме и материалу.
  • Сравнение шероховатости поверхности проверяемого изделия с образцами производят визуально или опробыванием пальцами рук. Применение для опробывания жестких, особенно металлических предметов НЕ ДОПУСКАЕТСЯ во избежание механических повреждений.
  • При оценке шероховатости тонко обработанных поверхностей рекомендуется применять лупу или микроскоп.
  • После работы образцы следует промыть в чистом бензине, протереть сухим полотенцем и смазать веществом, предохраняющим от коррозии. Следует помнить, что коррозия искажает поверхность и затрудняет производство сравнительной оценки.



Комплект поставки образцов шероховатости ОШС-ПП:

  • набор образцов шероховатости;
  • паспорт;
  • упаковочная тара;
  • сертификат о калибровке.
