Тип оборудования: Акустический течеискатель

Производитель: Sewerin GmbH

Модель: AQUAPHON A100

Гарантия: 1 год

Описание течеискателя AQUAPHON A100:

Принцип работы

При возникновении утечки в напорном трубопроводе, вода начинает фонтанировать через трещину. Тело трубы вибрирует в месте утечки. Эти колебания передаются по всему телу трубы и могут быть определены даже в отдаленных точках контакта, таких как арматура. Это явление известно как корпусной шум, и его можно услышать с помощью AQUAPHON® A 100. В непосредственной близости от места утечки струя воды и труба передают колебания земляному грунту. Эти колебания передаются сквозь грунт на поверхность земли как земляной шум.

Акустика

Человеческий слух по-прежнему играет важную роль в анализе записанных шумов, не смотря на существенную помощь со стороны дисплея. Имея значительный опыт работы с утечками, специалист на слух может различить шум утечки от фонового шума.

Исключительное качество звука помогает пользователям AQUAPHON® A 100 справляться с этой задачей проще.

Предварительный поиск утечки

Звук утечки передается по металлическим трубам на очень большие расстояния. Пробный щуп – идеальный инструмент для предварительной локации утечек в трубопроводах.

Точное определение утечки

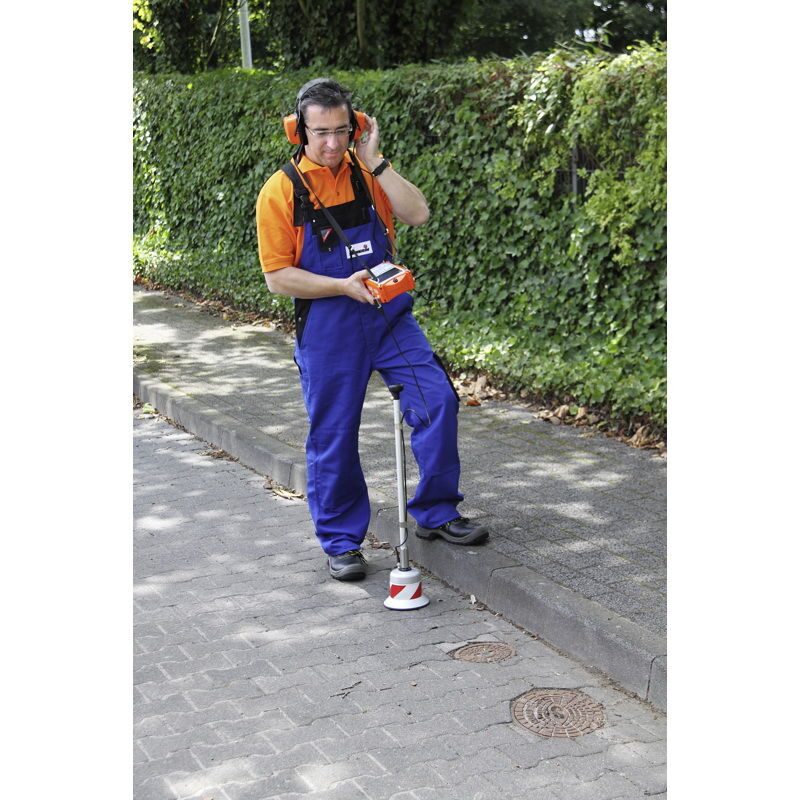

По неметаллическим трубам звук распространяется гораздо хуже. Применения переносного щупа на фитингах как правило не достаточно для определения места утечки. Участки трубопровода между фитингами (колодцами) должны быть дополнительно обследованы с помощью грунтового микрофона.

Использование грунтового микрофона на одинаковых интервалах помогает определить место утечки с высокой точностью. AQUAPHON® A 100 отображает сравнение уровней шума во всех точках контроля. Визуальное отображение результатов измерения особенно полезно для новичков, а также для специалистов, которые используют данную систему нечасто.

Функция защиты слуха

AQUAPHON® A 100 соответствует всем современным требованиям охраны труда и технике безопасности. Надежная защита слуха занимает особое место. Раньше могло возникнуть неприятное и даже опасное акустическое давление если пробный щуп соскользнул с точки контакта, наушники были активированы слишком рано или слишком поздно или объект упал на землю прямо рядом с грунтовым микрофоном.

Благодаря новой технологии защиты слуха эти неприятности в прошлом. Входной звуковой сигнал непрерывно контролируется. Если звук становится слишком громким, то он приглушается наушниками. Если громкость продолжает расти, то наушники выключаются.

AQUAPHON® A 100 включается вновь автоматически, как только уровень шума снижается до безопасного уровня. Функция защиты слуха может быть настроена на различные условия работы или для различных пользователей.

Функция оптимизации фильтра

Инновационная функция AQUAPHON® A 100 по оптимизации фильтра упрощает точное определение местоположения утечек. Данная функция особенно полезна в случаях, когда грунтовой микрофон определяет шум утечки, но определить точное местоположение утечки сложно из-за высокого уровня посторонних шумов.

Приёмник с помощью грунтового микрофона записывает и анализирует шум утечки. Затем система автоматически переключается в подходящий диапазон частот для того, чтобы отличить шум утечки от посторонних шумов более отчетливо.

Простота обслуживания микрофонов

Пользователь может самостоятельно заменить кабели к любым микрофонам AQUAPHON® A 100, что гарантирует низкие эксплуатационные расходы и минимальное время простоя.

Компоненты

• Грунтовой микрофон BO-4.

Идеально подходит для асфальтированных поверхностей. Новый прочный металлический корпус, который звукоизолирует капсулу микрофона, оптимально подстраивается под неровности поверхности благодаря своей свободе перемещения.

• Грунтовой микрофон 3P-4.

Предназначен для работы с грунтами. Твердая тренога гарантирует устойчивый контакт с поверхностью. Для еще более высокого качетсва звука на мягких грунтах можно использовать шип.

• Микрофон EM 30.

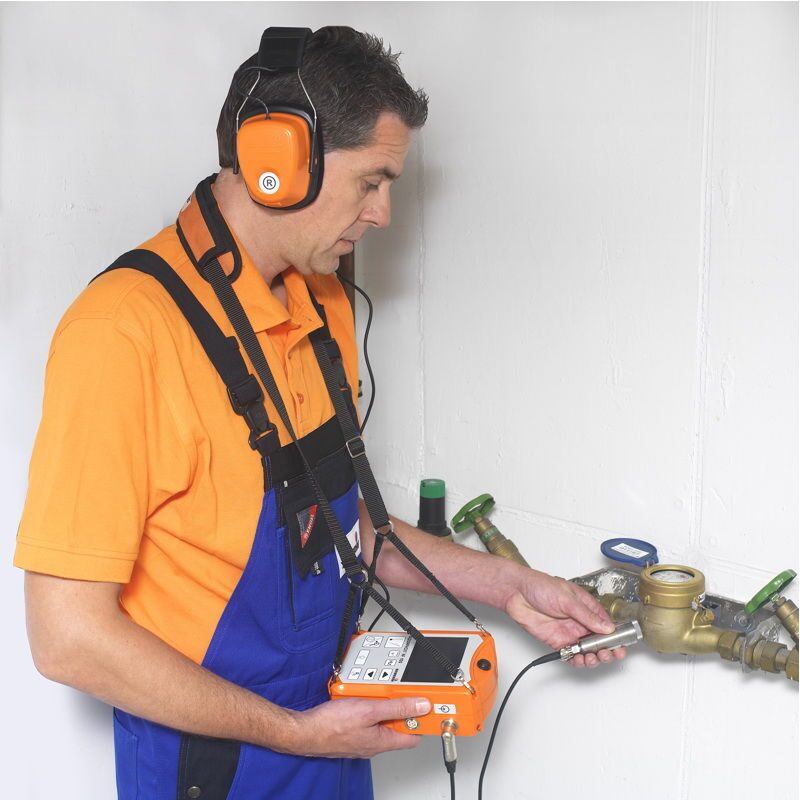

Утечки внутри помещений в труднодоступных местах определяются с помощью маленького ручного микрофонаEM 30 с коротким пробным щупом. Специально для поиска утечек внутри помещений также доступны к заказу магнит, тренога и компактный кейс.

Особенности AQUAPHON® A 100:

• Автоматическое распознавание подключенного микрофона;
• Цифровой сигнальный процессор;
• Функция оптимизации фильтра;
• Встроенная память;
• Большой дисплей с подсветкой;
• Встроенный NiMh аккумулятор, индикация уровня заряда аккумулятора на дисплее.

Технические характеристики AQUAPHON A100:

Комплект поставки акустического течеискателя AQUAPHON A100:

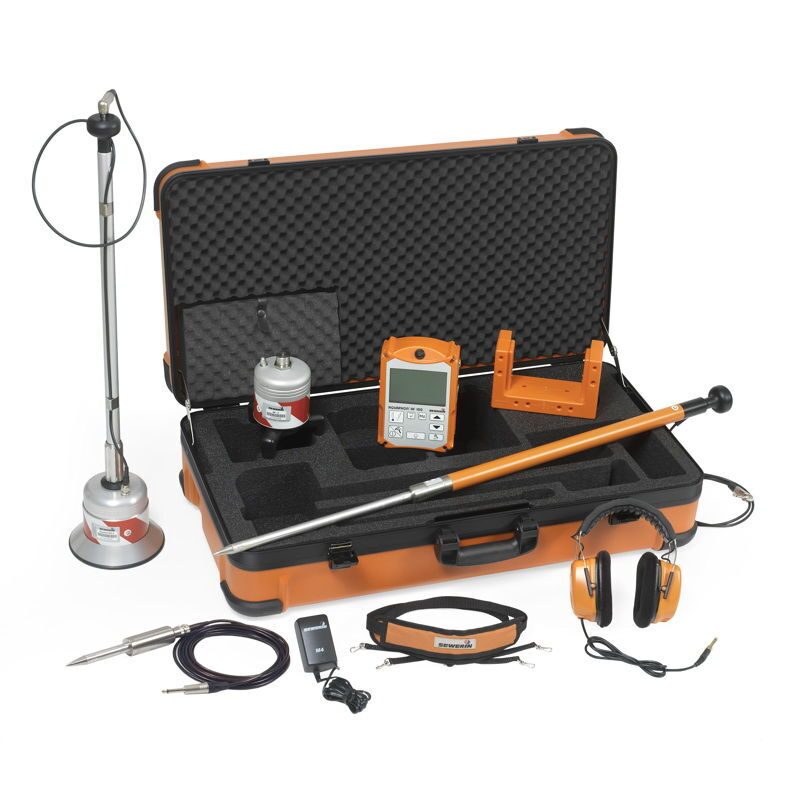

Стандартная комплектация:

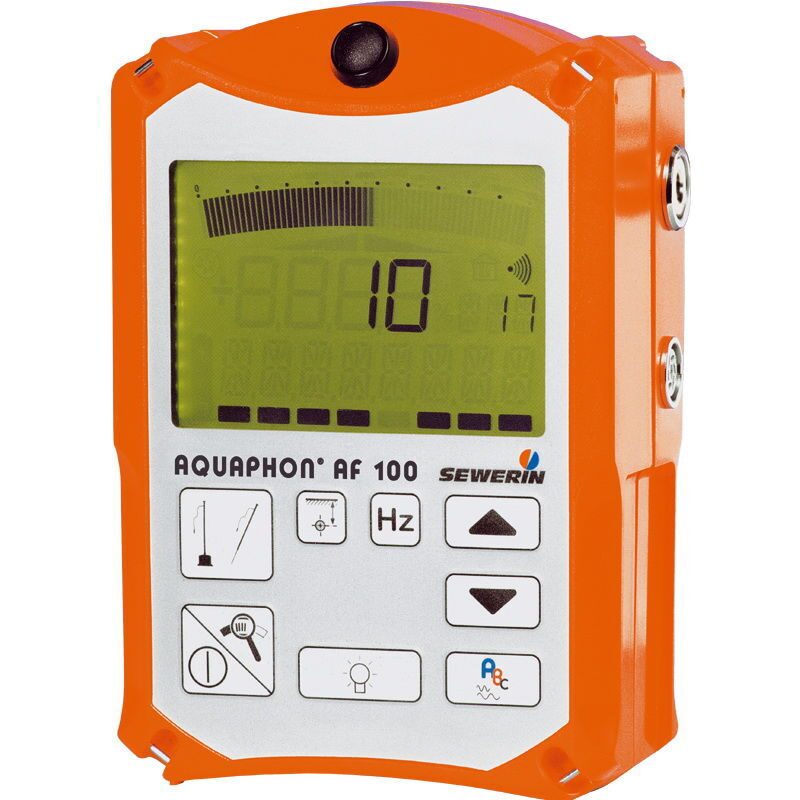

• Приёмник AQUAPHON A100;
• Док-станция;
• Наушники K3;
• Пробный щуп T4;
• Грунтовой микрофон BO-4;
• Переносной стержень H-4;
• Система переноски "Треуголник";
• Кейс AQUAPHON AF 100/A3S SK4;
• Зарядное устройство 220В.

Опции:

• Грунтовой микрофон 3P-4;
• Микрофон EM 30;
• Тренога M10;
• Шип к треноге M10 (длина 100мм);
• Контактный адаптер;
• Удлинитель для переносного стержня H-4, 30см;
• Удлинитель для переносного стержня H-4, 60см;
• Автомобильное зарядное устройство, 12В.
