Тип оборудования: Корреляционный течеискатель

Производитель: Sewerin GmbH

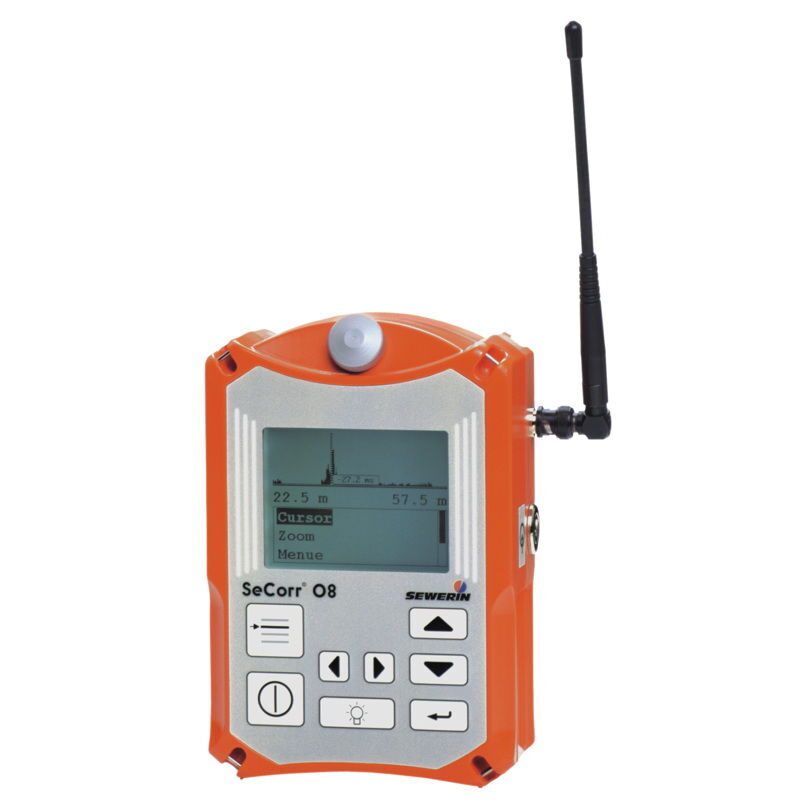

Модель: SeCorr 08

Гарантия: 1 год

Описание течеискателя SeCorr 08:

SeCorr 08 - Удобный и легкий коррелятор для поиска утечек и прослушивания сигналов на приемнике - подходит для использования в любых погодных условиях Идеально подходит для обнаружения утечек в водопроводных сетях.

Что такое корреляция?

Корреляция – это определение мест утечек в напорных трубопроводах с помощью компьютерной обработки шума утечки. В месте утечки создается шум, который распространяется по телу трубы. Этот шум достигает два ближайших к нему фитинга (запорные клапана, шаровые краны, гидранта и пр.) в разное время. Временной интервал зависит от расстояния от места утечки до двух контактных точек.

Высокочувствительные микрофоны записывают шумы, поступающие на фитинги, и с помощью радиопередатчиков передают эти записи в приемник. Приёмник определяет разность во времени прихода данных сигналов.

Затем, используя информацию о материале, диаметре трубы и длины измерительной секции, вычисляется точное местоположение утечки.

Почему корреляция?

В отличие от электроакустических течеискателей, корреляторы работают независимо от уровня шума утечки. Интенсивность окружающего шума практически не оказывает влияния на точность измерения.

Поэтому успешная корреляция возможна даже в дневное время на дорогах с интенсивным движением, когда поиск с помощью электроакустических течеискателей невозможен.

Даже такие факторы, как глубина залегания, типа грунта или окружающие шумы (например, шум ветра или дождя) не влияют на точность измерения.

Теперь успех операции по поиску утечек определяют не слух и опыт пользователя, а технические возможности удобного в работе коррелятора.

При поиске утечек на пластиковых трубах применяются гидрофоны. Гидрофоны записывают шум утечки непосредственно с водяного столба. Их применение значительно увеличивает точность определения места утечки; особенно при корреляции на пластиковых трубах. Данный метод также позволяет успешно определять местоположение утечек на отрезках в сотни метров.

Характеристики:

• Легкий вес, эргономичность
• Простой в использовании благодаря удобным органам управления: поворотный переключатель и кнопки мембранного типа
• Использование быстрых преобразований Фурье при корреляционном анализе позволяет точно определять местоположение утечек даже в сложных ситуациях
• Возможность переключения в одноканальный режим в случае неисправности передатчика
• Когерентный анализ с рекомендациями оптимальных настроек
• Возможность работы фильтров как в автоматическом, так и в ручном режиме
• Передача радиосигнала более чем на 2000м по каждому каналу
• Встроенный помощник помогает использовать оптимальный режим в различных ситуациях
• Графический дисплей с высоким разрешением ПО для записи измерений, а так же для распечатки отчетов.
• Автоматическое включение передатчика при подключении к нему микрофона
• Высокопроизводительный канал передачи мощностью 500мВт
• Частотный фильтр с возможностью настроить прибор при работе с пластиковыми трубами
• Высокочувствительный пьезо-микрофон EM30 гарантирует высокое качество записи шумов в частотном диапазоне от 1 Гц до 10 кГц
• Применение различных адаптеров обеспечивает надежное соединение с точками измерения

Область применения:

• Теплоэнергоснабжение, водоканалы, жилищно-коммунальное хозяйство;
• Аварийные службы;
• Промышленные предприятия;
• Строительство, здания и сооружения;
• Гидроочистные сооружения;
• Борьба с загрязнением окружающей среды

Технические характеристики SeCorr 08:

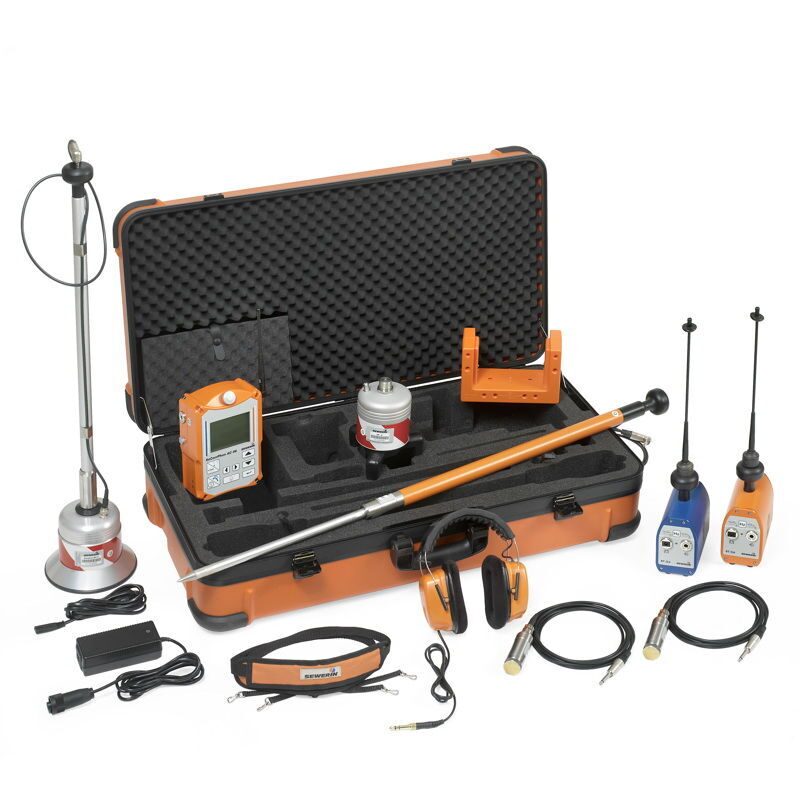

Комплект поставки корреляционного течеискателя SeCorr 08:

Базовая комплектация:

• Двухканальный коррелятор

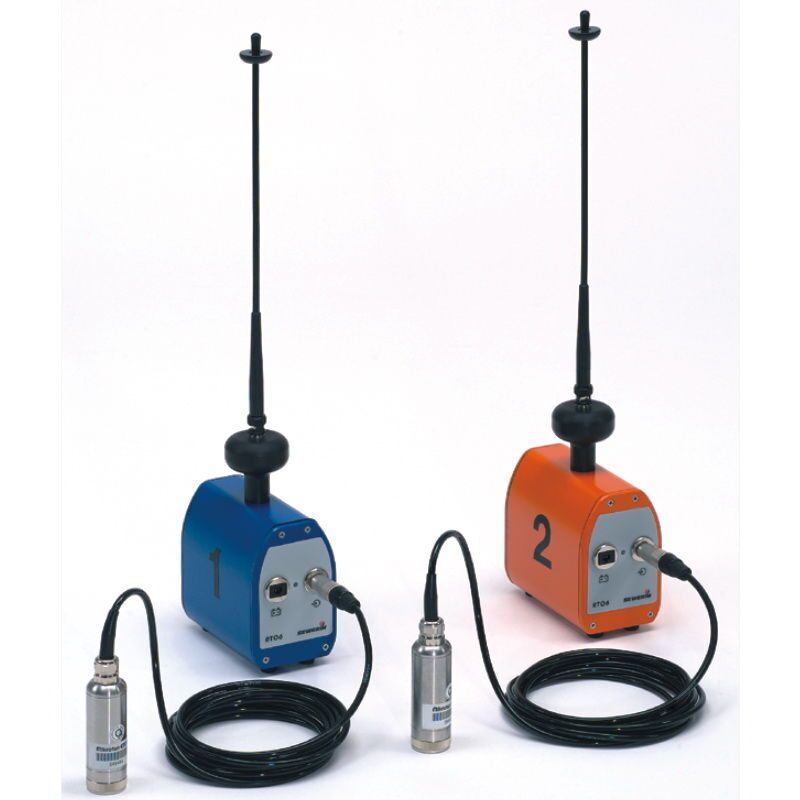

• Радиопередатчик RT06 канал1, 500 мВт
• Радиопередатчик RT06 канал2, 500 мВт
• Микрофоны EM 30 с магнитами (2 шт.)
• Наушники K3
• Док-станция
• Система для переноски "треугольник"
• Зарядное устройство 240 В~ / 5 A
• Коммуникационный кабель (RS 232)
• Чемодан для переноски

Опции:

• Автомобильное зарядное устройство;
• Система для переноски "переносные ремни"
• Адаптеры для микрофонов
• Переходник RS232-USB

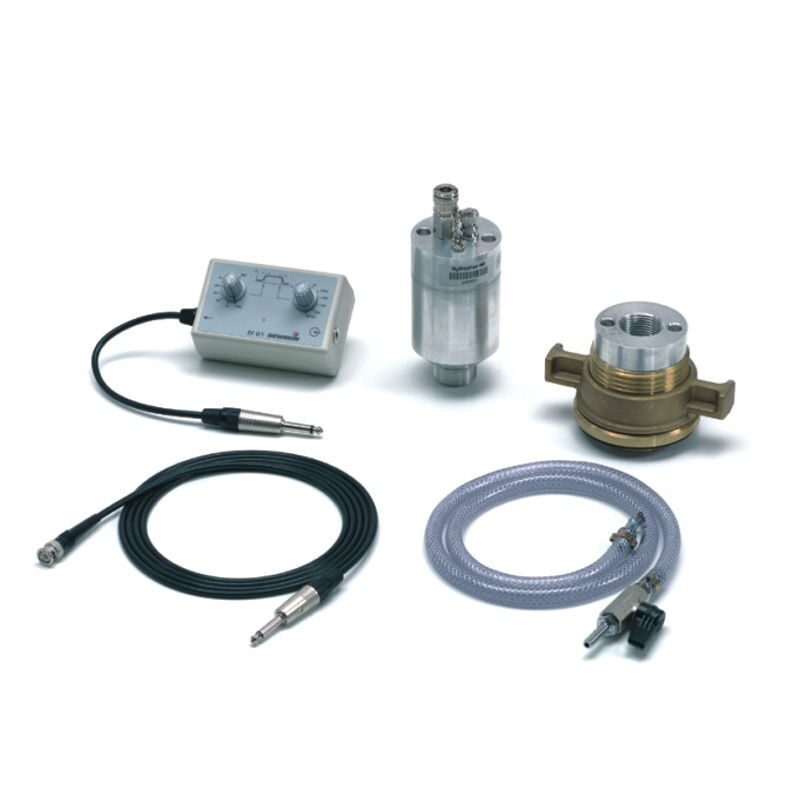

• Гидрофоны
• Адаптеры для гидрофонов
• Внешний активный фильтр (для подавления внешних шумов)
• Транспортный кейс для 2-х гидрофонов
• Обучающий компакт-диск
