Тип оборудования: Акустический течеискатель

Производитель: Sewerin GmbH

Модель: AQUAPHON A200

Гарантия: 1 год

Описание течеискателя AQUAPHON A200:

AQUAPHON A200 – это самая надежная система определения утечек из когда-либо созданных.

При поиске утечек в водопроводных трубах с помощью электроакустических течеискателей, первостепенное значение имеют слух и опыт пользователя. Система AQUAPHONA200 упрощает процесс обнаружения утечек благодаря выдающемуся качеству микрофона и измерительной технике; интеллектуальным функциям анализа и визуального представления результатов на дисплее.Передовые системы компанииSEWERIN предлагают удобное универсальное и надежное решение в эргономичном дизайне с функцией беспроводной передачи данных.

Принцип измерения

При вытекании из трубопровода под давлением вода вызывает вибрации трубы. Эти колебания передаются по всему телу трубы и могут быть определены как корпусной шум даже в отдаленных точках контакта, таких как арматура. Вибрации также передаются через землю к поверхности, как земляной шум, который значительно слабее корпусного. Система AQUAPHON - ваш идеальный компаньон для обнаружения утечки, так как она делает колебания звуковых волн трубопровода доступными для человеческого уха, а также осуществляет аудиозапись и визуально отображает уровень и частоту сигнала.

Предварительный поиск утечки.

Подключите к переносному стержню TS200 микрофон ТМ200; прикоснитесь микрофоном до арматуры в различных точках трубопровода и оцените уровень сигнала в этих точках. Сравнивая значения, вы сможете определить на каких участках трубопровода, скорее всего, имеются утечки.

Точное определение утечки

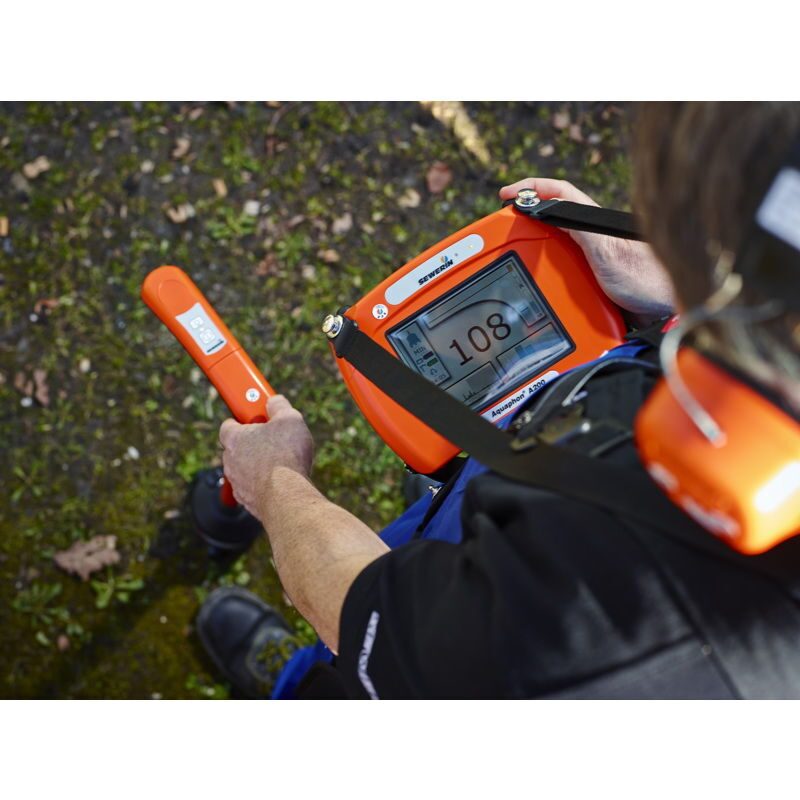

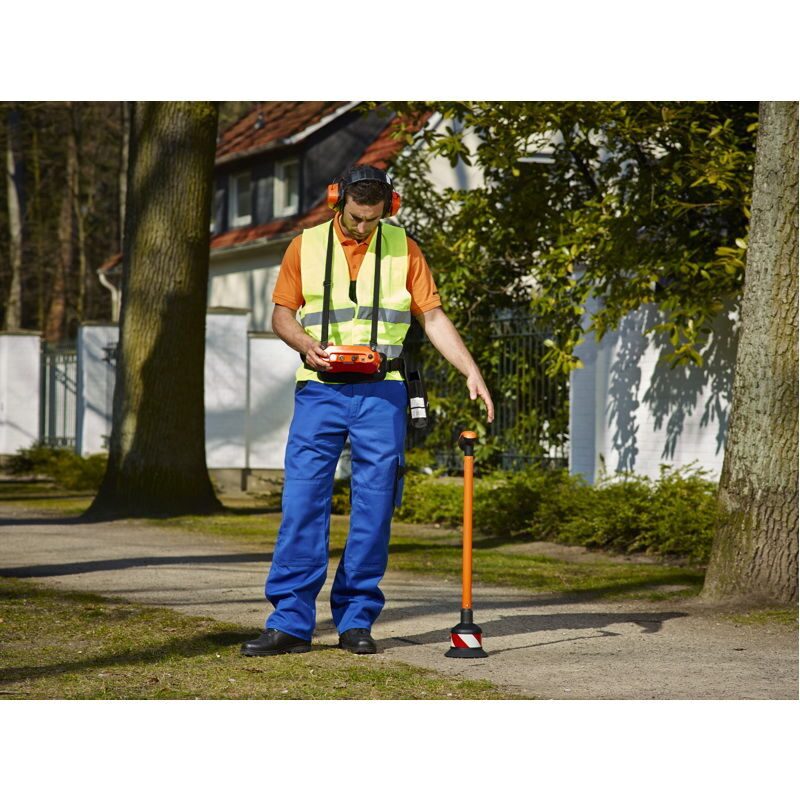

Для анализа уровня шума в разных точках обследуемого участка трубы используйте грунтовой микрофон BM200 (для асфальтированных поверхностей) или BM230 (для грунтовых поверхностей). Просто подключите к переносному стержню TS200 наземный микрофон и двигайтесь вдоль трубопровода небольшими отрезками. Акустический сигнал и визуальное отображение интенсивности сигнала позволят легко найти максимальное значение уровня шума. Теперь вы можете начинать инженерные работы с уверенностью!

Гибкость применения

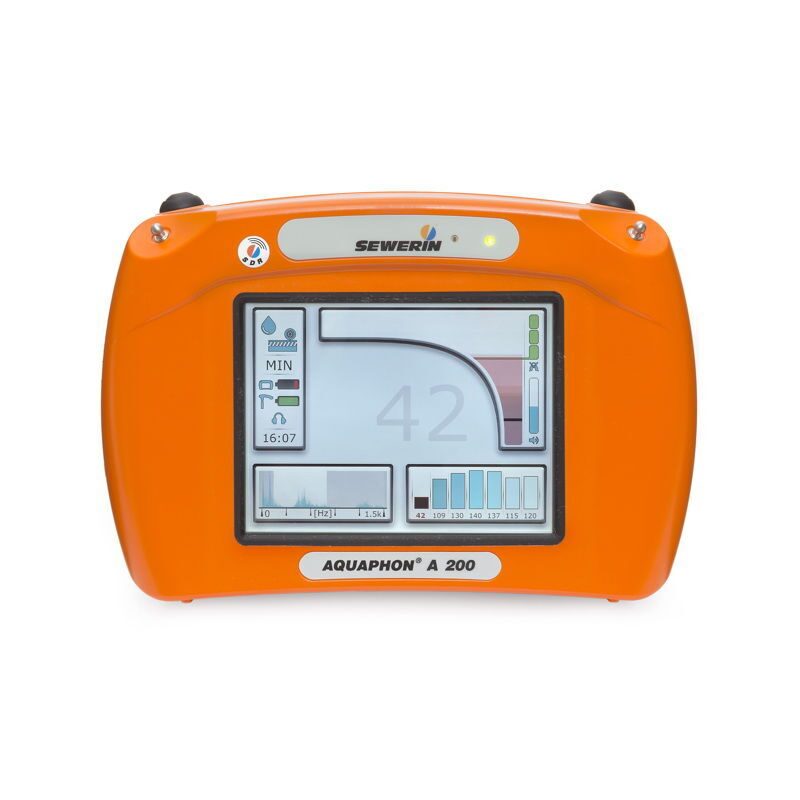

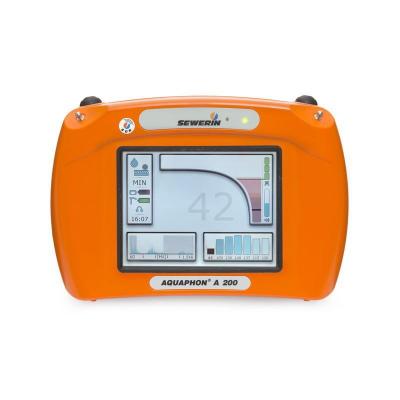

Благодаря высокому классу защиты (IP67) приемника AQUAPHON® A200, вы сможете осуществлять поиск утечек даже в экстремальных условиях окружающей среды. Приемник непроницаем для грязи, пыли и влаги. Микрофон ТМ 200 (класс защитыIP68), используемый для предварительной локализации, можно полностью погружать под воду, что делает возможным предварительный поиск утечек даже в частично затопленных колодцах.Симметричное расположение кнопок управления приемника AQUAPHON® A200, позволяет с легкостью работать как правшам, так и левшам. Вы можете увидеть всю необходимую информацию одновременно: четкий 5,7-дюймовый дисплей приемника показывает текущую акустическую интенсивность как на графике, так и в числовом виде. Наряду с этим, вы можете увидеть предыдущие значения шума для сравнения, а также его текущего частотного анализа.Полного заряда встроенного Li-Ion аккумулятора в приемнике AQUAPHON A200, беспроводных наушниках F6 и несущего стержня TS 200 достаточно для работы в течение целого дня.Работайте продуктивно и без особых усилий. Сбалансированный переносной стержень TS 200 с эргономичным дизайном плотно лежит в руке. Гибкая переносная система для приемника с двумя поперечными ремнями регулируется индивидуально.

Интеллектуальная система на практике

AQUAPHONA200 является полностью беспроводной системой. Связь между переносным стержнем TS200, приемником AQUAPHON А200 и беспроводными наушниками F6 осуществляется по технологииSDR (цифровое радиоSEWERIN). Это не только дает Вам невероятную свободу движения, но также обеспечивает гораздо более качественный звук без шумов от проводов.Все управление прибором осуществляется без кнопок и переключателей, с использованием надежного 5,7-дюймового VGA-дисплея с сенсорным экраном. Он обеспечивает отличную читаемость даже на ярком солнце, а также может использоваться при работе в перчатках. На дисплее отображаются крупные интуитивно понятные функциональные символы.Встроенный помощник поможет вам выполнить различные задачи с AQUAPHON А200, благодаря чему даже сотрудники с малым опытом работы и случайные пользователи смогут успешно работать с данным прибором.Благодаря настраиваемой системе регулирования уровня звука достигается безопасность органов слуха: при любом резком или громком звуке (например, проезжающий автомобиль, или соскальзывание микрофона с места контакта с телом трубы) сигнал в наушниках приглушается или выключается полностью. После того, как источник помех затихает, уровень звука автоматически восстанавливается.

Профессиональная технология для сложных задач

Высококачественные пьезо микрофоны с частотной характеристикой, специально оптимизированной для обнаружения утечек, и цифровая обработка сигналов гарантируют системеAQUAPHONА200 отличные акустические показатели. Благодаря непревзойденному качеству звучания и минимизации звука помех можно надежно идентифицировать место утечки, даже если интенсивность звука утечки низкая или есть громкие помехи.При нажатии кнопки приемник AQUAPHON 200 рассчитывает фильтры, адаптированные к текущим шумам и автоматически выбирает подходящие частотные диапазоны. Кроме того, вы можете вручную установить пределы фильтра и выбрать частотные диапазоны, которые подчеркивают шум утечки. Это позволяет полностью сосредоточиться на звуке утечки без помех.Вы можете записать шумы утечки с помощью встроенного аудиоплеера и сравнить их друг с другом. Вы также можете создать базу данных шумов утечек, что позволит Вам проанализировать шумы утечки на месте, а также использовать эту функцию в учебных или демонстрационных целях.

Компоненты

• Переносной стержень TS 200.

Может быть соединен с одним из трёх микрофонов. До сих пор для подключения наземных микрофонов были необходимы специальный щуп и переносной стержень. Теперь TS200 выполняет обе функции. К нему подключается один из микрофонов в зависимости от выполняемой задачи. TS 200 питается от высокопроизводительного аккумулятора, который гарантирует надежную работу для работы в течение целого дня.TS 200 может быть заряжен менее чем за четыре часа непосредственно кейсеAquaPhonA200.

• Микрофон TM 200.

Данный микрофон разработан специально для предварительной локации утечек путем измерений уровня шума на фитингах и трубопроводной арматуре. Его частотный диапазон позволяет надежно обнаружить как тихие и низкие шумы утечки (характерные для пластиковых труб) так и громкие и высокие шумы утечки (характерные для металлических труб). Доступные к заказу удлинители различной длины позволяют вам подобрать идеальную систему, адаптированную к конструктивных условиям ваших трубопроводных сетей. Чтобы помочь вам правильно разместить ТМ 200 на шток клапана, даже в темноте колодца, на микрофоне имеется встроенный фонарик, который активируется на переносном стержне TS 200.

• Грунтовой микрофон BM 200

Идеально подходит для асфальтированных поверхностей. Очень прочный корпус отделен от капсулы микрофона. Механизм подъема гарантирует стабильно идеальный контакт с землей, так что небольшие неровности не добавляют помех.

• Грунтовой микрофон BM 230

Предназначен для работы с грунтами. Его твердая тренога гарантирует прочный контакт с поверхностью. Если грунт частично мягкий, можно прикрутить к треноге шип, чтобы дополнительно улучшить передачу звука.

• Кейс для системы AQUAPHON A200

Обеспечивает достаточное пространство для безопасного хранения всех компонентов системы AQUAPHON. Переносной стержень TS 200, приёмник AQUAPHON A200 и беспроводные наушники могут заряжаться в кейсе одновременно. Вы можете заказать зарядное устройство, работающее от автомобильного прикуривателя, или от обычной сети 220В.

Технические характеристики AQUAPHON A200:

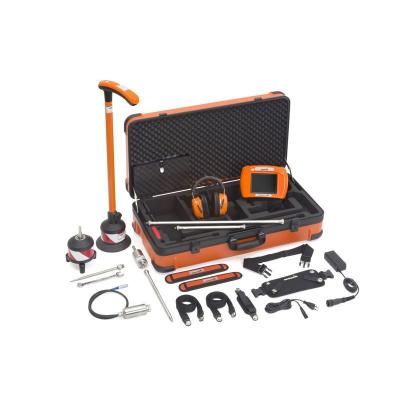

Комплект поставки акустического течеискателя AQUAPHON A200:

Стандартная комплектация:

• Приёмник AQUAPHON A200;
• Переносной стержень TS 200;
• Микрофон TM 200;
• Грунтовой микрофон BM 200;
• Беспроводные наушники F6;
• Система переноски VARIO;
• Кейс AQUAPHON A 200 SK4;
• Зарядное устройство 220В.

Опции:

• Грунтовой микрофон BM 230;
• Универсальный микрофон UM 200;
• Удлинитель для переносного стержня TS 200, 30см;
• Удлинитель для переносного стержня TS 200, 60см;
• Автомобильное зарядное устройство, 12В.
• Альтернативная система переноски на ремнях
