Назначение магазина сопротивлений высокоомного АКИП-7502/2

Магазин сопротивлений высокоомный АКИП-7502/2 предназначен для поверки и калибровки измерителей сопротивления изоляции в лабораторных и промышленных условиях.

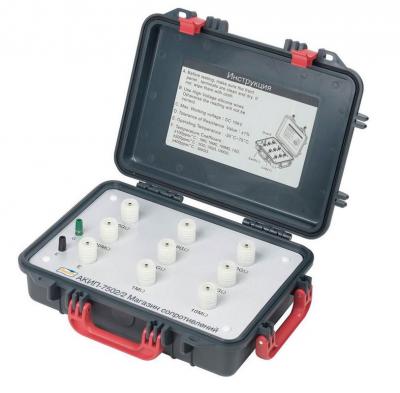

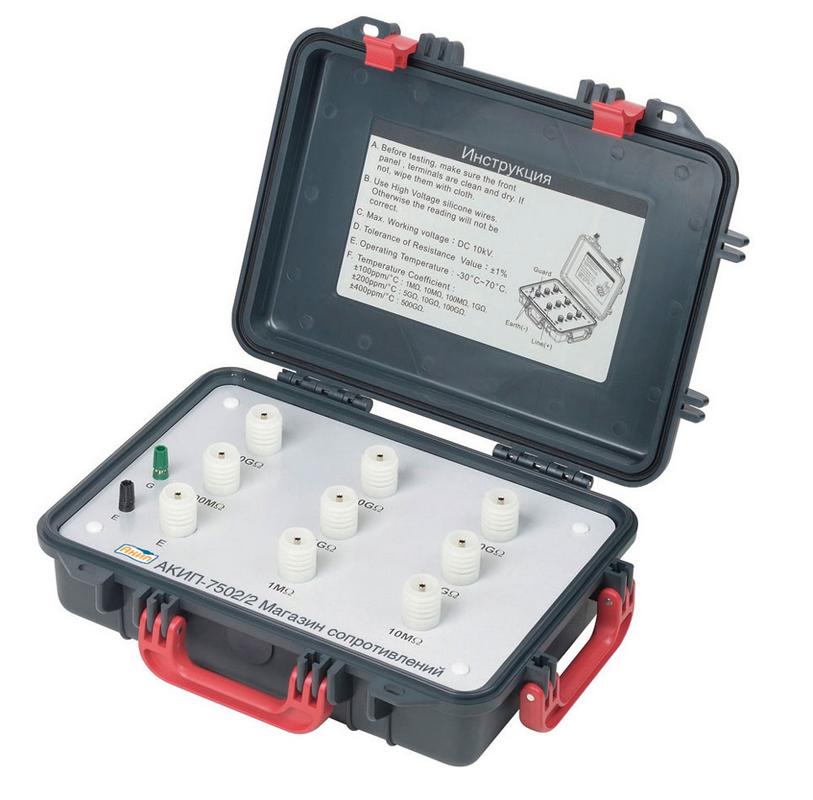

Магазин АКИП-7502/2 представляет собой набор прецизионных твёрдотельных высокоомных высоковольтных резисторов. Все 7 резисторов магазина АКИП-7502/2соединены одним из выводов с общим гнездом. Для получения значений сопротивления, представляющих собой сумму двух имеющихся однозначных мер, используются их свободные выводы. Конструктивно магазин размещен в переносных дюралевых корпусах в виде кейса с откидной крышкой и ручкой для переноски. Гнезда выводов имеют высоковольтные изоляторы. Для подключения внешней земли имеется соединенное с корпусом гнездо «Е» (земля).

Область применения магазина АКИП-7502/2 - поверка и калибровка измерителей сопротивления изоляции в лабораторных и промышленных условиях.

Особенности магазина сопротивлений высокоомного АКИП-7502/2

• Фиксированные значения сопротивления от 1,0 МОм до 500 ГОм

• 8 фиксированных значений сопротивлений

• Погрешность ± 1 %

• Максимальное рабочее напряжение 10кВ

• Рассеивая мощность не более 3 Вт

• Жесткие рабочие условия эксплуатации (температура от минус 30 до +75 °С, относительная влажность до 90 %)

• Магазины компактны и удобны в эксплуатации, изготовлены в ударопрочном пластиковом кейсе

• Масса не более 5,2 кг

Технические характеристики магазина сопротивлений высокоомного АКИП-7502/2

Комплект поставки АКИП-7502/2
