Артикул: WMRUСМС25
|
Тип оборудования: Мера сопротивлений повышенной мощности многозначные СМС-2
Производитель: Sonel
Модель: СМС-25
Гарантия: 36 месяцев
Описание меры сопротивления СМС-25:
Меры сопротивлений повышенной мощности многозначные СМС-25 предназначены для воспроизведения электрического сопротивления постоянного и переменного тока.

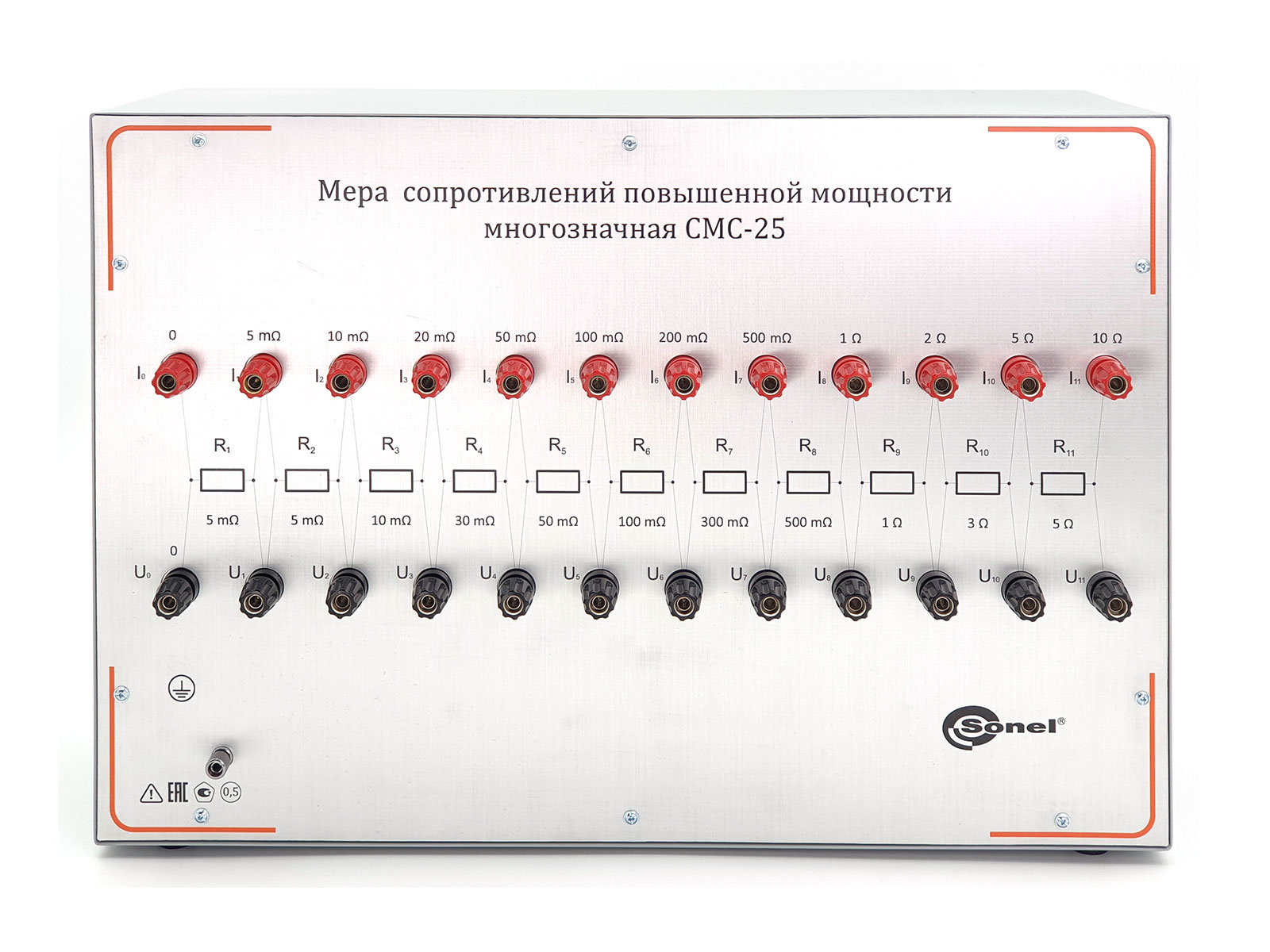

Меры представляют собой настольные лабораторные приборы, содержащие 11 резистивных элементов с номинальными значениями сопротивления 0,005 Ом; 0,005 Ом; 0,01 Ом; 0,03 Ом; 0,05 Ом; 0,1 Ом; 0,3 Ом; 0,5 Ом; 1 Ом; 3 Ом; 5 Ом, соединённых последовательно. Резистивные элементы изготовлены из манганина.
Назначение и область применения:
Меры сопротивлений повышенной мощности многозначные СМС-25, предназначены для поверки измерителей типа РАТ, поверки и калибровки различных мостов постоянного тока и компараторов, для калибровки сопротивлений низших классов и т.д.
Меры сопротивлений повышенной мощности СМС-25 могут применяться в качестве эталона 4-го разряда электрического сопротивления.
Технические характеристики СМС-25:
|
Номинальные значения воспроизводимого электрического сопротивления R, Ом: |
|||||||||||
|
Зажимы |
I1 |
I2 |
I3 |
I4 |
I5 |
I6 |
I7 |
I8 |
I9 |
I10 |
I11 |
|
I0 |
0,005 |
0,01 |
0,02 |
0,05 |
0,1 |
0,2 |
0,5 |
1 |
2 |
5 |
10 |
|
I1 |
- |
0,005 |
0,015 |
0,045 |
0,095 |
0,195 |
0,495 |
0,595 |
1,595 |
4,595 |
9,595 |
|
I2 |
- |
- |
0,01 |
0,04 |
0,09 |
0,19 |
0,49 |
0,99 |
1,99 |
4,99 |
9,99 |
|
I3 |
- |
- |
- |
0,03 |
0,08 |
0,18 |
0,48 |
0,98 |
1,98 |
4,98 |
9,98 |
|
I4 |
- |
- |
- |
- |
0,05 |
0,15 |
0,45 |
0,95 |
1,95 |
4,95 |
9,95 |
|
I5 |
- |
- |
- |
- |
- |
0,1 |
0,4 |
0,9 |
1,9 |
4,9 |
9,9 |
|
I6 |
- |
- |
- |
- |
- |
- |
0,3 |
0,8 |
1,8 |
4,8 |
9,8 |
|
I7 |
- |
- |
- |
- |
- |
- |
- |
0,5 |
1,5 |
4,5 |
9,5 |
|
I8 |
- |
- |
- |
- |
- |
- |
- |
- |
1 |
4 |
9 |
|
I9 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
3 |
8 |
|
I10 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
5 |
|
Макс. допустимые значения параметров измерительного сигнала на измерительных разъёмах мер: |
||||
|
Зажимы |
Воспроизводимое сопротивление, Ом |
Максимально допустимый ток, А |
Максимально допустимое напряжение, В |
Максимально допустимое значение мощности, Вт |
|
I0 – I1 |
0,005 |
25 |
0,125 |
3,13 |
|
I0 – I2 |
0,01 |
25 |
0,25 |
6,25 |
|
I0 – I3 |
0,02 |
25 |
0,5 |
12,5 |
|
I0 – I4 |
0,05 |
25 |
1,25 |
31,25 |
|
I0 – I5 |
0,1 |
25 |
2,5 |
62,5 |
|
I0 – I6 |
0,2 |
25 |
5,0 |
125 |
|
I0 – I7 |
0,5 |
15,8 |
7,9 |
125 |
|
I0 – I8 |
1 |
11,2 |
11,2 |
125 |
|
I0 – I9 |
2 |
7,9 |
15,8 |
125 |
|
I0 – I10 |
5 |
5 |
25,0 |
125 |
|
I0 – I11 |
10 |
3,6 |
35,4 |
125 |
|
