Артикул: АКИП-7502/1
|
Назначение магазина сопротивлений высокоомного АКИП-7502/1
Магазин сопротивлений высокоомный АКИП-7502/1 предназначены для поверки и калибровки измерителей сопротивления изоляции в лабораторных и промышленных условиях.

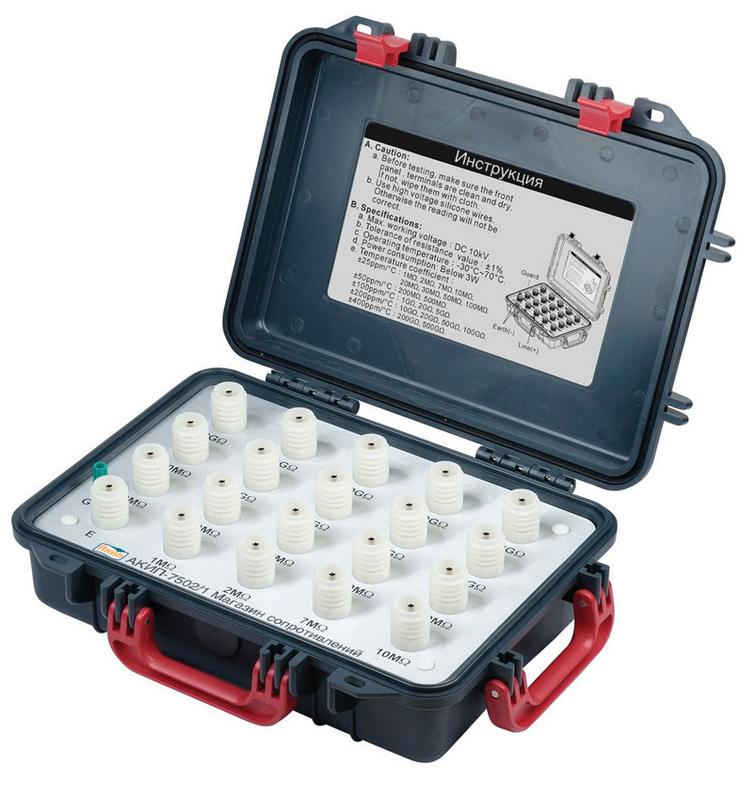

Магазин АКИП-7502/1 представляет собой набор прецизионных твёрдотельных высокоомных высоковольтных резисторов. Все 19 резисторов магазина АКИП-7502/1соединены одним из выводов с общим гнездом. Для получения значений сопротивления, представляющих собой сумму двух имеющихся однозначных мер, используются их свободные выводы. Конструктивно магазин размещен в переносных дюралевых корпусах в виде кейса с откидной крышкой и ручкой для переноски. Гнезда выводов имеют высоковольтные изоляторы. Для подключения внешней земли имеется соединенное с корпусом гнездо «Е» (земля).
Область применения магазина АКИП-7502/1 - поверка и калибровка измерителей сопротивления изоляции в лабораторных и промышленных условиях.
Особенности магазина сопротивлений высокоомного АКИП-7502/1
Фиксированные значения сопротивления от 1,0 МОм до 500 ГОм
19 фиксированных значений сопротивлений
Погрешность ± 1 %
Максимальное рабочее напряжение 10кВ
Рассеивая мощность не более 3 Вт
Жесткие рабочие условия эксплуатации (температура от минус 30 до +75 °С, относительная влажность до 90 %)
Магазины компактны и удобны в эксплуатации, изготовлены в ударопрочном пластиковом кейсе
Масса не более 5,2 кг
Технические характеристики магазина сопротивлений высокоомного АКИП-7502/1
|
Параметр |
Значение |
|
МЕТРОЛОГИЧЕСКИЕ ДАННЫЕ |
|
|
Номинальные значения сопротивлений |
1 МОМ, 2 МОМ, 7 МОМ, 10 МОМ, 20 МОМ, 30 МОМ, 50 МОМ, 100 МОм, 200 МОм, 500 МОм, 1 ГОм, 2 ГОм, 5 ГОм, 10 ГОм, 20 ГОм, 50 ГОм, 100 ГОм, 200 ГОм, 500 ГОм |
|
Пределы основной относительной погрешности |
± 1 % |
|
Максимально допустимое напряжение |
Постоянное 10,000 В |
|
Максимальная рассеиваемая мощность |
3 Вт (в рабочих условиях) |
|
ОБЩИЕ ДАННЫЕ |
|
|
Условия эксплуатации |
-30°С…+75°С и относительная влажность до 90% |
|
Габаритные размеры |
430 × 324 × 127 мм |
|
Масса |
Не более 5,2 кг |
|
Комплект поставки |
РЭ |
Комплект поставки:
| Магазин сопротивлений АКИП-7502/1 | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
|
