Трассоискатель MRT-700

  • Трассоискатель MRT-700

    /images/all/3/18472/big/img_5.png

    jijijij

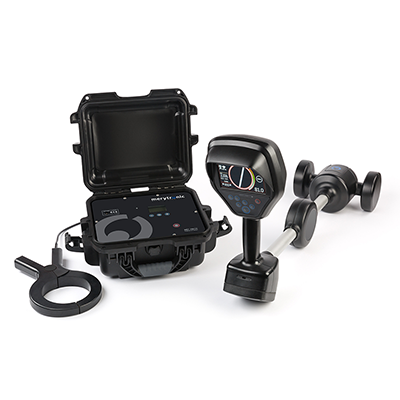

    Трассоискатель MRT-700
  • Генератор MRT-700 TX

    /images/all/3/18472/big/img_14.png

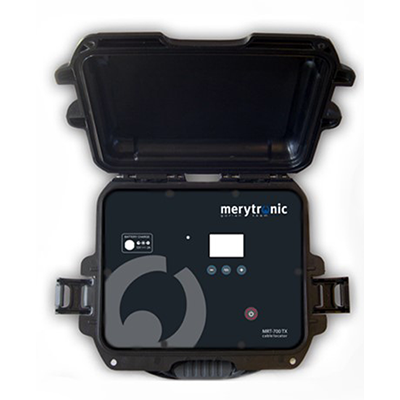

    Генератор MRT-700 TX

    Генератор MRT-700 TX
  • Приёмник MRT-700 RX

    /images/all/3/18472/big/img_16.png

    1

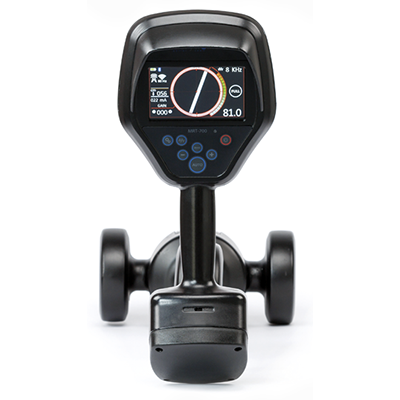

    Приёмник MRT-700 RX
Новинка!

ЦЕНА: по запросу

КУПИТЬ
ПРОИЗВОДИТЕЛЬ:
Merytronic


Страна производитель: Испания Испания

Гарантия: 2 года
Версия для печати
Просьба уточнять актуальность цены у менеджеров. Стоимость указана с учетом НДС. Оплата производится по безналичному расчету.

Внимание! Счета выставляются при сумме заказа от 3000 руб. Мы работаем как с юридическими, так и с физическими лицами.

Осуществляем доставку по России, Казахстану, Беларуси и странам таможенного союза курьерскими службами и транспортными компаниями.

Вакансия - менеджер по продажам оборудования для неразрушающего контроля, геодезии, механических испытаний и измерений.

Трассоискатель MRT-700



MRT-700 состоит из генератора MRT-700TX и приёмника MRT-700RX и является локатором, который определяет наличие подземных коммуникаций.

Устройство быстро, легко и точно составляет карту кабельных линий и труб, определяя как находящиеся под напряжением, так и обесточенные кабели, глубина залегания которых может составлять до 5 метров.







Мощность генератора MRT-700TX составляет 10 Вт, что позволяет осуществлять поиск кабелей на больших расстояниях (до 10 км). Во время работы генератор подаёт сильный сигнал определённой частоты в кабель, вследствие чего приёмник MRT-700RX с высокой точностью определяет искомый кабель, а также направление тока в нём.

Приёмник MRT-700RX позволяет с высокой точностью определить маршрут пролегания подземных коммуникаций благодаря работе 7 антенн, распределённых по устройству. Во время работы устройство считывает, какой уровень сигнала определяется каждой антенной, что позволяет определить местонахождение кабельных линий и труб и «подсказывает» пользователю верное направление движения.



Генератор MRT-700TX позволяет подавать в кабель 3 активных частоты (640 Гц, 8 кГц и 32 кГц) тремя различными способами:



  • Прямое подключение с помощью зажимов типа крокодил. Обесточенные электрические кабели, телефонные кабели, водопроводные и газовые металлические трубы и т. п. При данном методе подключения прибор на дисплее отображает значение тока в цепи и сопротивления петли
  • Подключение с помощью индукционных клещей. Кабели среднего и низкого напряжения, телефонные кабели и т. п. При данном методе подключения нет необходимости отключать кабель от сети
  • Встроенная антенна генератора. В случае, если пользователь не может добраться до кабеля, или положение кабеля неизвестно, то сигнал может быть наведен с помощью встроенной антенны



Способ подачи сигнала выбирается пользователем в зависимости от существующих условий. Для обеспечения максимальной точности измерений рекомендуется использование способа прямого подключения или индукционных клещей. В случае, если нет возможности доступа к проводнику, можно подать сигнал при помощи внутренней передающей антенны генератора MRT-700 TX.



Специальные режимы трассировки

В зависимости от конкретных целей и задач пользователь может выбрать различные режимы, каждый из которых отображает необходимую информацию в наиболее подходящем формате. Приёмник MRT-700 RX обеспечивает различные режимы трассировки:



  • «FULL»
  • «MAX»
  • «NULL»
  • «PEAK»



Онлайн-приложение GridGIS Map Creator

Благодаря приложению GridGIS Map Creator становится возможным:



  • Записывать информацию о трассировке сети и об объектах коммунального хозяйства
  • Добавлять фотографии объектов сети
  • Отмечать на карте маршрут пролегания кабеля с GPS-координатами
  • Фиксировать процесс ведения работ
  • Сохранять данные в файле GeoJSON, который совместим с любой ГИС-системой
  • Осуществлять подключение к устройствам для обнаружения подземных коммуникаций с помощью беспроводной технологии Bluetooth



Прибор оснащён технологией Bluetooth, которую можно использовать в двух режимах передачи данных: закрытый и открытый протоколы.

Закрытый протокол предназначен для работы с приложением GridGIS Map Creator, благодаря которому пользователю не нужно прилагать дополнительные усилия и затрачивать время на перенесение местоположения кабелей на карты. Все данные, полученные при работе с прибором, автоматически сохраняются в приложении в режиме реального времени.

Открытый можно использовать при работе MRT-700 с другими устройствами, использующими ту же технологию.

Трассоискатель MRT-700 соответствует требованиям безопасности IEC 61010-1: 2011 / UNE-EN 61010-1: 2011 и стандартам электромагнитной совместимости IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4, IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-8, IEC 61000-4-11.

Также прибору присвоена II-я категория защиты от поражения электрическим током.

MRT-700 можно применять как в закрытых помещениях, так и на открытом воздухе, в том числе и в условиях повышенной влажности, так как его генератор имеет степень защиты IP 65 (с закрытой крышкой), а приёмник имеет степень защиты IP 54.

Технические характеристики трассоискателя MRT-700:



Габариты генератора MRT-700 TX
315х255х150 мм
Масса прибора 2,5 кг
Защита от окружающей среды IP65 (с закрытой крышкой)
Питание (встроенная батарея) Литий-ионная (7,4В 6,6Ач)
Время работы при максимальной мощности >10 ч
Питание (сетевое напряжение) 100-240 В 50/60 Гц, 0,55 А
Выходные частоты 640 Гц, 8 кГц, 32 кГц
Макс. сопротивление кабельной линии 1000 Ω
Макс. выходная мощность 10 Вт
Макс. выходной ток 500 мА
Диапазон температуры при работе с прибором от -20°C до +60°C
Диапазон температуры при работе с прибором во время зарядки от 0°C до +45°C
Язык интерфейса Английский

Габариты приемника MRT-700 RX 790х370х230 мм
Масса прибора 2,2 кг
Защита от окружающей среды IP54
Питание (встроенная батарея) Литий-ионная
Частота трассировки 640 Гц, 8 кГц, 32 кГц
Пассивная частота трассировки 50 Гц, 60 Гц
Диапазон температуры при работе с прибором от -20°C до +60°C
Диапазон температуры при работе с прибором во время зарядки от 0°C до +45°C
Язык интерфейса Английский



Комплект поставки:



  • Генератор MRT-700 TX
  • Приёмник MRT-700 RX
  • Кабели с зажимами типа крокодил
  • Стержень заземления
  • Адаптер питания переменного/постоянного тока (для MRT-700 TX)
  • Адаптер питания переменного/постоянного тока (для MRT-700 RX)
  • Штекер для автомобильного прикуривателя
  • Руководство пользователя
  • Мягкая переносная сумка
