Параметр

Значение

Рабочие частоты

Пассивные, Гц

50, 100, 15000

Активные, Гц

512, 1024, 1450, 8192, 8928, 9820

Особенности

Максимальная измеряемая глубина, м

До 10

Максимальная глубина обнаружения трассы, м

До 10

Время непрерывной работы, ч

До 50

Источники питания

Питание

2 элемента D

Конструктивные параметры

Габариты, мм

720x110x150

Вес прибора без чехла, кг

1,700

Диапазон эксплуатационных температур, °С

-40 …+60

Параметр

Значение

Частоты синусоидального сигнала, Гц

частоты f1, f2, f3 («постоянные»)

200…9999 Гц
выбираются в диапазоне с дискретностью 1 Гц и точностью ±0,05%, заносятся в энергонезависимую память

частота f4 («временная»)

200…9999 Гц
выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания.

Режимы генерации

режим 1

непрерывный «НП»

режим 2
- длительность импульса, мс
- частота следования импульсов, Гц

кратковременные посылки «ПР» (прерывистый)
100
1

режим 3
Первая частота, Гц
Вторая частота, Гц
Соотношение амплитуд первой и второй частот

двухчастотный «2F» (одновременная генерация)
1024
8192

4:1

режим 4

амплитуда импульса

частота следования импульсов (ударов), уд/мин
- низкая
- средняя
- высокая
длительность импульса

генерация ударных импульсов «УР» (ударный режим)

равна напряжению питания, выбирается автоматической перекоммутацией источников питания в зависимости от заданной силы удара («С1», «С2» или «С3» на поле «ТОК»)


30
60
120
минимально достаточная для производства удара механизмом УМ-112, задается автоматически

Выходные параметры синусоидальной генерации

Выходной ток, А

максимальный в ручном режиме:
- непрерывная и двухчастотная генерация
- кратковременные посылки

10
15

задаваемый для автосогласования

десять предустановленных значений в диапазоне 0,1…9,9А, могут быть изменены пользователем с дискретностью 0,1А и занесены в энергонезависимую память

Максимальное выходное напряжение, В

- при автономном питании
- с добавлением внешнего аккумулятора 12В
- при питании от сетевого блока

220 (180 при «2F»)

330 (260 при «2F»)
110 (90 при «2F»)

Максимальная выходная мощность, Вт

- при автономном питании или от внешнего аккумулятора 21В

130 непрерывно на 1,3…300 Ом и «2F» на 1,3…200 Ом / 200 импульсы на 0,8…200 Ом

- с добавлением внешнего аккумулятора 12В

200 непрерывно на 2,0…150 Ом и «2F» на 2,0…300 Ом / 300 импульсы на 1,3…300 Ом

- от сетевого блока (СБП)

100 на 1,0…120 Ом_непрерывно / импульсы или на 1,3…80 Ом при «2F»

ПРИМЕЧАНИЕ.
При неполной зарядке или (и) на частотах выше «логарифмической середины» диапазона (1,1кГц) допускается уменьшение максимальной мощности с ростом частоты и сопротивления нагрузки, но не более чем на 3dB.

Допустимое сопротивление нагрузки

любое (0…∞)
Ограничение тока на «низкоомных» нагрузках, «Uмакс» на «высокоомных» нагрузках.

Согласование с нагрузкой

- автоматическое, обеспечивающее достижение заданного тока в нагрузке
- ручное (кнопками "Вверх" или "Вниз")

Источники питания

Встроенный аккумуляторный комплект

два свинцово - кислотных герметизированных аккумулятора 12В/12Ач (технология AGM) с автоматической перекоммутацией: 12В/21Ач или 21В/12Ач

Ресурс питания при 0ºС в зависимости от мощности не менее, ч

- непрерывная и двухчастотная генерация

1,3 (при 130Вт автономно/200Вт с доп. акк. 12В)
3,3 (при 65Вт автономно/100Вт с доп. акк. 12В)

- импульсные посылки одной частоты

9 (при 200Вт автономно/300Вт с доп. акк. 12В)
20 (при 100Вт автономно/150Вт с доп. акк. 12В)

- генерация ударных импульсов с максимальной частотой 80 уд/мин

20 (при силе удара «С2» автономно или «С3» с доп. акк.)
50 (при силе удара «С1» автономно)

Время зарядки полностью разряженных автономных аккумуляторов не более, ч

8

Сетевой блок для работы или зарядки аккумуляторов

выходное напряжение 15В, выходной ток 15А max

Допустимые внешние аккумуляторы

11...14В / 22…28В ≥21Ач

Функциональные особенности

Автоматические функции

- выбор оптимального режима питания (коммутация внутренних и внешнего источников питания)
- автосогласование (достижение заданного тока в нагрузке)
- автоматический «интеллектуальный» выбор выходной мощности
- специальная программа управления передающей антенной
- встроенное автоматическое зарядное устройство
- автоотключение питания при простое (1 мин)

Автоматические выключения генерации (зарядки)

- при разряде аккумуляторов ниже допустимой нормы
- при несоответствии внешнего напряжения режиму зарядки
- при превышении допустимого потребляемого тока
- при отключении внешнего питания в процессе генерации
- при коротком замыкании выхода в процессе генерации
- при несоответствии режима генерации наличию/отсутствию антенны на выходе

Типы подключаемых нагрузок при генерации «SIN»

- непосредственное подключение к объекту с «возвратом» тока через жилу или броню кабеля
- непосредственное подключение к объекту с «возвратом тока через землю» при помощи штыря – «заземлителя»
- индуктивное подключение с применением передающей антенны на частоте 8192Гц (выбирается автоматически при подключении антенны)
- индуктивное подключение с применением передающих «клещей» (возможен выбор кабеля из пучка)

Конструктивные параметры

Выходной усилитель мощности

импульсный, CLASS D(BD), КПД > 80%

Индицируемые параметры (светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона)

- все питающие напряжения
- режимы и установки
- ресурс питания
- «МУЛЬТИМЕТР ВЫХОДА»:
«напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке»

Управление

девятикнопочная клавиатура и наружный выключатель питания с индикатором наличия генерации, обеспечивающий работу под дождем с закрытой крышкой (благодаря запоминанию установленных параметров). «Интуитивный» интерфейс.

Классификация электромагнитной совместимости по ГОСТ Р 51318.22-2006

Класс А

Допустимый диапазон температур окружающей среды при эксплуатации

-30…+45ºС

Степень защиты корпуса

IP65

Габаритные размеры электронного блока (кейса), не более, мм

305х270х191

Вес электронного блока, не более, кг

14

Параметр

Значение

Максимальная мощность, подводимая к «рамке», не более Вт

10

Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом

36

Тип корпуса

пластмассовый, герметичный

№

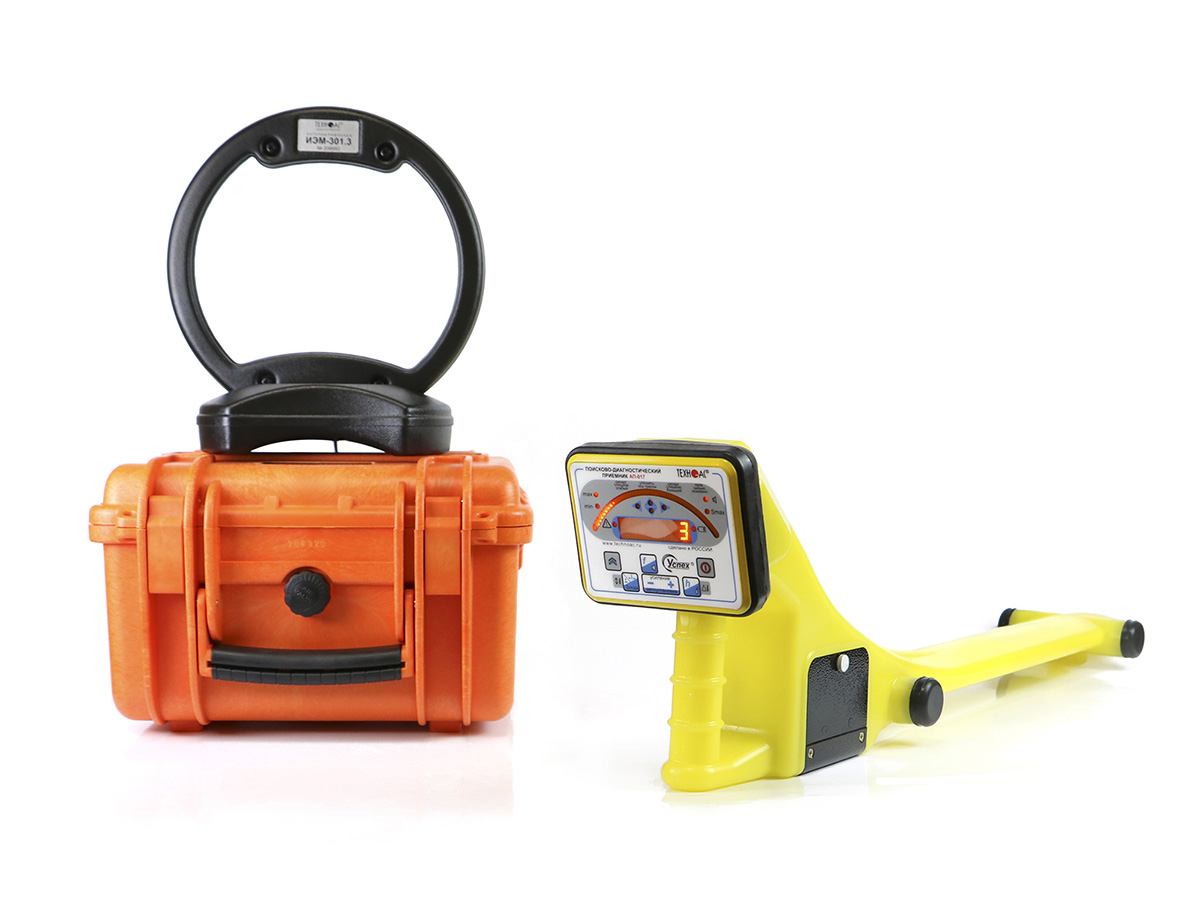

Наименование

Количество

1

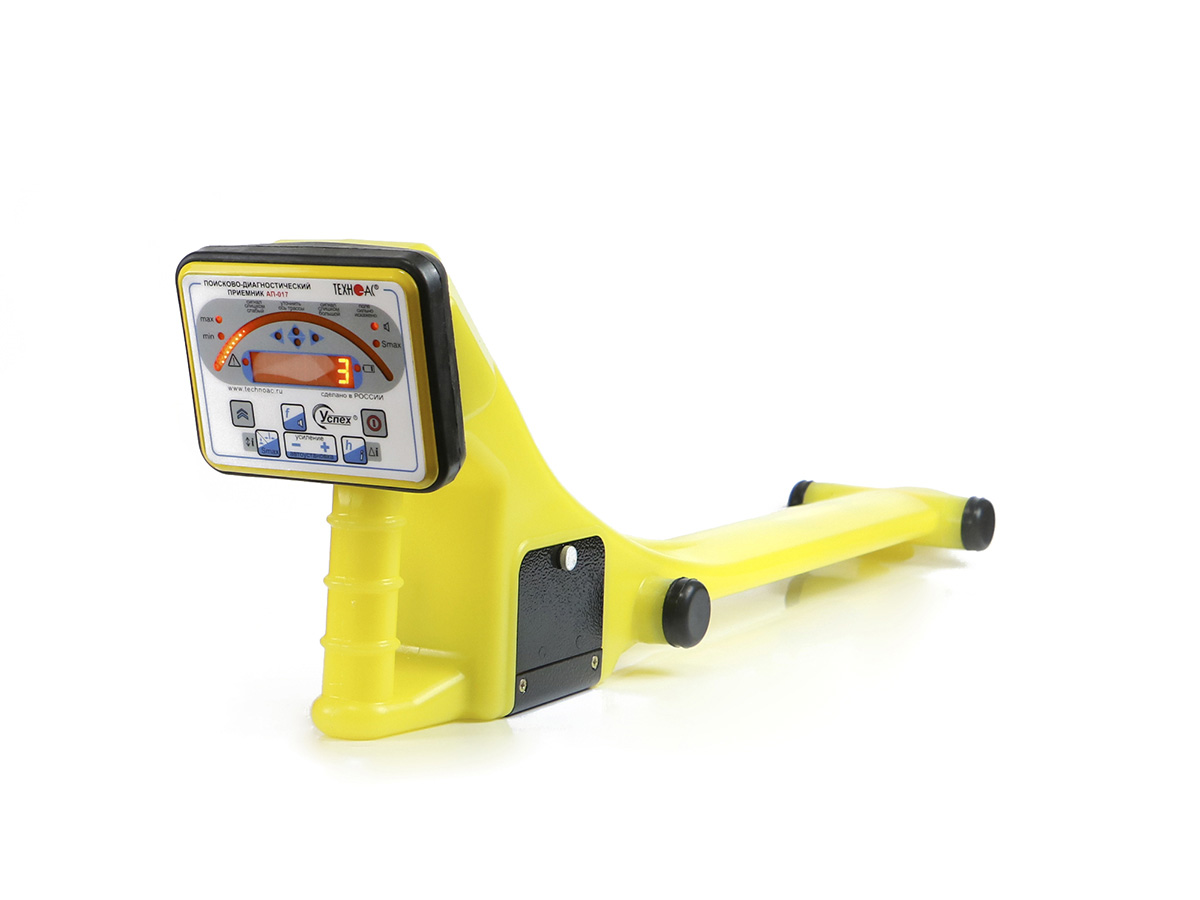

Приемник "АП-017Н"

1 шт.

2

Генератор "АГ-120Т"

1 шт.

3

Источник питания
ENP-240-12

1 шт.

4

Индукционная антенна "ИЭМ-301.3"

1 шт.

5

Кабель сетевого блока питания
AG120.02.060

1 шт.

6

Кабель внешнего аккумулятора
АГ120.02.020

1 шт.

7

Кабель
АГ120.02.030

1 шт.

8

Кабель
АГ105.02.020

1 шт.

9

Контакт магнитный
АГ120.02.090

2 шт.

10

Штырь заземления
АГ110.02.004

2 шт.

11

Сумка для комплекта
Чехол 53222

1 шт.

12

Сумка для антенны
Чехол 53107

1 шт.

13

Сумка для генератора
Чехол 53187

1 шт.

14

Сумка для приемника
Чехол 53188

1 шт.

15

Руководство по эксплуатации. Паспорт

1 шт.
