Трассоискатель Сталкер 15-14

Быстрый и точный поиск телефонных, силовых кабелей и других коммуникаций, идентификация дефектов покрытия и глубины залегания с последующим картографированием.

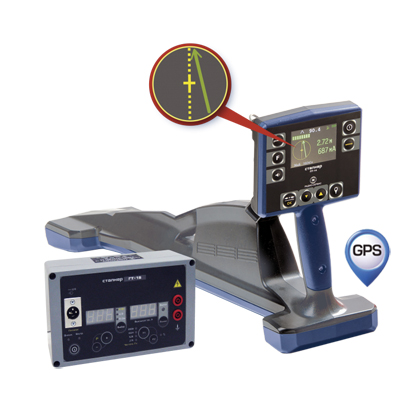

В комплект поставки «Сталкер 15-14» входит генератор ГТ-15 и приемник ПТ-14.

Отличительные особенности трассоискателя:

• Функция «Компас» - схематическое отображение коммуникаций на дисплее приемника;
• GPS-выноска подземных трасс с последующим наложением на карту;
• Беспроводная связь с ПК (Bluetooth);
• РАДИО частота (пассивная) для поиска трассы без генератора;
• Частота 33 кГц для бесконтактной подачи сигнала генератора в кабель;
• Поиск повреждений «фазовым», контактным и бесконтактным методами;
• Отбор жил в кабеле и определение кабеля в пучке при помощи мини датчика МД-01
• Бесконтактная подача поискового сигнала при помощи передающих клещей КИ-50
• Легкий и компактный генератор ГТ-15

Приемник ПТ-14

Облегченная конструкция (вес 1,7 кг).

Непрерывное отображение на дисплее всех необходимых параметров:

• Функция «Компас» с указанием направления тока (от генератора/к генератору) для исключения случайного перехода на «чужую» коммуникацию
• Шкалы максимума и минимума
• Глубины залегания и силы тока коммуникации на всех активных частотах
• Шкала зонд - для определения мест повреждений
• Полярность сигнала - в месте повреждения изоляции
• Происходит смена знака «+» на «-»
• Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию
• Режим острый максимум

Запись в память приемника ПТ-14:

• Уровня сигналов с магнитных антенн и по входу ЗОНД
• Направления к коммуникации
• Показания глубины залегания коммуникации и величины тока в ней
• Направления поискового тока
• Относительной полярности разности потенциалов по входу «ЗОНД»
• Фазы сигнала по входу «ТРАССА»
• Рабочих частот
• Местные дата и время в момент снятия показаний по информации GPS
• Координат места снятия показаний по информации GPS

Технические характеристики приемника ПТ-14:

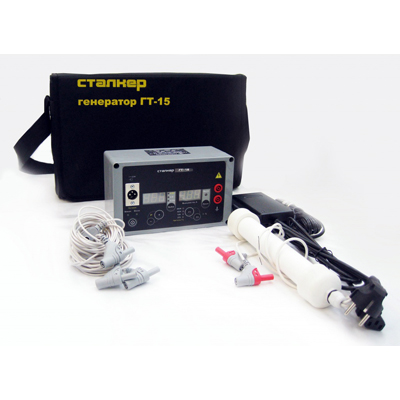

Генератор ГТ-15:

• Частота 33 кГц обеспечивает эффективное определение коммуникаций при бесконтактной подачи сигнала генератора «ГТ-15»
• Одновременная подача двух частот
• Индикация величины выходного тока, напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций
• Два режима работы - непрерывная и импульсная генерация для экономии заряда аккумуляторов
• Автоматическое согласование генератора с нагрузкой

Технические характеристики генератора ГТ-15:
