Тип оборудования: Стабилизатор дуги
Производитель: Seba KMT, Германия
Серия: LSG

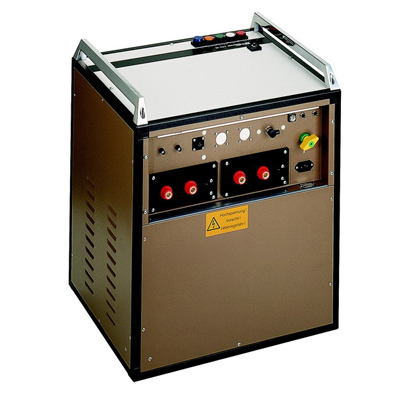

Модель: LSG 3E
Описание: прибор для стабилизации световой дуги
Гарантия на систему LSG 3 E: 12 месяцев.
Назначение прибора LSG 3-E:
Прибор стабилизации световой дуги LSG 3E предназначен для кратковременной стабилизации световой дуги на высокоомном повреждении в кабельной линии. Возбуждение световой дуги осуществляется с помощью генератора ударных волн до 32 кВ.
Прибор LSG 3-E работает с активным методом предварительной локализации, это значит, что он имеет собственный источник напряжения и накопления энергии. Он подает импульс напряжением в 2 кВ и мощностью в 640 Дж в возбужденную световую дугу. Источник напряжения 2 кВ может также без дополнительного импульсного генератора использоваться для предварительной и точной локализации повреждений напряжением до 2 кВ.
Стабилизатор дуги LSG 3E обладает следующими достоинствами:
Стабилизатор дуги LSG 3E используется для поддержания и стабилизации дугового разряда, генерируемого на замыкании с высоким сопротивлением, позволяя тем самым осуществлять предварительную локализацию таких дефектов в силовых кабелях с помощью обычных методов импульсных отражений в стационарной дуге. Эту дугу можно сформировать с помощью генератора ударного разряда. Здесь допустимы импульсные напряжения до 32 кВ. Поскольку высокий последовательный импеданс на пути импульса является распределенным, то он не влияет на великолепные характеристики зажигания, свойственные генератору ударного разряда.
Это особенно ценно в случае длинных, имеющих большое затухание или влажных кабелей.
Даже чрезвычайно продолжительное время задержки зажигания (до 500 мс !) не создает проблем для LSG 3E. Рефлектометр всегда запускается в нужный момент времени от пускового импульса из LSG 3E. Напряжения зажигания до 2 кВ могут генерироваться в самом LSG 3E с помощью выключателя "LSG‑SURGE". Следовательно, в случае применения метода отражений от дуги в низковольтных сетях можно обойтись без отдельного генератора ударного разряда. Это также служит гарантией того, что напряжения свыше 2 кВ не будут прикладываться к кабелю.
Метод испытания
Сначала в месте дефекта генерируется пробой перекрытие с помощью генератора ударных волн или с помощью самого LSG 3E (напряжение зажигания < >
Технические характеристики LSG 3E:
| Область применения | Локализация высокоомных дефектов в кабелях, рассчитанных на средне- и низковольтные сети |
| Метод тестирования | Метод отражений от дуги |
| Макс. напряжение внешнего генератора высоковольтных импульсов | 32 кВ |
| Напряжение встроенного генератора высоковольтных импульсов | 2 кВ |
| Энергия встроенногог генетратора высоковольтных импульсов | 640 Вт×с / 2 кВ |
| Длительность стабилизации | приблизительно 20 мс |
| Интервал | 20 с |
| Питающая сеть | 110 В / 220 В / 230 В /240 В 50 Гц / 60 Гц |
| Вход | 350 ВА / 2 сек. 100 ВА в рабочем состоянии "Готовность к включению" |
| Размеры (Д x Ш x В) | 520 x 430 x 625 мм |
| Вес | 47 кг |
*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
