Тип оборудования: испытательный электрический прибор, ARM Фильтр

Производитель: Seba KMT, Германия

Описание: прибор для испытаний кабелей

Гарантия на систему LSG 300: 12 месяцев.

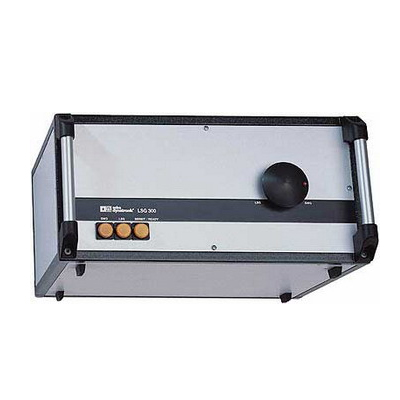

ARM Фильтр LSG 300 - прибор производства SebaKMT предлагает самую простую, легкую, небольшую и приемлимую по цене реализацию метода отражения от световой дуги.

Интегрированный в LSG 300 резистивный метод KLV, (Kurzzeit-Lichtbogen-Verfahren) до 32 кВ позволяет осуществить быструю и несложную локализацию высокоомных кабельных повреждений.

Достоинства прибора:

• Надежная стабилизация световой дуги
• Простое управление
• Портативное исполнение и вариант для встраивания в ЭТЛ

Предварительное определение места непрожигаемой неисправности в кабеле возможно с помощью инициируемой в месте неисправности электрической дуги, т.к. во время горения дуги можно произвести нормальное эхо-импульсное измерение. Эхо-импульсный измерительный прибор должен быть оснащен, в этом случае, регистратором переходных процессов, для запоминания этого скоротечного и однократного процесса с целью дальнейшего анализа сохраненной картины.

Метод измерения

Через прибор для соединения электрической дуги LSG 300 энергия генератора ударных волн направляется в неисправный кабель, где в месте неисправности возникает электрическая дуга. В это время LSG 300 посылает запускающий сигнал на подключенный к схеме рефлектометр инициируя, тем самым, в рефлектометре однократный процесс измерения. Через высоковольтный разделительный фильтр "F" на рефлектометр проходит как запускающий импульс так и отраженный от места неисправности, В рефлектометре он запоминается в регистраторе переходных процессов. При сравнении с предварительно записанной эхограммой неисправной жилы место неисправности проявляется очень отчетливо, и далее как обычно может быть измерено на стабильной картине. Все необходимые элементы, служащие для запуска и для импульсной связи содержатся в приборе. После предварительного определения места неисправности с помощью электрической дуги развязывающее сопротивление закорачивается с помощью ручного переключателя, полная энергия импульса предоставлена в распоряжение акустического метода точной локализации места неисправности.

*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
